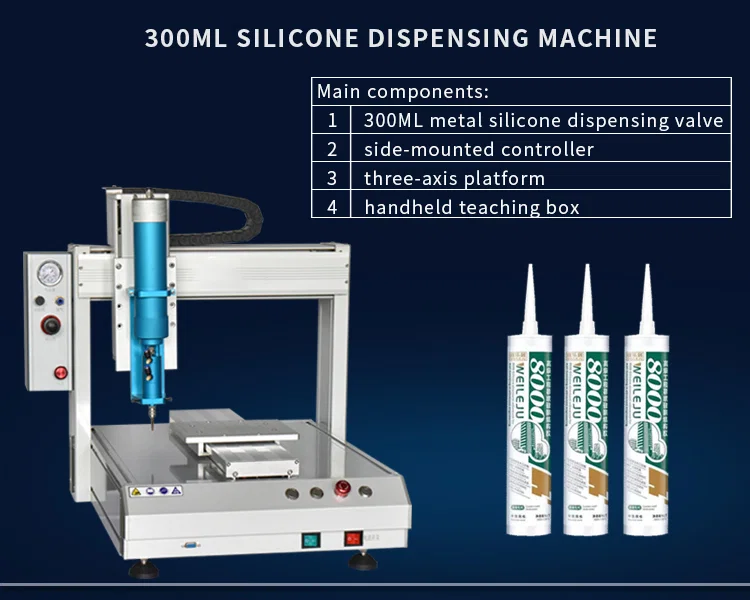

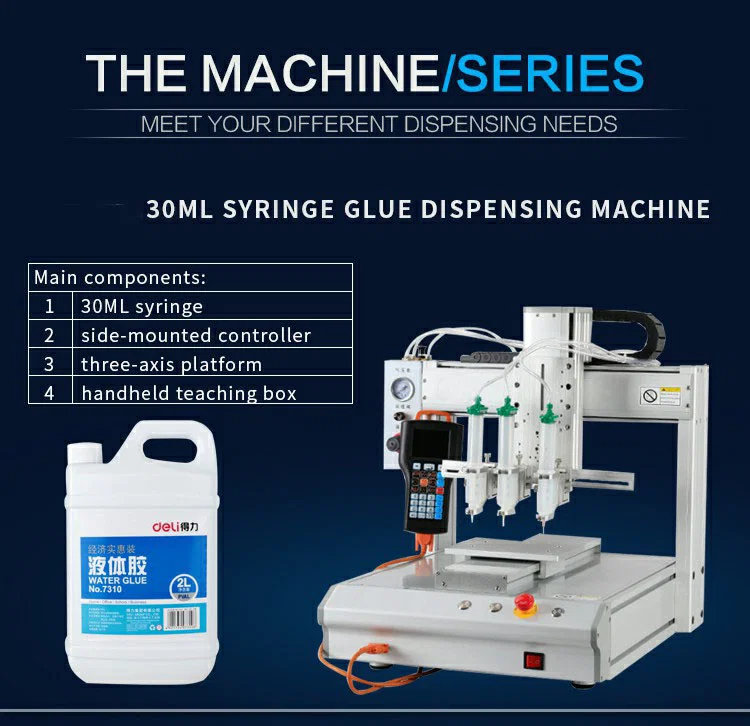

La série WPM est une machine de dosage cartésienne de table qui dépose silicones, époxy, colles UV et six autres familles d'adhésifs en points, cordons, arcs ou motifs fermés sur des surfaces planes et courbes. Six formats de bâti sont proposés — WPM-221, WPM-331, WPM-441, WPM-551, WPM-4331 et WPM-5331 — afin d'adapter l'enveloppe de travail à la pièce plutôt que la pièce à la machine.

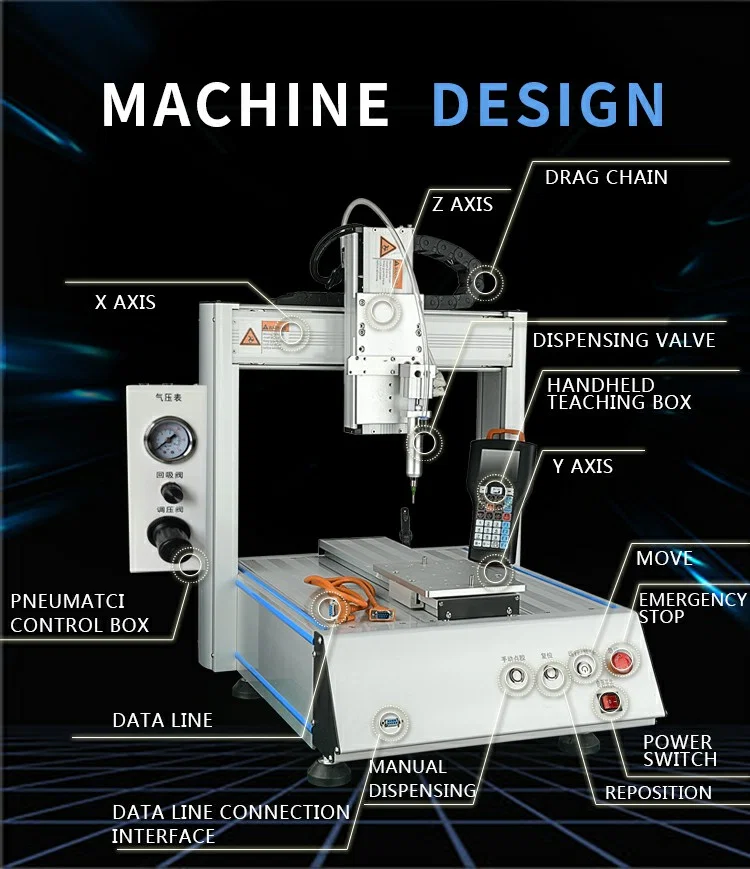

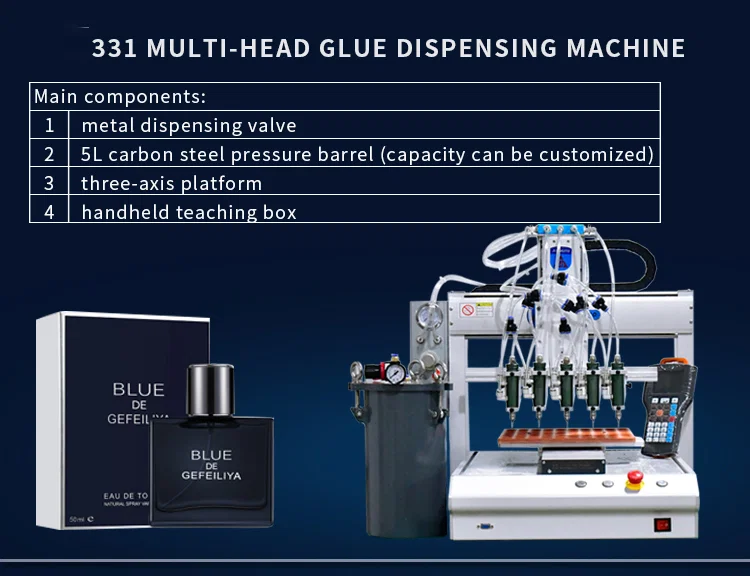

Un réservoir sous pression avec détendeur et manomètre alimente la valve : la pression d'alimentation est réglée une fois et lue sur le manomètre, tandis que la largeur du cordon s'ajuste sans toucher au programme. Les tracés peuvent être préparés en PLT, TCF ou G-code avant la mise en production, ce qui évite de dessiner la forme à la main sur la machine. La console porte le clavier et l'écran, et la tête Z reçoit deux valves côte à côte pour exécuter deux adhésifs ou deux largeurs de cordon dans un même cycle.

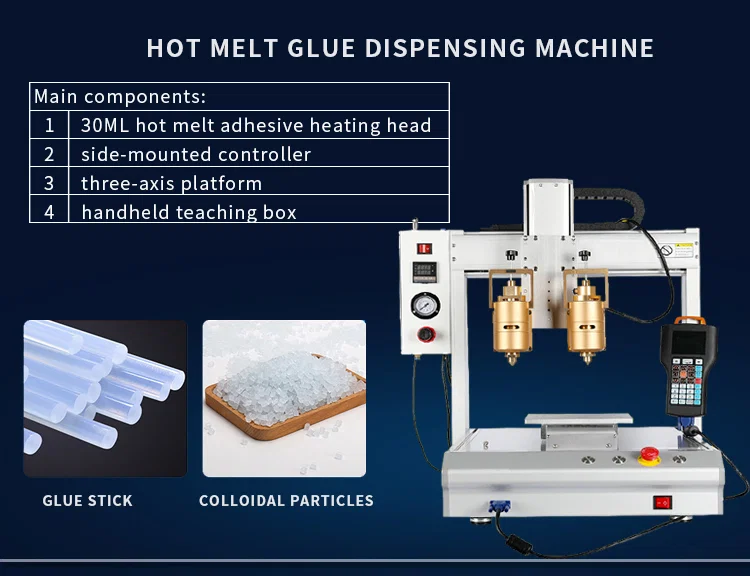

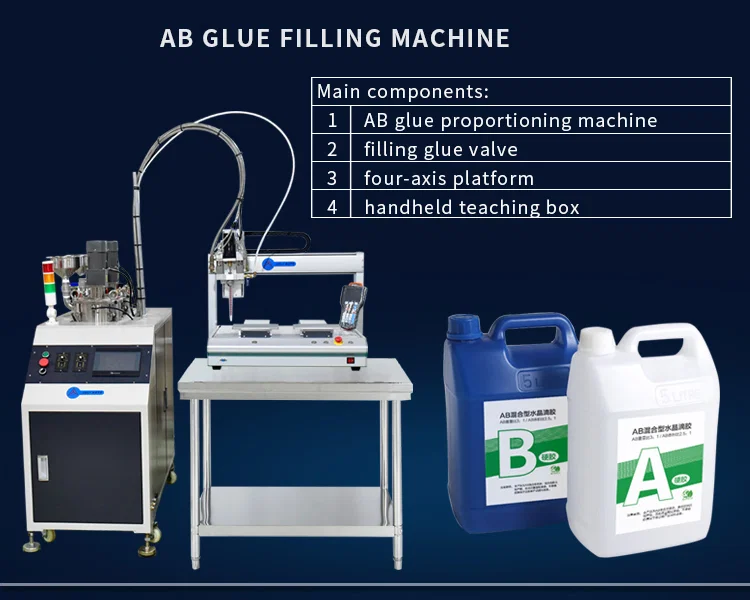

Dans le groupe dosage, il s'agit de la plateforme polyvalente : elle couvre les adhésifs froids, du silicone et de l'époxy au cyanoacrylate et à l'adhésif conducteur. Le modèle 378 WPM-551 est l'unité PUR thermofusible dédiée à cylindre de 30 ml, et le modèle 379 JW-GL04 ajoute un quatrième axe rotatif pour les pièces à présenter en rotation sous la valve.
Caractéristiques principales
1. Neuf familles d'adhésifs sur une même plateforme : silicone, époxy, colle UV, anaérobie, cyanoacrylate, mastic, adhésif conducteur, colle AB et polyuréthane, alimentées par un réservoir sous pression avec détendeur et manomètre.

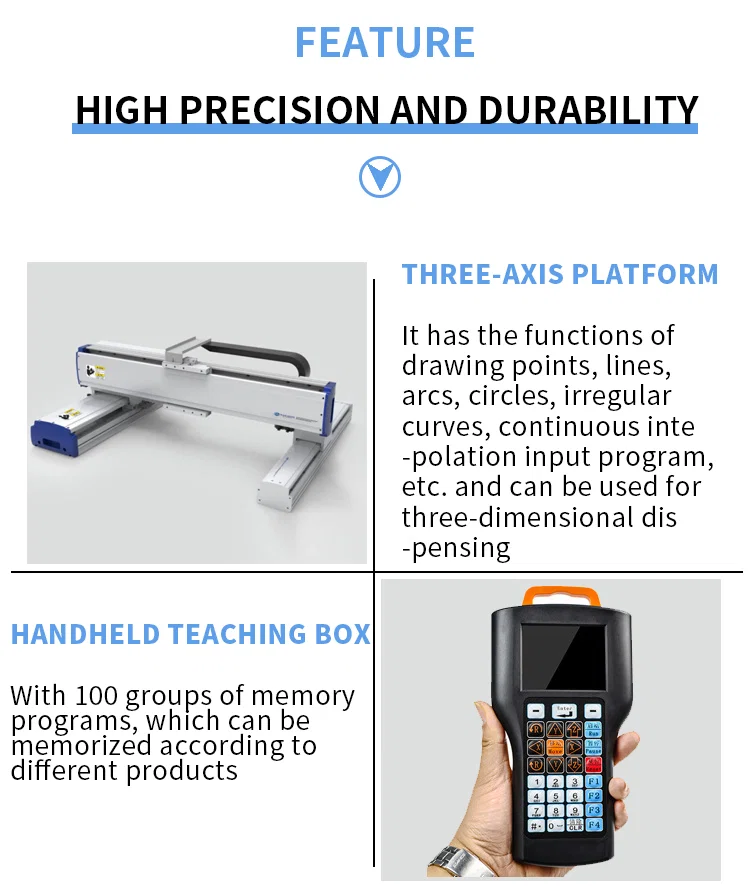

2. La programmation de tracé couvre points, cordons, arcs et motifs fermés sur surfaces planes comme courbes : un seul programme peut suivre un joint tridimensionnel.
3. Import des fichiers PLT, TCF et G-code, le tracé étant dessiné en CAO ou en FAO puis transféré au lieu d'être appris point par point sur la console.
4. Deux valves de dosage montées côte à côte sur la tête Z, chacune pouvant déposer un adhésif ou une largeur de cordon différente dans le même cycle.
5. La pression se règle au détendeur du panneau et se lit sur le manomètre : la largeur du cordon s'ajuste sans modifier le programme ni changer de buse.

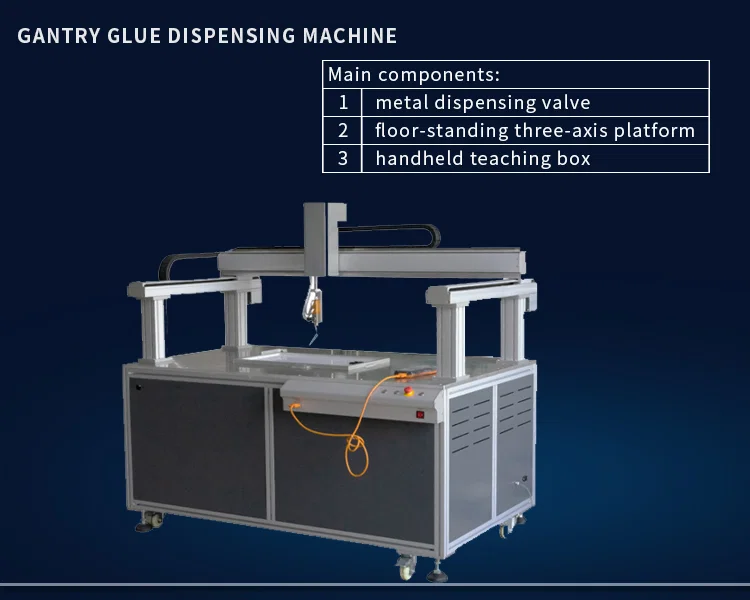

6. Six formats de bâti de WPM-221 à WPM-5331 partagent la même commande et le même format de fichier : un programme validé suit le travail lorsque le volume passe à une table plus grande.

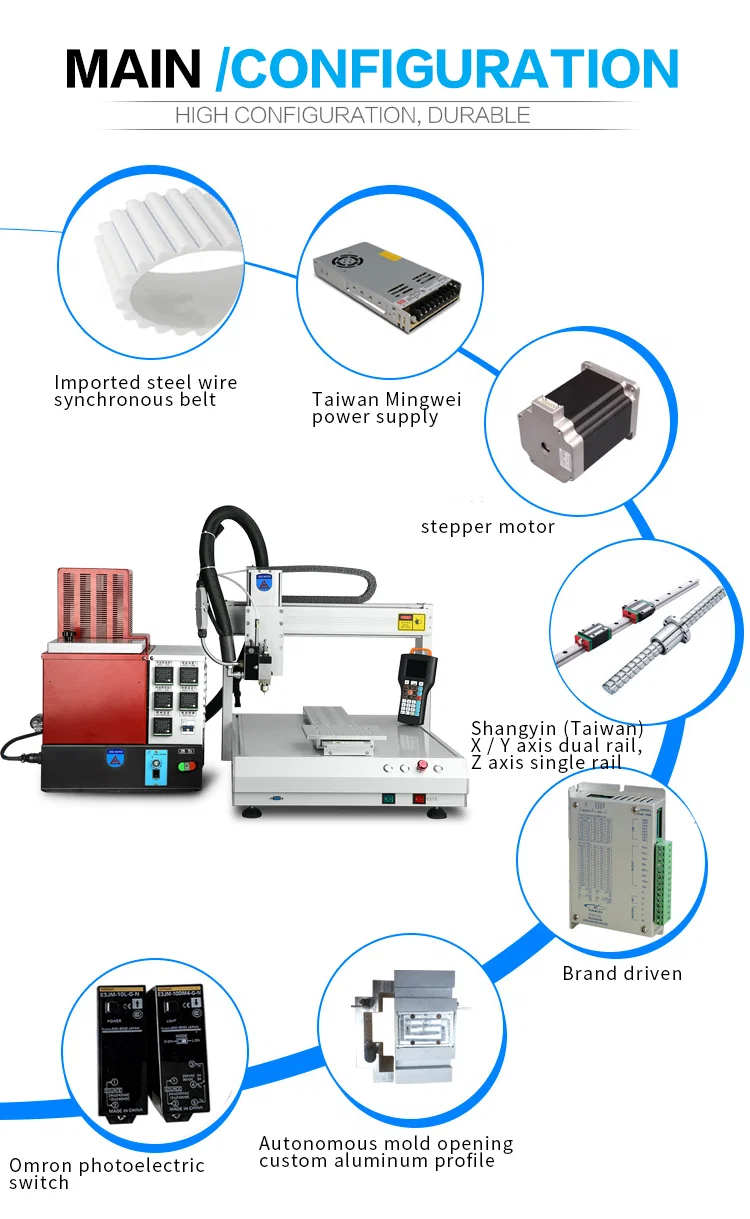

Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-221 / WPM-331 / WPM-441 / WPM-551 / WPM-4331 / WPM-5331 |
|---|

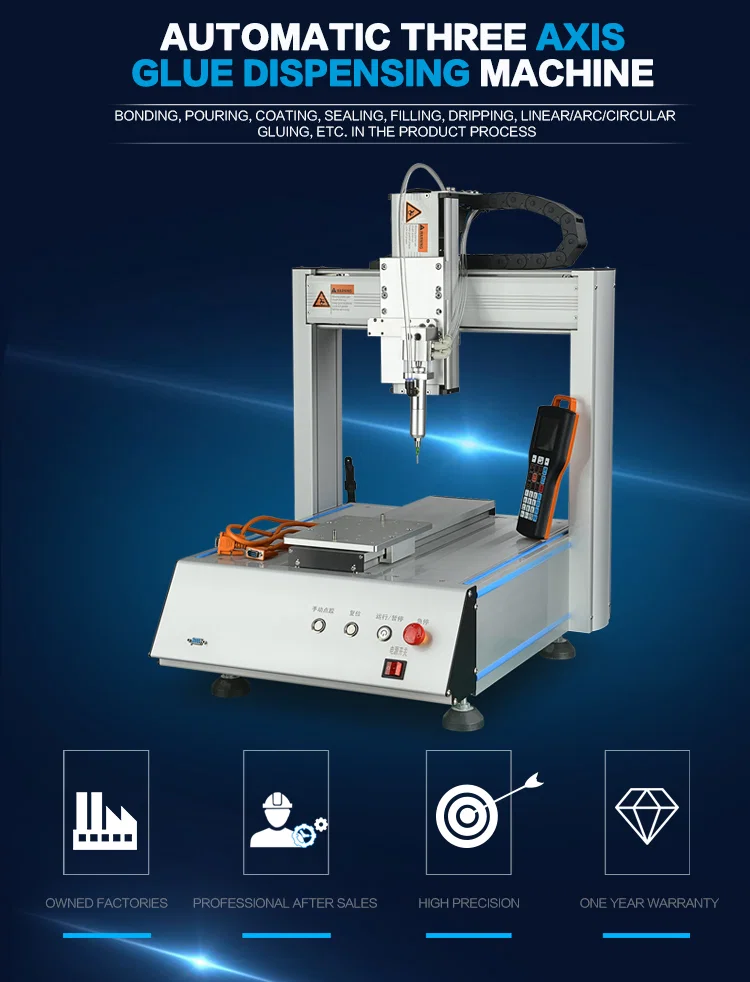

| Type de machine | Machine de dosage cartésienne de table (portique XYZ) |
|---|
| Formats de bâti | 6 modèles, de WPM-221 à WPM-5331 |
|---|
| Types de dépôt | Silicone, résine époxy, colle UV, anaérobie, cyanoacrylates, mastics, adhésif conducteur, colle AB, polyuréthane (9 familles) |
|---|
| Capacité de programmation | Points, cordons, arcs et motifs sur surfaces planes et courbes (4 types de motif) |
|---|
| Compatibilité fichiers | 3 formats : PLT, TCF, G-code |
|---|
| Alimentation en colle | Réservoir sous pression avec détendeur et manomètre |
|---|
| Configuration des valves | Deux valves de dosage côte à côte sur la tête Z |
|---|
| Domaines d'application | Capteurs, relais, cartes PCB, encapsulage de CI, pièces automobiles, pack batterie, dispositifs optiques |
|---|

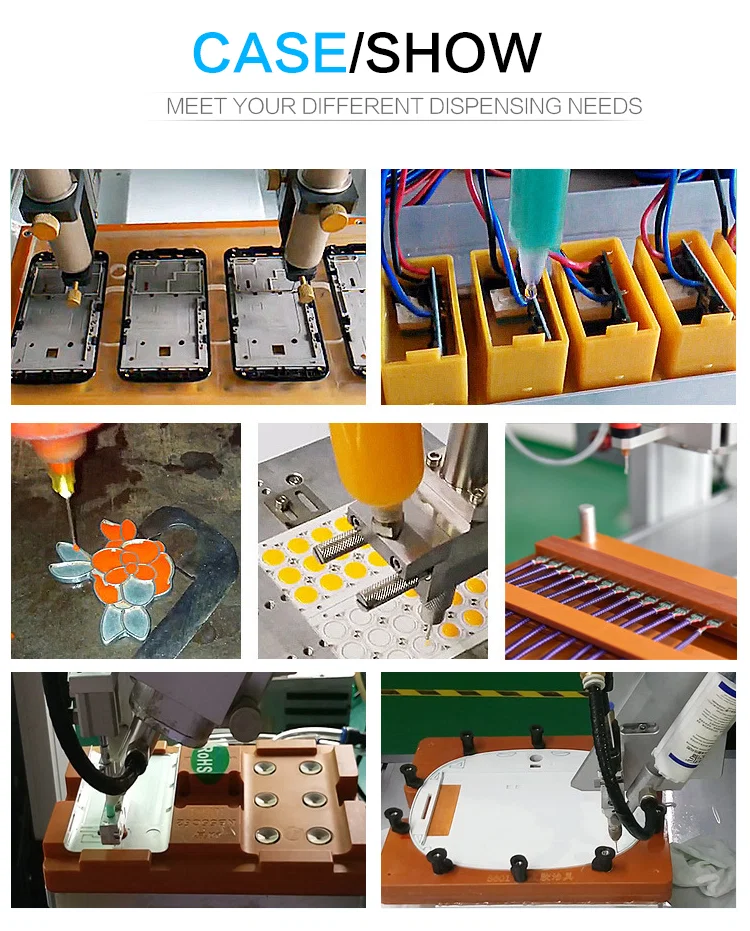

Applications
— Assemblage de PCB : points d'époxy et de colle UV aux coins de composants, plus encapsulage des boîtiers de CI sur la carte.
— Production de capteurs et de relais : cordons de mastic autour des brides de boîtier et des sièges de membrane.

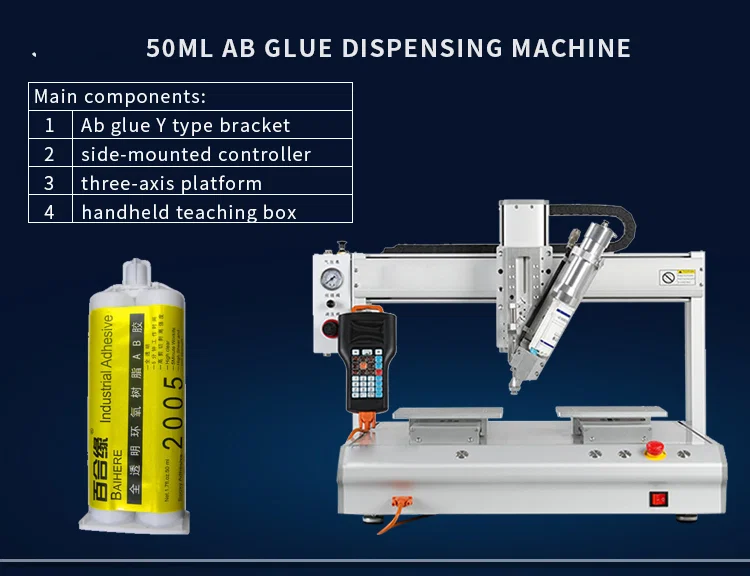

— Composants automobiles : cordons de colle AB et de polyuréthane sur connecteurs, joints et petites pièces moulées.
— Assemblage de packs batterie : cordons d'adhésif structural entre éléments et le long des cadres de modules.

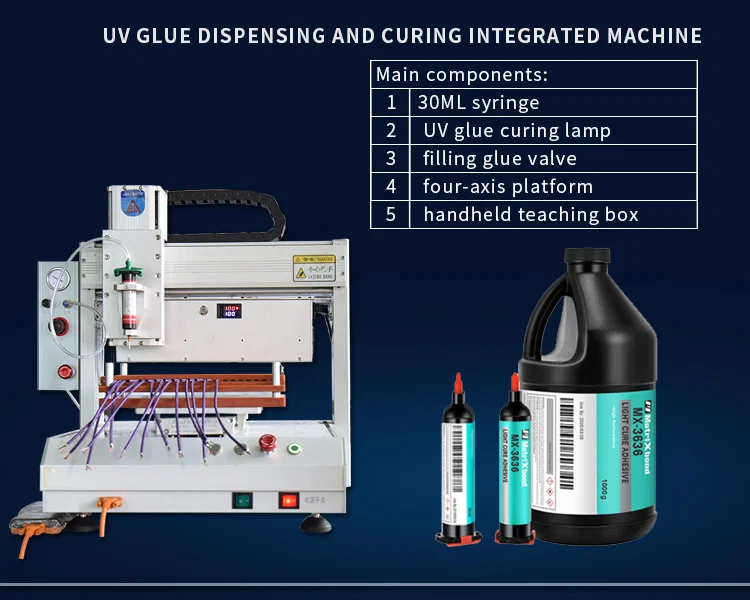

— Dispositifs optiques : adhésif UV autour des montures de lentilles, des guides de lumière et des cadres d'affichage.
