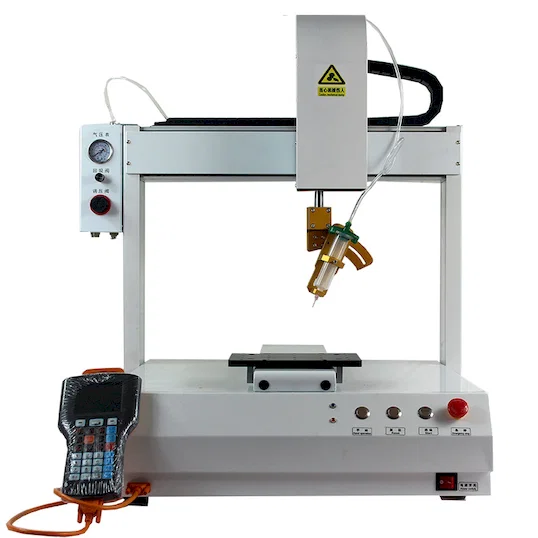

Le JW-GL04 est un robot de dosage rotatif à quatre axes : le portique X-Y positionne la valve tandis qu'un quatrième axe rotatif fait tourner la pièce, ce qui permet de déposer de l'adhésif autour de cylindres, de lentilles et de boîtiers courbes sans rebridage. Il met en œuvre neuf types d'adhésifs, de l'anaérobie et du cyanoacrylate à l'époxy, au silicone, à la colle UV, à la colle AB, au polyuréthane, au mastic et à la graisse thermique, et accepte les tracés PLT, TCF et G-code.
Sur une machine trois axes, un joint courbe doit être décomposé en segments et la pièce indexée à la main entre les passes. Ici, le montage rotatif fait tourner la pièce sous une valve fixe : le cordon reste continu sur la circonférence et les points de départ et de fin se rejoignent. Le portique exécute toujours des tracés plans pour les cartes standard, si bien qu'une même machine couvre le travail plan et le travail rond, avec les trois mêmes formats de fichier dans les deux cas.

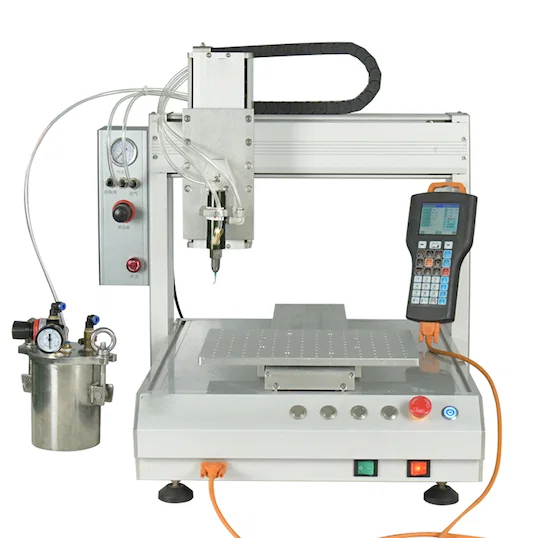

Il se distingue du 377 par le quatrième axe plutôt que par la plage d'adhésifs : les deux annoncent les neuf mêmes adhésifs et les trois mêmes formats de fichier, mais le 377 est une machine à table plane avec réservoir sous pression. Par rapport au 378 WPM-551, il abandonne la capacité thermofusible et gagne la rotation : le choix se fait donc sur la géométrie de la pièce et sur l'adhésif, non sur la taille de table.
Caractéristiques principales
1. Quatre axes : trois linéaires et un rotatif, ce qui permet de déposer un cordon sur une circonférence complète dans un seul programme au lieu de passes segmentées.
2. Neuf adhésifs pris en charge : anaérobie, cyanoacrylate, époxy, silicone, colle UV, colle AB, polyuréthane, mastic et graisse thermique.
3. Accepte les fichiers PLT, TCF et G-code : les tracés sont préparés hors ligne puis transférés au lieu d'être appris point par point.
4. Le montage rotatif est porté par la platine de base dans l'axe du portique, laissant la table plane libre pour le travail sur carte.
5. Points, cordons, arcs et motifs fermés peuvent être programmés sur surfaces planes et courbes dans un même fichier de travail.
6. Seringues, embouts de dosage et coffret de rangement d'embouts sont fournis : le passage d'un adhésif peu visqueux à un adhésif très visqueux n'arrête pas la ligne pour chercher une buse.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-GL04 |
|---|
| Type de machine | Robot de dosage rotatif 4 axes de table |
|---|
| Configuration des axes | 4 axes : 3 linéaires + 1 rotatif |
|---|
| Capacité de programmation | Points, cordons, arcs et motifs sur surfaces planes et courbes (4 types de motif) |
|---|
| Compatibilité fichiers | 3 formats : PLT, TCF, G-code |
|---|
| Adhésifs compatibles | Anaérobie, cyanoacrylates, époxy, silicones, colle UV, colle AB, polyuréthane, mastics, graisse thermique (9 types) |
|---|
| Domaines d'application | Capteurs, relais, cartes PCB, encapsulage de CI, pièces automobiles, pack batterie, dispositifs optiques |
|---|
Applications
— Modules LED et optiques : adhésif UV déposé autour des fûts de lentille et des sièges de réflecteur sur le montage rotatif.
— Capteurs et relais cylindriques : joints de mastic déposés sur la circonférence du boîtier en un tour.
— Connecteurs automobiles : enrobage et cordons de joint sur coques courbes et coques arrière rondes.
— Modules batterie : graisse thermique et adhésif structural appliqués sur éléments cylindriques et supports.
— Encapsulage de PCB et de CI : collage d'angles et dam-and-fill sur cartes maintenues à plat sur la même table.
