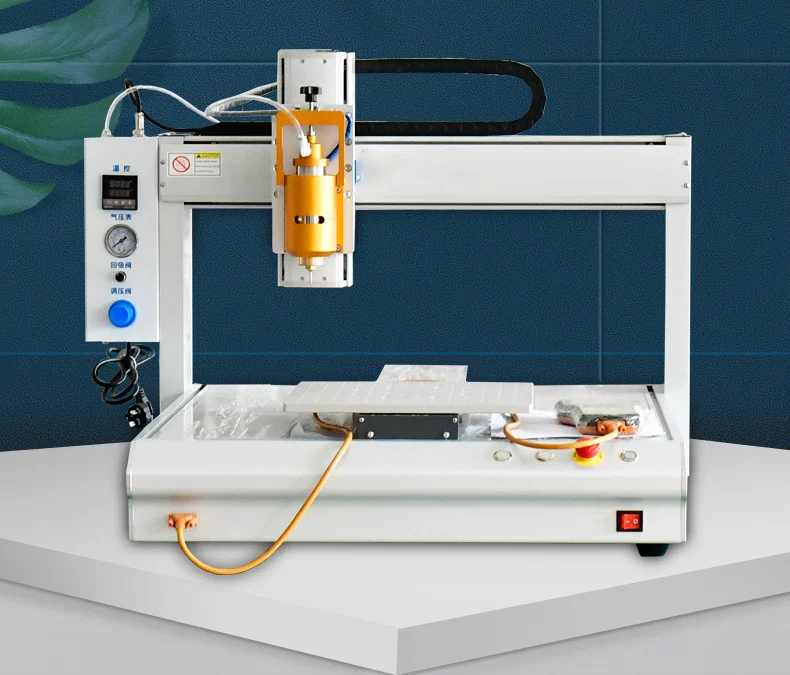

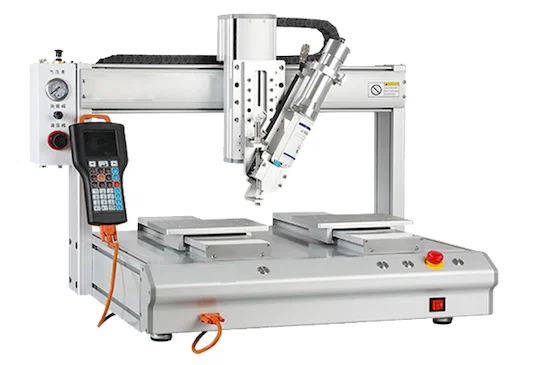

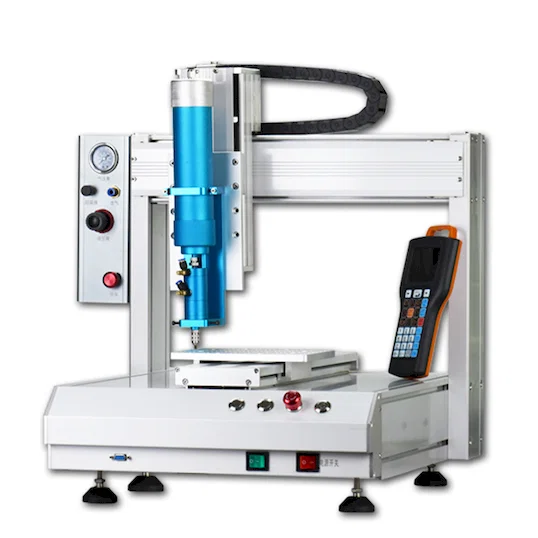

Le WPM-551 est un robot de dosage cartésien de table construit autour d'un cylindre de PUR thermofusible de 30 ml. La course de travail est de 500 x 500 x 100 mm, la vitesse d'axe atteint 600 mm/s, la répétabilité est de ±0,02 mm, le débit minimal est de 0,01 ml et la fréquence de collage va jusqu'à cinq tirs par seconde. La charge de table est de 10 kg, ce qui couvre un montage de faisceau multi-empreintes.

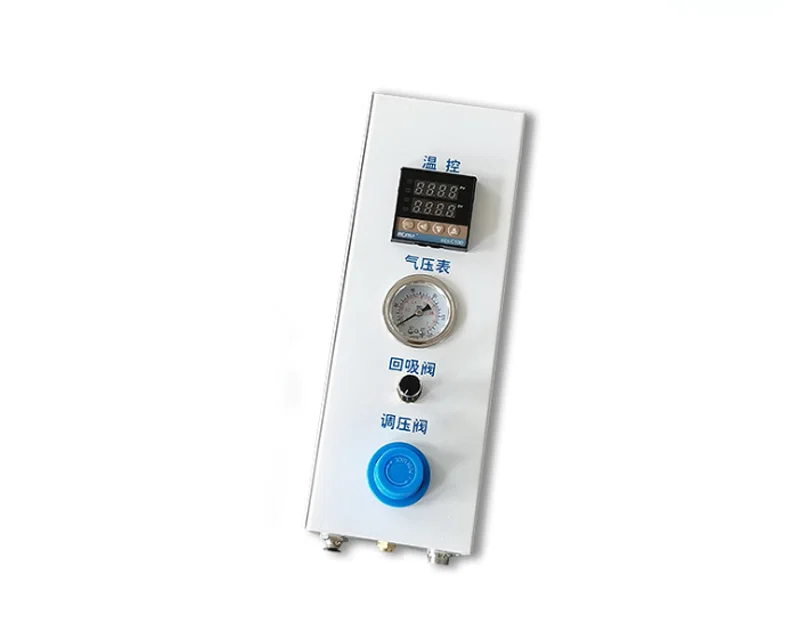

L'adhésif est contenu dans un cylindre de 30 ml ou 50 ml et poussé par un piston : la masse fondue n'est pas laissée à l'air entre deux tirs et le volume déposé est déterminé par le déplacement du cylindre plutôt que par la seule pression d'air. Face au thermofusible appliqué à la main, la tête répète le même tracé de cordon sur chaque faisceau, et la vitesse d'axe de 600 mm/s maintient un cycle compatible avec une ligne à cadence imposée. Les programmes sont importés depuis des fichiers graphiques ou appris avec le boîtier de programmation à écran LCD.
Sa portée est plus étroite que celle de la plateforme universelle WPM : une tête thermofusible, un cylindre, 100 programmes. Par rapport au 379 JW-GL04, il ne dispose pas d'axe rotatif, mais il met en œuvre le PUR thermofusible, que les machines à adhésif froid du groupe ne peuvent pas traiter.
Caractéristiques principales
1. Course de travail de 500 x 500 x 100 mm avec une charge de table de 10 kg, dimensionnée pour des montages portant plusieurs connecteurs à la fois.
2. Répétabilité de ±0,02 mm et débit minimal de 0,01 ml, ce qui maintient la largeur du cordon sur les petites plages et les joints courts.
3. Vitesse d'axe de 0 à 600 mm/s avec une fréquence de collage de 5 tirs par seconde : les chaînes de points sont déposées sans arrêter le chariot.
4. La mémoire conserve au moins 100 programmes de 5000 points chacun, ce qui garde une famille de variantes de faisceaux sur la machine sans rechargement.

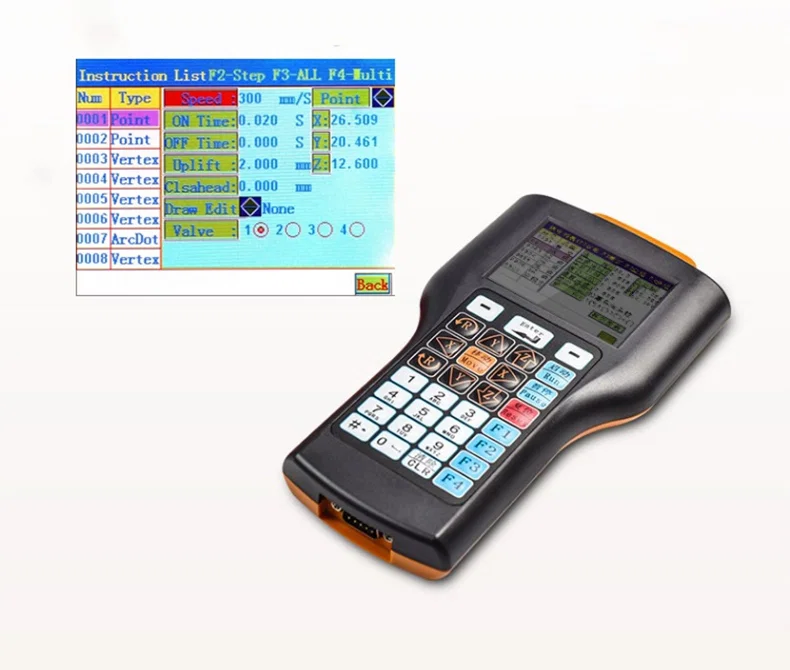

5. La bibliothèque de mouvements couvre point, ligne, arc, cercle, courbe, lignes multiples, spirale et ellipse, importés depuis un fichier graphique ou appris avec le boîtier LCD.

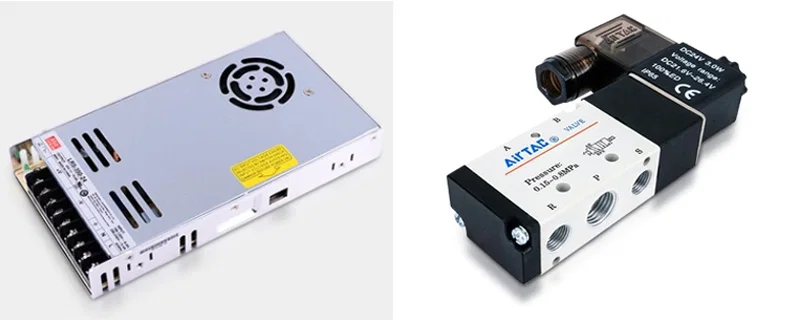

6. Guide linéaire taïwanais et vis à billes TBI entraînent les axes par moteurs pas à pas, la tête de dosage étant disponible en version PUR ou PUH.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-551 |
|---|
| Type de machine | Robot de dosage thermofusible cartésien de table |
|---|
| Course de travail | 500 x 500 x 100 mm |
|---|
| Répétabilité | ±0,02 mm |
|---|
| Débit minimal | 0,01 ml |
|---|
| Fréquence de collage | 5 fois/s |
|---|
| Vitesse d'axe | 0–600 mm/s |
|---|
| Charge admissible | 10 kg |
|---|

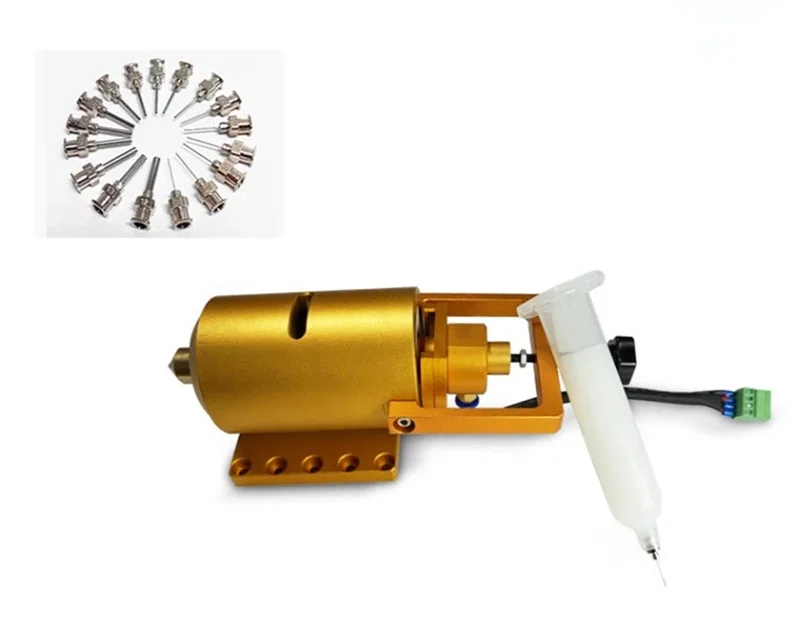

| Cylindre de dosage | 30 ml ou 50 ml |
|---|
| Tête de dosage | Tête PUR / tête PUH |
|---|
| Système de commande | Automate monochip avec boîtier portatif |
|---|
| Enregistrement des programmes | Au moins 100 programmes de 5000 points |
|---|
| Écran | Boîtier de programmation LCD |
|---|

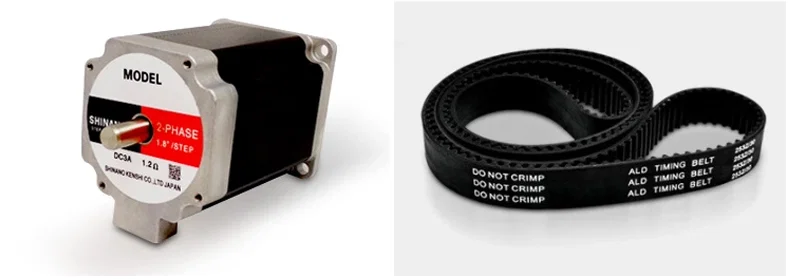

| Entraînement | Moteur pas à pas, guide linéaire taïwanais, vis à billes TBI |
|---|
Applications

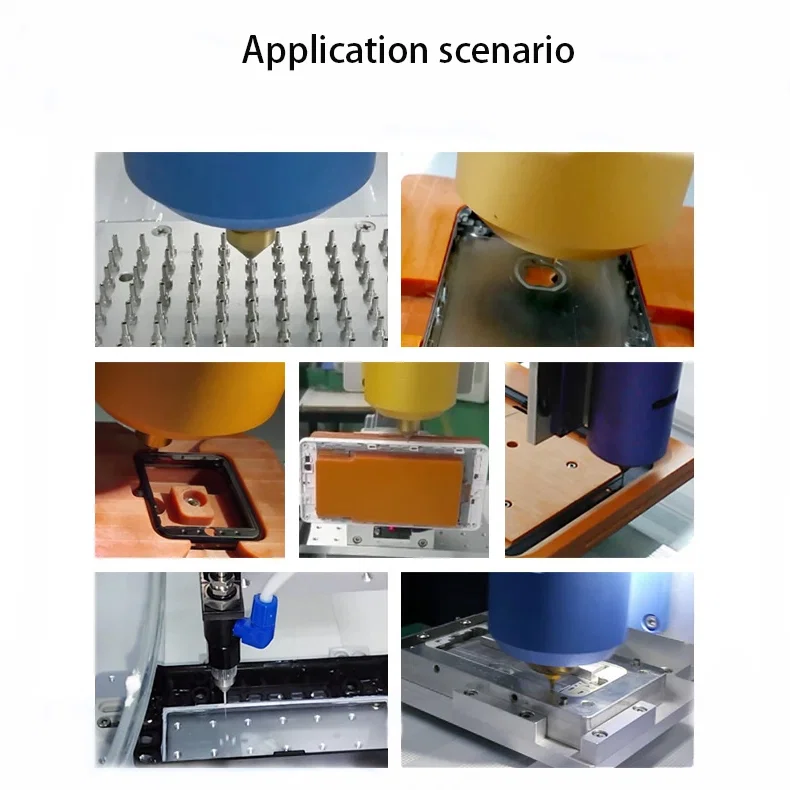

— Assemblage de faisceaux : cordons de PUR collant épissures, gaines et dérivations avant surmoulage.
— Coques arrière de connecteurs : tirs de thermofusible remplissant la cavité derrière le bloc de contacts en reprise d'effort.
— Faisceaux automobiles : fixation d'extrémités de gaine annelée et de fins de bande feutre.
— Étanchéité de capteurs et de petits boîtiers : cordon de PUR continu sur le périmètre avant fermeture du couvercle.
— Électronique : reprise d'effort sur sorties flexibles et joints fil-carte, là où un adhésif froid migrerait par capillarité.
