Jeu de lames pour sertisseuse automatique DC53 JW-BL03

📅 2025-04-27 👁️ 415
  • Modèle de produit: JW-BL03

  • Spécifications

    Matériau: Acier DC53
    Fonction Coupe: Coupe l'extrémité du câble
    Fonction Dénudage: Pelage et coupe du fil
    Composition Ensemble: Coupe extérieure supérieure, coupe intérieure supérieure, coupe extérieure inférieure, coupe intérieure inférieure, couteau supérieur, coussin 1, coussin 2
  • Demander un devis

Le JW-BL03 est un jeu de lames complet pour sertisseuses automatiques de terminaux. Il couvre huit positions, coupe extérieure supérieure, coupe intérieure supérieure, coupe extérieure inférieure, coupe intérieure inférieure, couteau supérieur, couteau inférieur et deux cales, de sorte qu'une seule commande remet en état tout le poste de coupe et de dénudage au lieu de remplacer les lames une à une.

Toutes les pièces de coupe sont en acier DC53 et chaque lot est contrôlé sur un spectromètre Niton avant expédition, l'alliage étant donc vérifié et non supposé. Les lames supérieures présentent un col étroit sous un corps large, ce qui permet à la pointe de pénétrer entre l'isolation et le conducteur ; les lames inférieures sont de forme bloc, avec la gorge de câble usinée sur la face supérieure. Ensemble, elles remplissent trois fonctions sur un seul poste : coupe d'extrémité, dénudage et sectionnement du fil.

Le jeu est utilisé sur les sertisseuses automatiques de terminaux au profil de lames OTP, et il se remplace en général en bloc, les parties supérieure et inférieure s'usant l'une contre l'autre. Les blocs inférieurs sont tenus par deux vis et les cales reprennent le jeu de fermeture, si bien qu'un jeu complet maintient la profondeur de dénudage après le changement.

Caractéristiques principales

1. Matériau : acier DC53 sur les huit pièces de coupe, les lames supérieures et inférieures s'usant à une vitesse comparable.

2. Vérification : chaque lot est contrôlé au spectromètre Niton, l'alliage étant confirmé avant emballage.

3. Forme de lame supérieure : corps de 15 mm et 20 mm de large sur 48 mm de longueur, se réduisant à un col de 6 mm à la pointe de coupe.

4. Fixation de lame supérieure : trou de montage de 8 x 10 mm, compatible avec l'axe de lame standard des sertisseuses.

5. Blocs inférieurs : bloc extérieur de 20 x 14 mm à trous de 6,5 mm ; bloc intérieur de 30 x 30 mm, tous deux fixés par deux vis.

6. Jeu complet : huit pièces couvrant coupe d'extrémité, dénudage et sectionnement, remplacées en bloc.

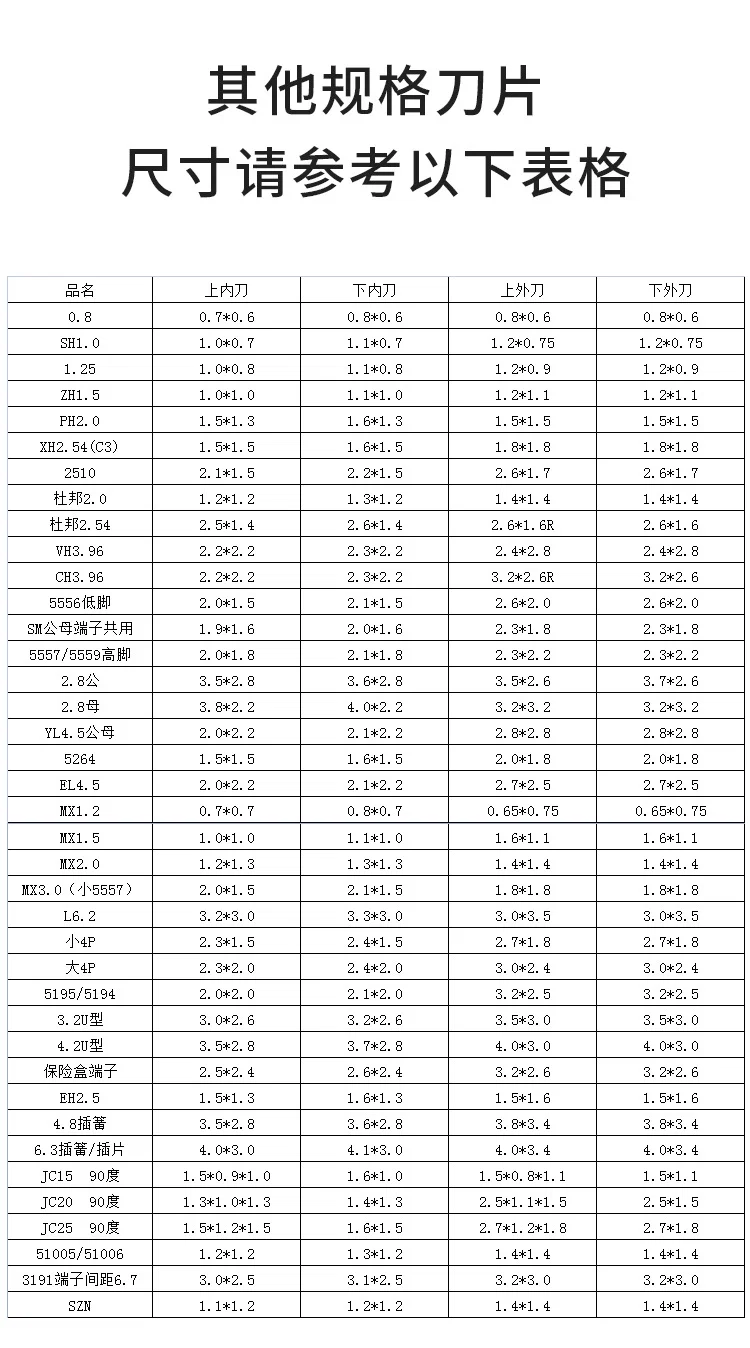

Spécifications techniques

ParamètreSpécification
ModèleJW-BL03
Contenu du jeuCoupe extérieure supérieure/inférieure, coupe intérieure supérieure/inférieure, couteau supérieur/inférieur, 2 cales
MatériauAcier DC53
Contrôle qualitéContrôlé au spectromètre Niton
Largeur de lame supérieure15 mm et 20 mm (photo)
Longueur de lame supérieure48 mm (photo)
Largeur du col6 mm (photo)
Trou de fixation8 x 10 mm (photo)
Bloc extérieur inférieur20 x 14 mm, trous de 6,5 mm (photo)
Bloc intérieur inférieur30 x 30 mm (photo)
FonctionsCoupe d'extrémité, dénudage, sectionnement du fil

Applications

— Sertisseuses automatiques de terminaux au profil OTP : coupe d'extrémité, dénudage et sectionnement sur un seul poste.

— Lignes de faisceaux travaillant en conducteurs séparés, où la profondeur de dénudage doit rester constante sur une longue série.

— Sertisseuses remises en état, dont le groupe de lames est usé en bloc et les jeux de fonctionnement se sont ouverts.

— Production multi-terminaux, avec un jeu complet par machine pour le changement et la rechange.

— Machines coupant et dénudant aussi bien la bande de matière plate que les conducteurs simples.

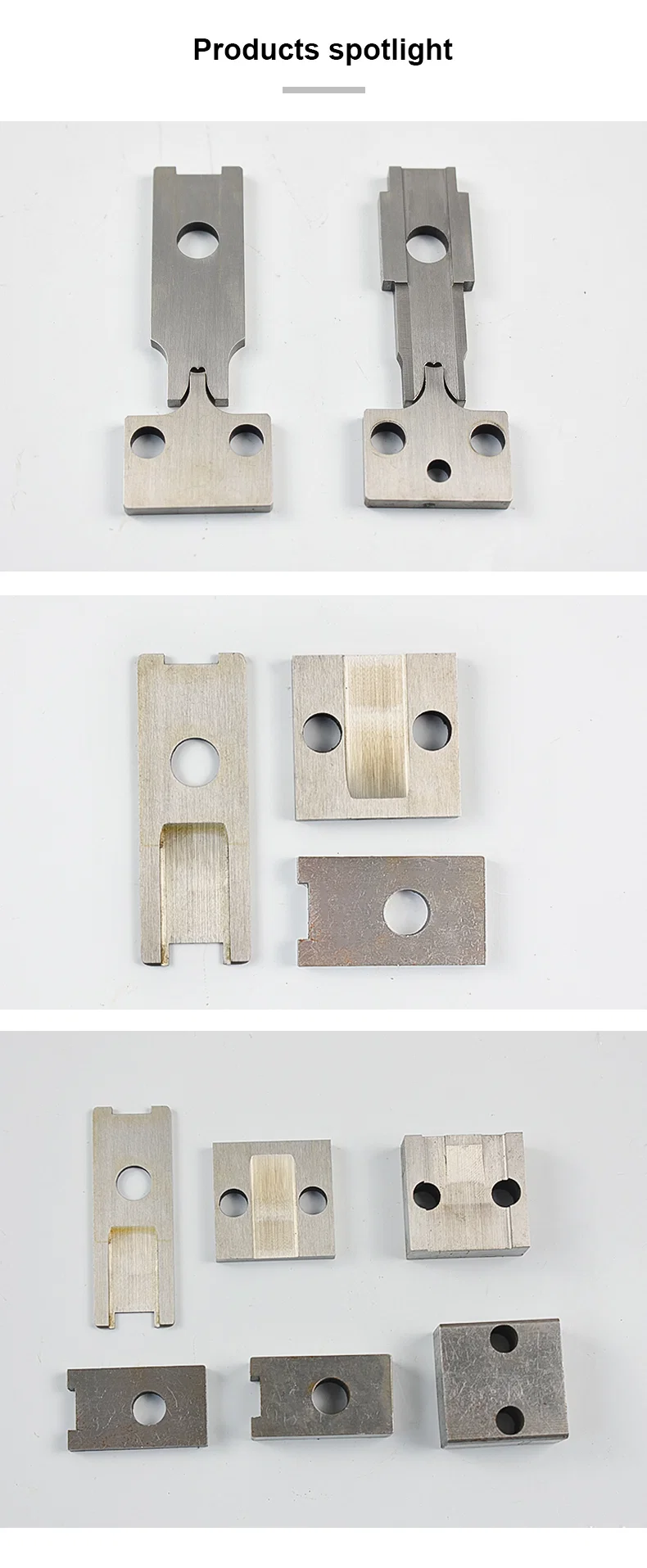

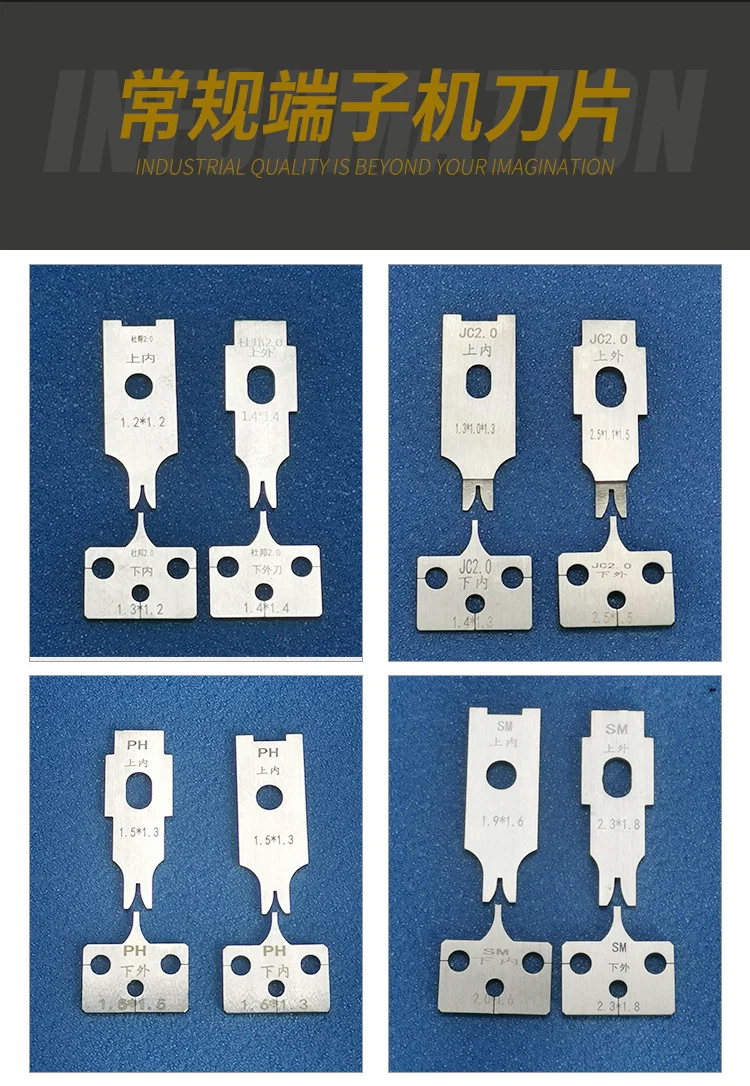

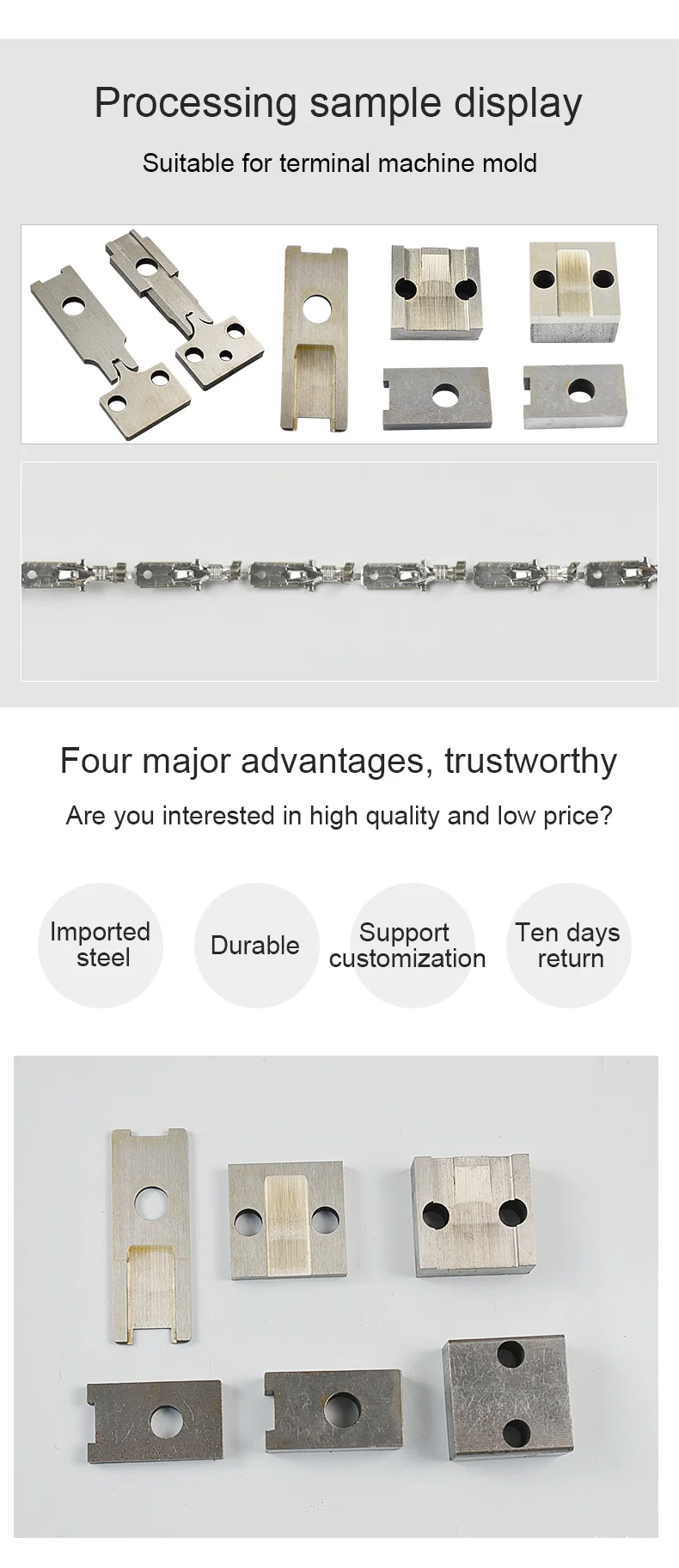

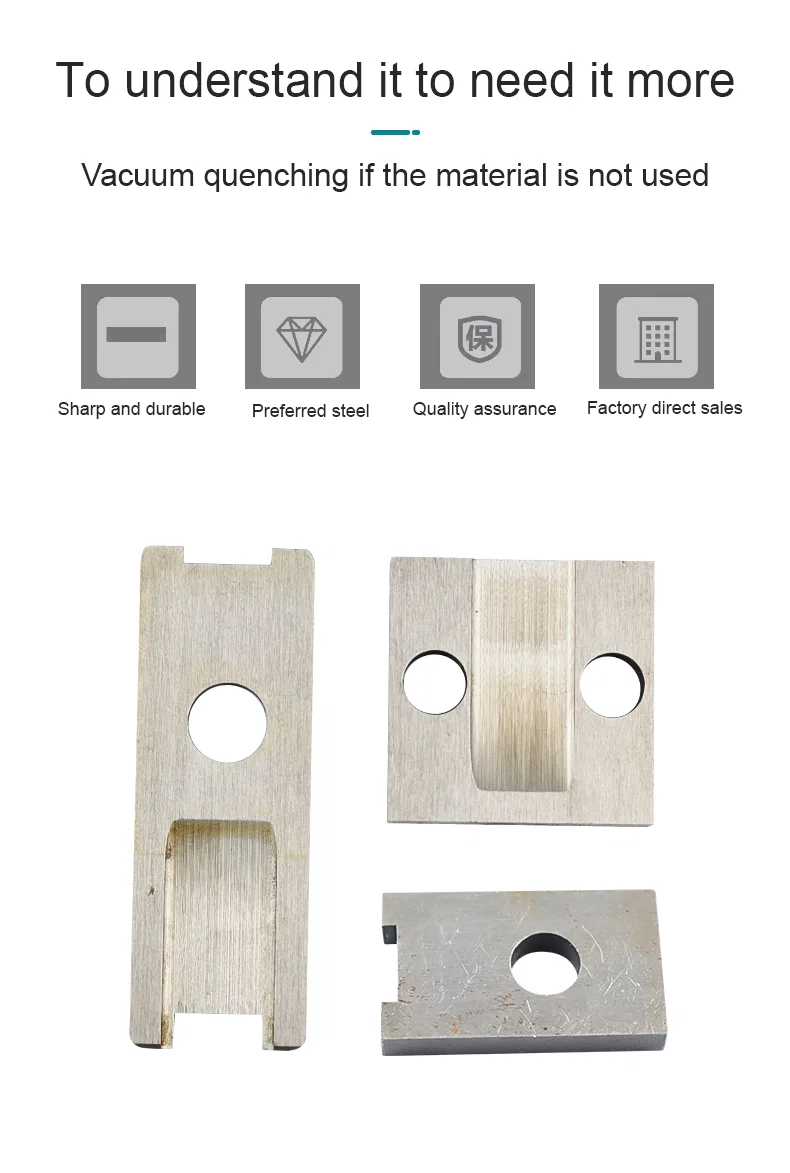

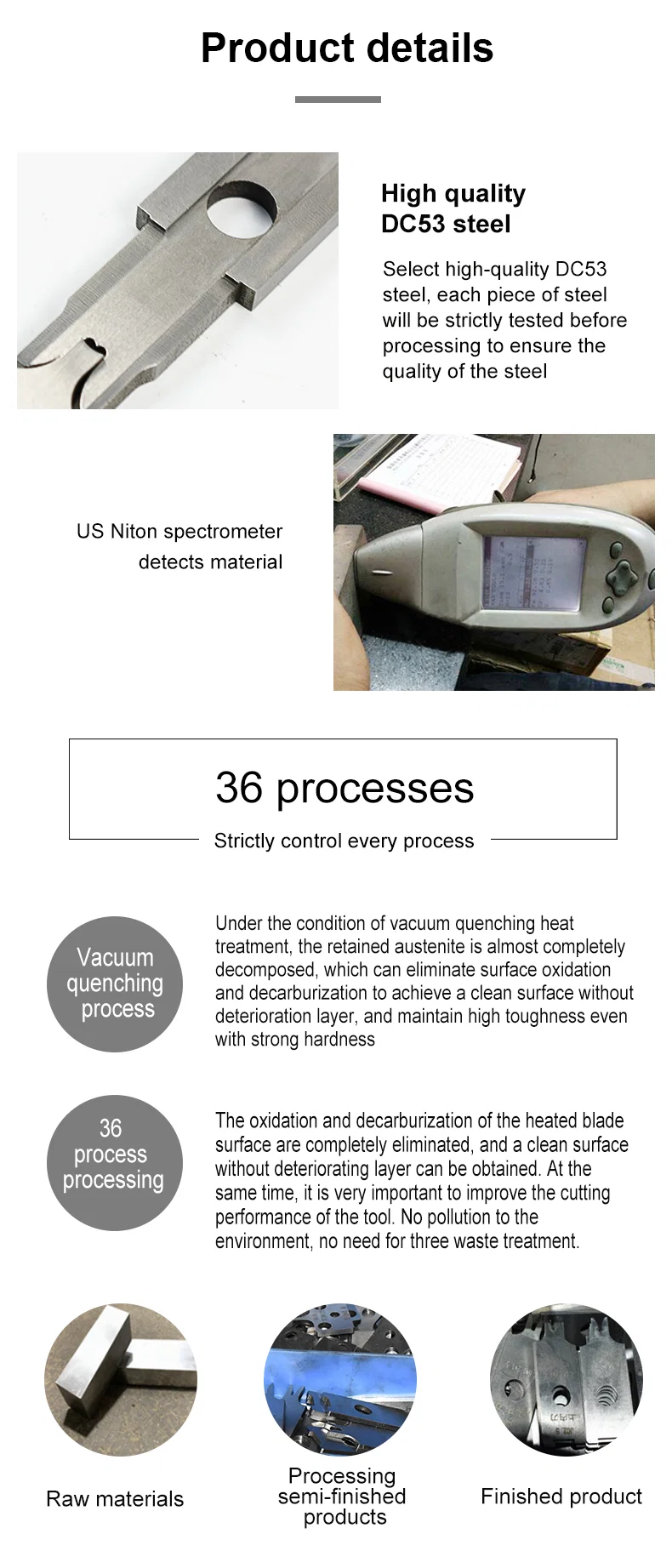

Jeu de couteaux OTP avec couteaux supérieur, intérieur et inférieur et calesDeux lames de coupe OTP pour moule de sertisseuse, vue de dessusCouteau supérieur, couteau inférieur et cales en acier brosséPièces de coupe, échantillon de bande de terminaux sertis et quatre points clésLame en acier DC53, contrôle au spectromètre et trempe sous videSix pièces de matrice de sertissage dont couteau supérieur, poinçons et calesQuatre jeux de lames de sertissage repérés JC2.0, PH et SMPlan coté de lame PH avec hauteurs de 48 mm et 57 mmPièces de haut-parleurs intra-auriculaires, de téléphones et circum-auriculaires comme exemples d'application
