  • Modèle de produit: JW-BL19

  • Spécifications

    Matériau: Acier rapide
    Type: Lame de sertissage et coupe-terminal
    Application: Sertissage de bornes électriques
  • Demander un devis

La JW-BL19 est une lame et un couteau de sertissage de cosses sur mesure en acier rapide, destinés au sertissage électrique en fabrication de faisceaux. C'est une pièce réalisée pour la cosse : la forme de sertissage est usinée selon la cosse traitée et non choisie dans une liste de stock, et la lame est fournie pour l'applicateur ou la tête de sertissage qui la reçoit.

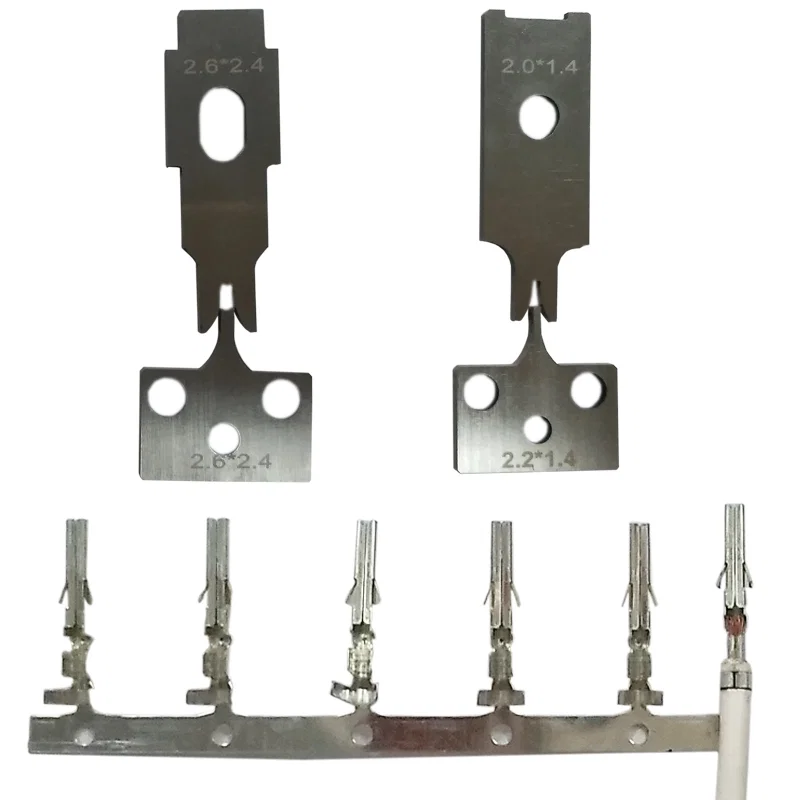

Le corps reprend le modèle des lames d'applicateur. Une tige plate porte un trou de montage rond en partie haute, se resserre en un col et s'élargit en un pied percé de deux trous traversants ; la forme de sertissage se trouve dans le bord inférieur du pied, entre les trous. L'acier rapide est la matière spécifiée, nuance qui conserve une transition nette au bord de chambre sur toute une série sans ébréchure aux angles. Chaque lame de la photo porte deux fois sa cote, sur la tige puis sur le pied : 2,6 x 2,4 sur l'une, 2,0 x 1,4 et 2,2 x 1,4 sur l'autre. Sous les lames, la photo montre la bande de cosses à fût ouvert à laquelle elles sont destinées, et un conducteur terminé comme référence de sertissage.

La lame étant usinée pour la cosse, la commande se fait d'après un plan de cosse ou un échantillon plutôt que d'après une référence, et la chambre de sertissage est la caractéristique à chiffrer. Le remplacement suit la chambre : lorsque les arêtes s'arrondissent, les ailes du fût cessent de se replier symétriquement et l'essai d'arrachement commence à disperser. Le pied à deux trous conserve la position de la lame : une pièce de remplacement se monte sans reprendre la hauteur de l'applicateur.

Caractéristiques principales

1. Usinée pour la cosse : la chambre de sertissage est réalisée selon la cosse traitée, et non choisie dans une liste de tailles de stock.

2. Corps en acier rapide : il conserve un bord de chambre net sur toute une série sans ébréchure aux angles.

3. Cote estampillée deux fois : le marquage figure sur la tige et de nouveau sur le pied, ce qui permet de vérifier la lame par rapport à sa cosse.

4. Pied à deux trous : le pied est fixé par deux vis, ce qui fixe la position de sertissage et la reproduit après un changement de lame.

5. Corps d'une seule pièce : tige, col et pied sont rectifiés dans une même plaque, la chambre n'a donc ni insert ni assemblage derrière elle.

6. Lame et couteau en un seul article : la même commande couvre la lame de sertissage et le couteau qui travaille avec elle dans la tête.

Spécifications techniques

ParamètreSpécification
ModèleJW-BL19
ArticleLame et couteau de sertissage de cosses sur mesure
MatériauAcier rapide
Cotes estampillées2,6 x 2,4 et 2,0 x 1,4 / 2,2 x 1,4 (photo)
Forme de cosseCosses à fût ouvert en bande (photo)
Forme de lameTige plate, trou de montage rond, col resserré, pied à deux trous (photo)
TypeSur mesure selon la cosse
ApplicationSertissage électrique de cosses, fabrication de faisceaux de câbles

Applications

— Têtes de sertissage traitant des cosses à fût ouvert en bande, où la chambre est usinée pour la cosse de la bobine.

— Ateliers de faisceaux introduisant une nouvelle cosse, la lame étant réalisée d'après le plan ou un échantillon.

— Machines sertissant plusieurs tailles de cosses, chaque lame étant identifiée par sa cote de chambre estampillée.

— Remplacement d'une chambre arrondie, lorsque la hauteur de sertissage se disperse sur un lot.

— Postes combinés de sertissage et de coupe, où la lame et le couteau sont commandés ensemble pour la même tête.

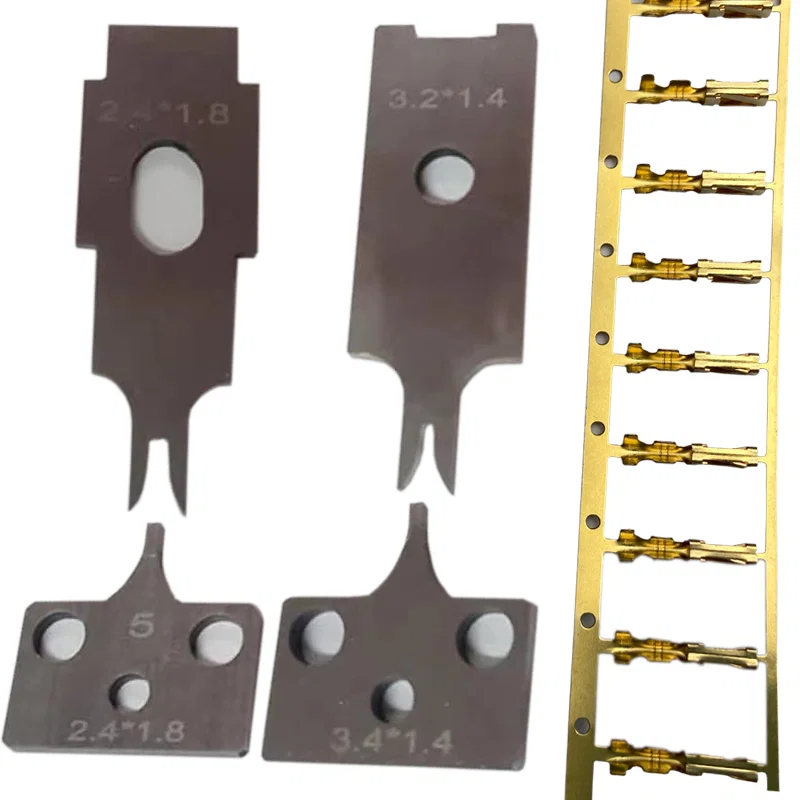

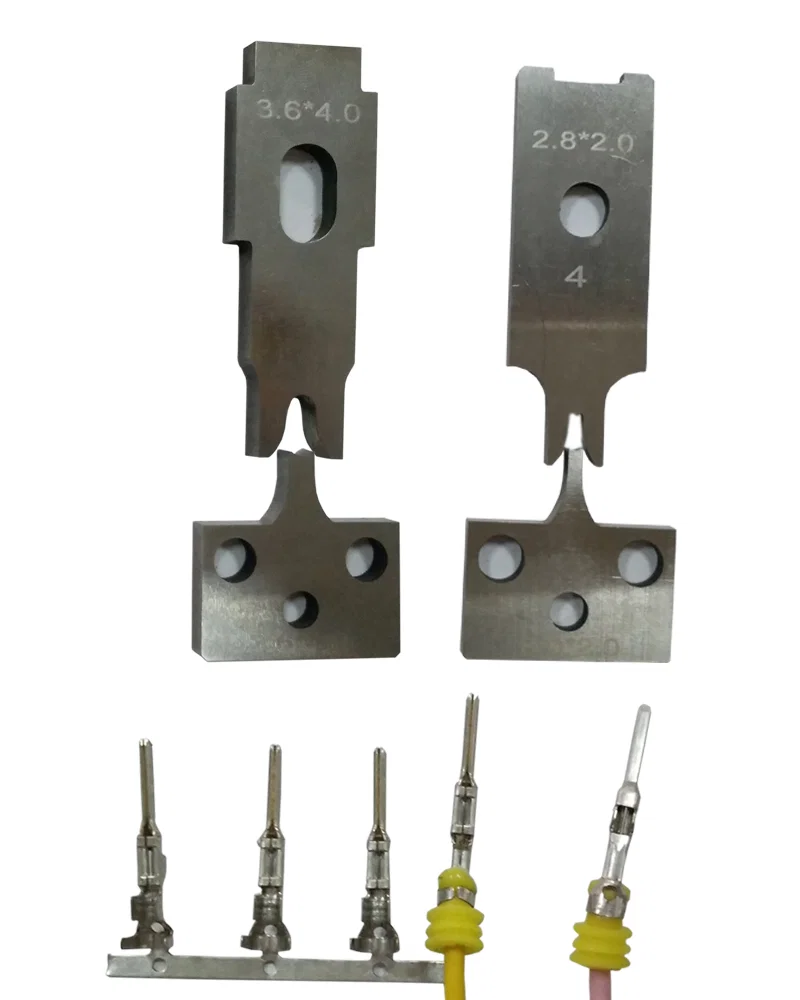

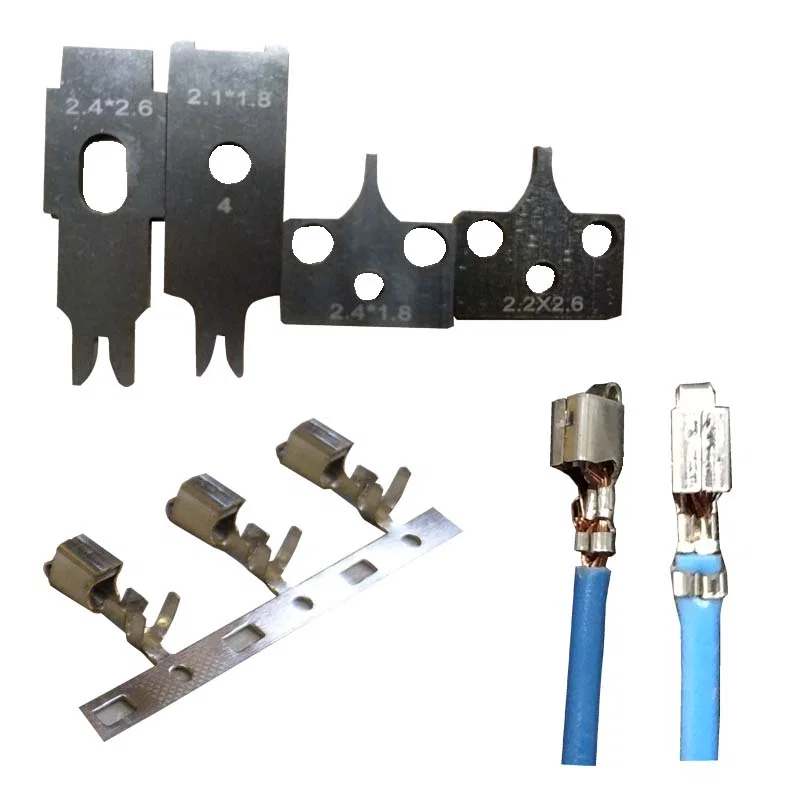

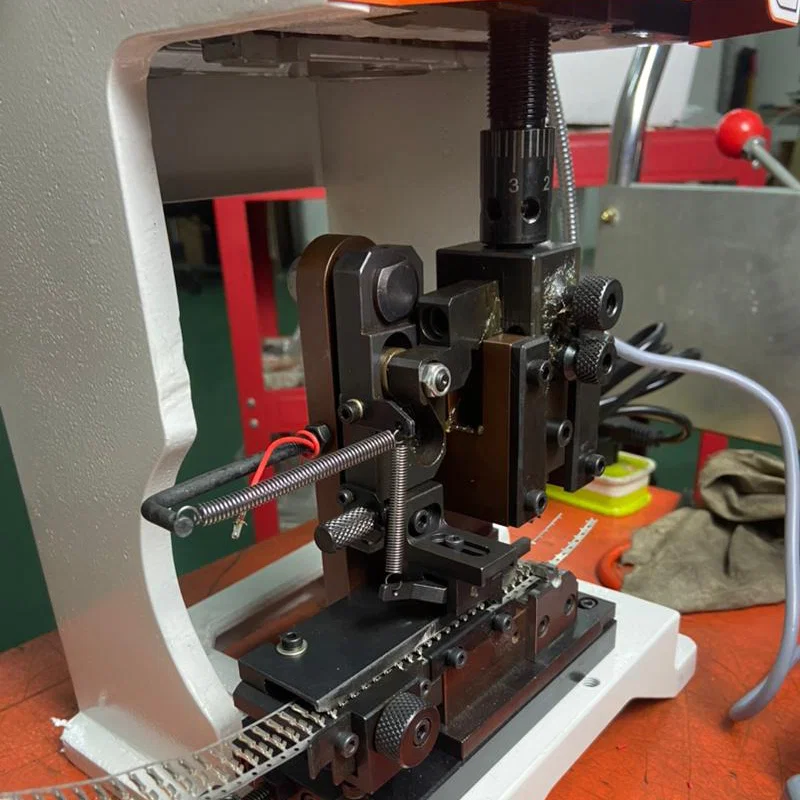

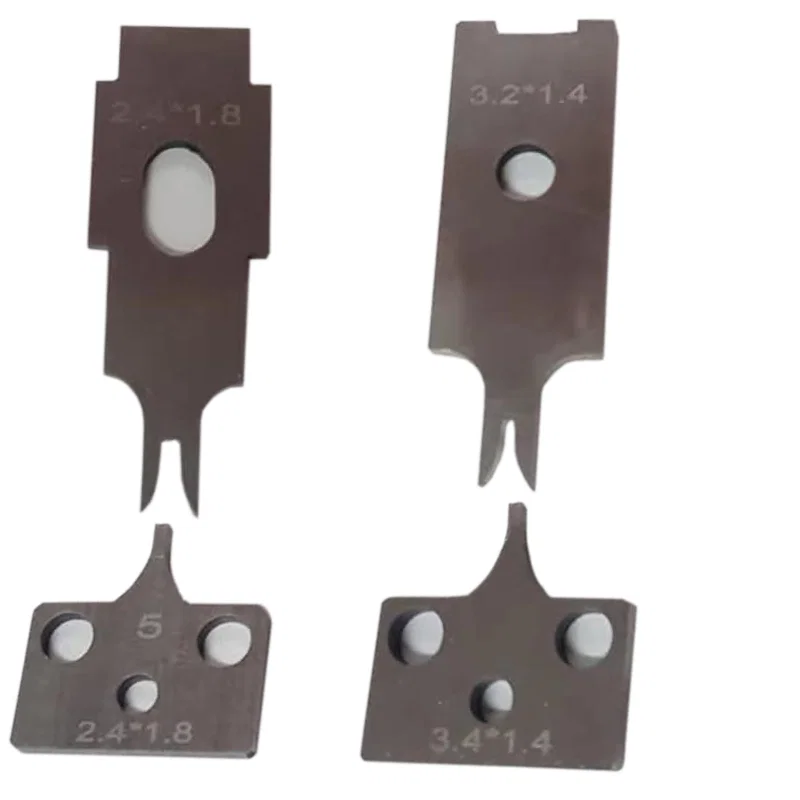

Paire de lames de sertissage marquées 3.6*4.0 et 2.8*2.0 avec cosses broche serties correspondantesLames marquées 2.6*2.4 et 2.0*1.4 au-dessus d'une bande de cosses femelles en bobineLames marquées 2.4*1.8 et 3.2*1.4 à côté d'une bande de cosses doréesLames 2.4*2.6, 2.1*1.8, 2.4*1.8 et 2.2X2.6 au-dessus de fils isolés bleus sertisDeux lames de sertissage marquées 2.4*1.8 et 3.2*1.4 sur fond blancLame montée dans l'applicateur avec bande de cosses engagée et molette de réglage
