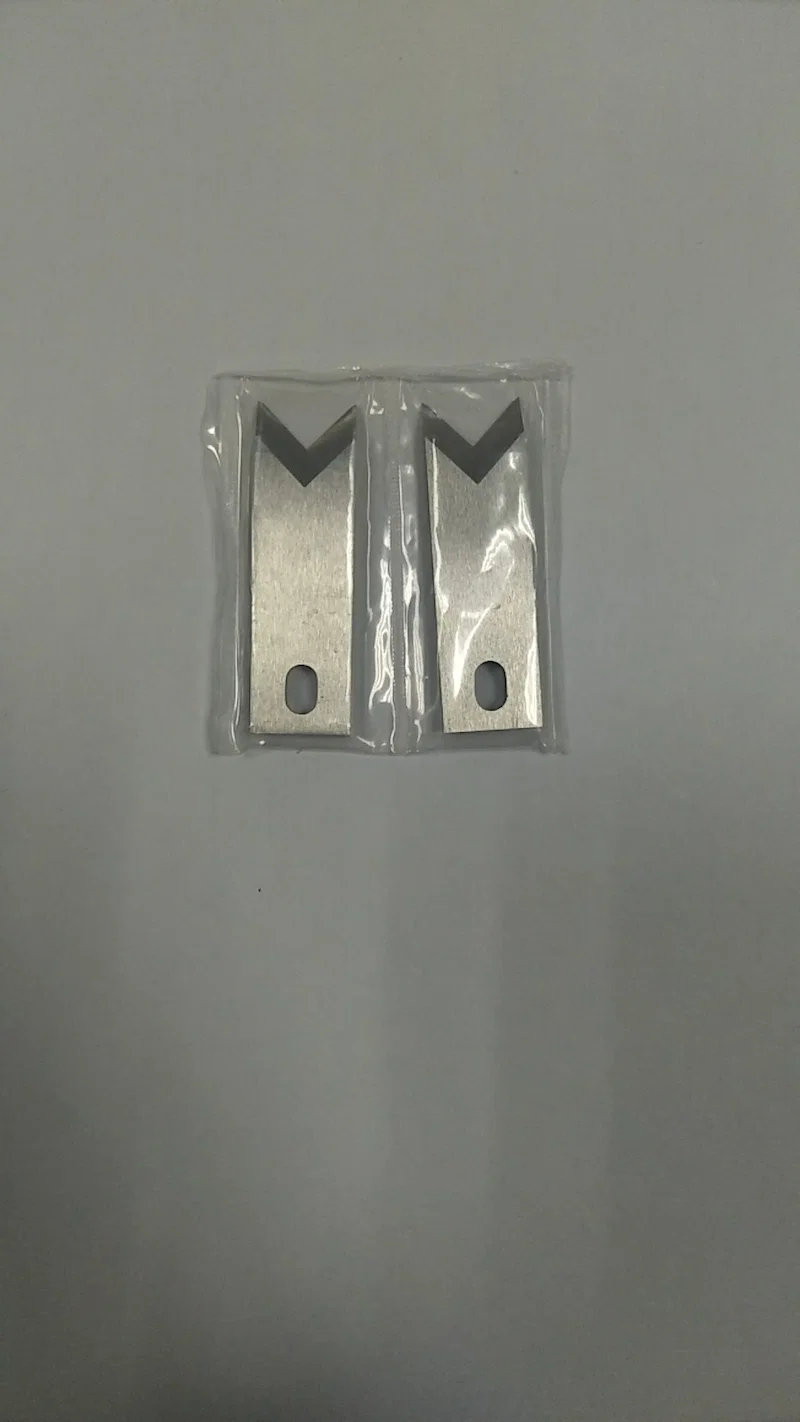

Le JW-BL09 est une lame de dénudage pour dénudeuses et coupeuses de câble, fournie en carbure de tungstène ou en acier rapide. C'est la lame qui ouvre l'isolant avant la coupe, et elle se commande comme pièce de rechange de la machine et non comme lame universelle.
Le corps est une plaque plate avec une encoche en U ouverte à l'arrière, ce qui constitue le mode de positionnement sur le porte-lame : l'encoche permet à la lame de se placer sur la vis de serrage et d'être réglée en profondeur sans déposer le porte-lame. L'extrémité coupante est un nez en double V, deux flancs opposés qui se ferment sur l'isolant des deux côtés à la fois, de sorte que la coupe fait le tour du conducteur au lieu d'être tirée au travers. La partie avant porte une finition dorée qui repère l'extrémité coupante par rapport au corps nu. Le choix entre les deux matières suit le fil : carbure de tungstène pour les isolants chargés ou abrasifs et les grands nombres de cycles, acier rapide pour le PVC et le fil de câblage courant où l'on recherche un tranchant plus vif.
Les lames sont réalisées selon le modèle de machine et la plage de fils, et une géométrie spécifique est disponible sur demande. En pratique, une lame se change lorsque les flancs en V présentent une bande d'usure brillante ou lorsque les extrémités dénudées commencent à arracher des brins, et l'encoche en U permet de faire le changement sur la machine sans toucher au réglage de longueur de dénudage.
Caractéristiques principales
1. Choix de matière : carbure de tungstène pour les isolants abrasifs et les longues séries, acier rapide pour le PVC et le fil courant où le tranchant compte plus que la résistance à l'usure.
2. Nez coupant en double V : deux flancs opposés se ferment sur l'isolant des deux côtés, coupant autour du conducteur au lieu de tirer au travers.
3. Montage par encoche en U ouverte : la lame se place sur la vis de serrage, ce qui permet de la régler en profondeur et de la changer sans dérégler la longueur de dénudage.
4. Corps monobloc rectifié : le nez et l'encoche de montage sont rectifiés dans la même pièce, l'arête de coupe reste donc d'équerre par rapport au porte-lame.
5. Géométrie spécifique : profil de lame et ouverture en V réalisés selon le modèle de machine et la plage de fils, et non selon une taille de stock unique (disponible sur demande).
6. Étendue du remplacement : une seule lame, changée lorsque les flancs en V présentent une bande d'usure ou que les extrémités dénudées arrachent des brins.
Spécifications techniques

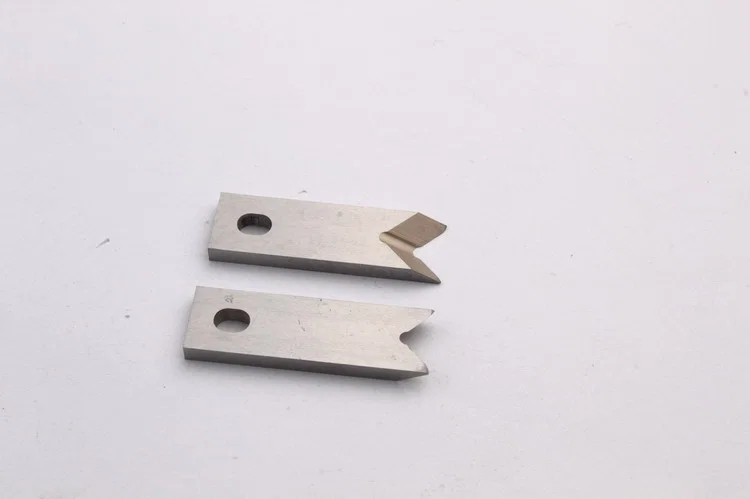

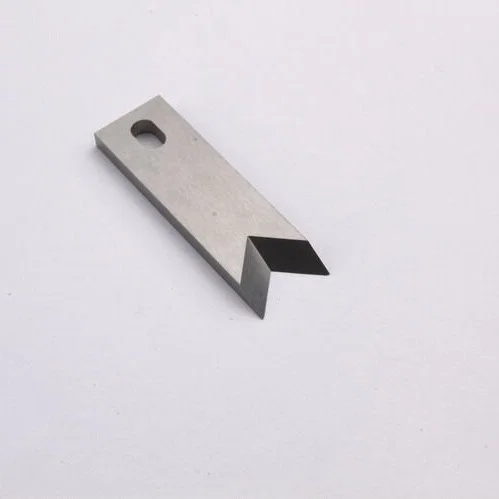

| Paramètre | Spécification |
|---|
| Modèle | JW-BL09 |
|---|
| Article | Lame de dénudeuse |
|---|
| Matières disponibles | Carbure de tungstène ou acier rapide (HSS) |
|---|
| Forme d'arête | Nez de dénudage en double V (photo) |
|---|

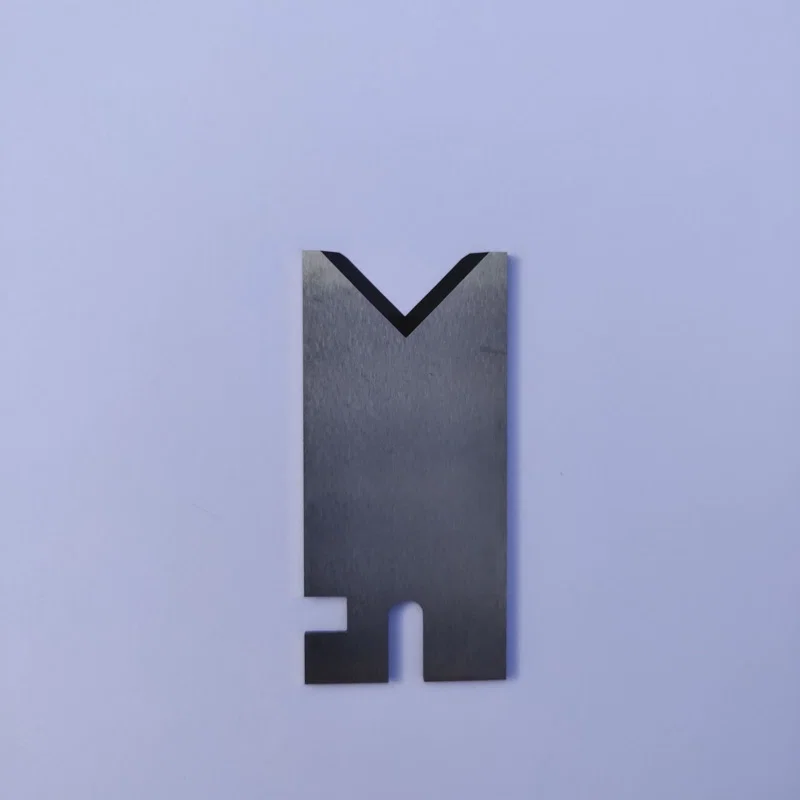

| Montage | Encoche en U ouverte à l'arrière (photo) |
|---|

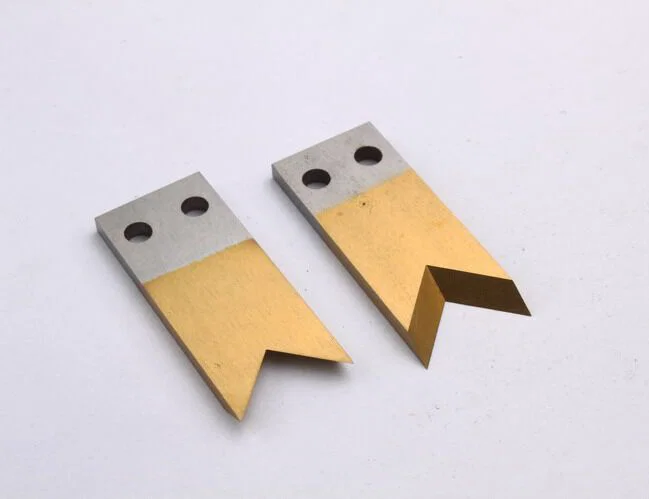

| Finition | Partie coupante dorée (photo) |
|---|
| Personnalisation | Disponible sur demande du client |
|---|
| Application | Dénudeuses, coupeuses de câble |
|---|
Applications
— Dénudeuses coupant et dénudant du fil de câblage PVC en assemblage de harnais.
— Coupeuses de câble qui dénudent l'extrémité dans le même cycle que la coupe.
— Lignes travaillant des isolants chargés ou abrasifs, où la version carbure de tungstène est spécifiée.
— Petites séries et calibres mélangés, où la version acier rapide donne un tranchant plus vif sur isolant souple.
— Remplacement sur machines dont la lame d'origine s'est usée aux flancs en V, avec le porte-lame et le réglage de profondeur existants.
