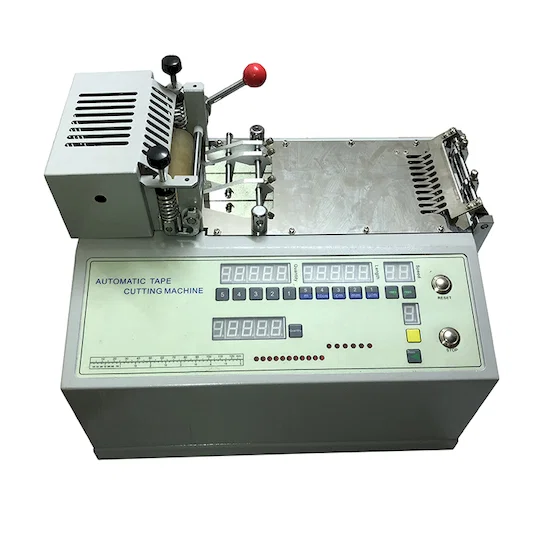

La WPM-690 coupe du ruban velcro, de la fermeture à glissière et de la sangle avec une lame froide. La largeur est de 5-80 mm en coupe droite et de 5-40 mm en coupe de formes ; la longueur va de 5 à 9999 mm. La vitesse est de 100-120 pièces par minute avec une tolérance de 0,5 mm ou meilleure. La machine mesure 380×320×300 mm pour 25 kg, en AC 220 V 50 Hz.
Le velcro est un complexe à face crochets et face boucles sur un support tissé, et les deux faces se comportent différemment sous la lame : la face boucles remonte tandis que la face crochets adhère à la table. Une lame chaude aggrave le phénomène en fondant les crochets en une lèvre dure qui n'accroche plus. La WPM-690 coupe à froid et utilise un guide peigne dont les dents portent sur toute la largeur, aplatissant la face boucles avant la fermeture de la matrice. Le même jeu de matrices porte les profils de forme, d'où une coupe de formes limitée à 40 mm contre 80 mm en coupe droite.

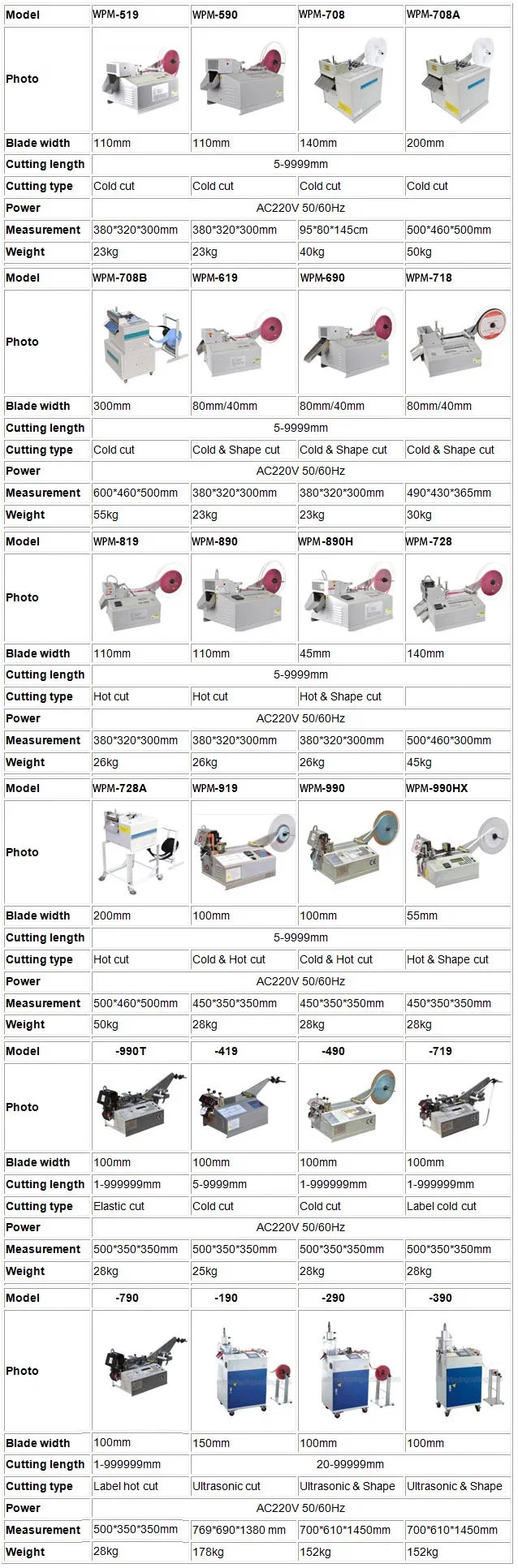

La WPM-850 coupe à froid jusqu'à 110 mm sur 1-99 999 mm et ajoute les formes cercle, coin arrondi et chanfrein. La WPM-919X apporte une lame rotative pour des angles de 45-135° à 100 mm. Les WPM-990T et WPM-919N ajoutent des lames chaudes jusqu'à 100 mm et 125 mm. La WPM-690 est la plus petite du groupe à 25 kg sur une base de 380×320×300 mm, et la seule spécifiée jusqu'à 5 mm de large avec coupe de formes à 40 mm.
Caractéristiques principales
1. Largeur de 5-80 mm en coupe droite et de 5-40 mm en coupe de formes.
2. Longueur de 5-9999 mm en une passe.
3. 100-120 pcs/min avec une tolérance de 0,5 mm ou meilleure.
4. Lame froide uniquement : les crochets sont coupés et non fondus, le ruban accroche encore après coupe.
5. Guide peigne à dents sur toute la largeur aplatissant la face boucles avant la descente de la matrice.
6. Deux afficheurs LED pour longueur et lot avec clavier ; 25 kg, 380×320×300 mm, AC 220 V 50 Hz.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-690 |
|---|
| Type de machine | Coupeuse automatique de ruban velcro |
|---|
| Largeur de bande (coupe droite) | 5-80 mm |
|---|
| Largeur de bande (coupe de formes) | 5-40 mm |
|---|
| Longueur de coupe | 5-9999 mm |
|---|
| Vitesse de coupe | 100-120 pcs/min |
|---|
| Tolérance de coupe | ≤0,5 mm |
|---|
| Type de coupe | Lames froides, coupe droite et coupe de formes |
|---|
| Alimentation | AC 220 V / 50 Hz |
|---|
| Dimensions | 380×320×300 mm |
|---|
| Poids | 25 kg |
|---|
Applications
— Sangles de liage de câbles : velcro coupé à longueur, extrémités arrondies pour ouvertures répétées
— Vêtements et sport : fermetures velcro et sangles élastiques coupées à dimension
— Orthèses et supports médicaux : sangle coupée à coins arrondis au contact de la peau
— Sacs et bagagerie : fermeture et sangle coupées à longueur sur 80 mm de large
— Emballage et présentation : ruban auto-agrippant coupé par lots pour liens réutilisables
