Coupeuse automatique de gaines, tubes et rubans WPM-100

📅 2025-04-27 👁️ 2,817
  • Modèle de produit: WPM-100

  • Spécifications

    Modèle: WPM-100
    Type: Machine automatique de découpe de manchons
    Matériaux: Caoutchouc, plastique, tubes, courroies, fils
    Commande: Dispositif numérique par micro-ordinateur
    Applications: Tubes rétractables, fils de câble, PVC, papier isolant, rubans adhésifs, ceintures coton, fermetures éclair
  • Demander un devis

La WPM-100 est une coupeuse de table à commande numérique par micro-ordinateur pour gaines, tubes, rubans et bandes plates. La longueur est saisie sur le clavier à membrane et la machine avance, mesure et coupe en un cycle automatique. La liste de matières couvre gaines caoutchouc et plastique, gaine thermorétractable, tube PVC, fil et câble, papier isolant, ruban double face, ruban adhésif, sangle coton et fermetures à glissière : une même unité assure donc les opérations de coupe qui exigeraient sinon une cisaille, un distributeur de ruban et une coupeuse de gaine.

Une gaine coupée au massicot manuel ressort biseautée ou oblique, et un millimètre d'erreur sur une gaine courte se voit une fois la pièce glissée sur une cosse. Sur la WPM-100, une paire de rouleaux d'avance rainurés à étriers à ressort tire la matière de la bobine sur une distance programmée et la lame protégée se referme dessus : chaque pièce du lot est coupée à la même longueur avec une extrémité d'équerre. Le même jeu de rouleaux saisit aussi bien le ruban plat et la sangle que le tube rond, ce qui justifie l'occupation du poste par une seule machine dans un atelier de faisceaux.

Dans la gamme, la WPM-245 est dédiée à la gaine annelée de 4 à 25 mm, et les WPM-0.5-10MM2 et WPM-5-150MM2 sont des outils pneumatiques à cassette qui coupent et dénudent. La WPM-100 ne dénude pas : elle mesure et coupe une longueur donnée, et sa liste de matières dépasse le câble en prenant gaines, rubans, papier et sangles sur la même avance.

Caractéristiques principales

1. Commande numérique par micro-ordinateur avec saisie de longueur au clavier ; l'avance s'arrête à la longueur programmée sans règle ni butée mécanique à repositionner.

2. Séquence automatique d'avance, de mesure et de coupe : un opérateur conduit plusieurs machines et ne fait que recharger la bobine.

3. Dix types de matières sur la même avance : gaine caoutchouc, gaine plastique, gaine thermorétractable, tube PVC, fil et câble, papier isolant, ruban double face, ruban adhésif, sangle coton et fermeture à glissière.

4. Rouleaux d'avance rainurés sur étriers à ressort, visibles à l'entrée, saisissant tube rond et ruban plat avec la même paire.

5. Taux de rebut annoncé faible : l'avance mesurée limite les chutes à la coupe de départ de bobine au lieu d'une pièce d'essai à chaque réglage.

6. Lame protégée sous capot transparent, arrêt d'urgence à côté de l'afficheur et bac de réception dégageant les pièces coupées de la lame.

Spécifications techniques

ParamètreSpécification
ModèleWPM-100
Type de machineCoupeuse automatique de gaines, tubes et sangles
Système de commandeCommande numérique par micro-ordinateur
Matières coupéesGaines caoutchouc, gaines plastique, gaines thermorétractables, tubes PVC, fils et câbles, papier isolant, ruban double face, ruban adhésif, sangles coton, fermetures à glissière
FonctionnementAvance et coupe automatiques avec réglage précis de longueur
Taux de rebutFaible
ApplicationFabrication industrielle de faisceaux de câbles ; mise à longueur de tubes, sangles et fils

Applications

— Montage d'armoires de commande : gaine thermorétractable coupée à longueur pour l'isolation de bornes et d'épissures sur fil d'armoire.

— Ateliers de faisceaux : tube PVC et gaine tressée coupés aux longueurs de branches avant montage sur le gabarit.

— Travail de bobines et de transformateurs : papier isolant coupé aux dimensions d'encoche et d'isolation de phase.

— Transformation d'adhésifs : ruban double face et ruban adhésif coupés en pastilles fixes pour le bobinage et le support d'étiquettes.

— Coupe de textiles et de sangles : sangle coton et ruban de fermeture coupés à longueur pour colliers, sacs et finitions textiles.

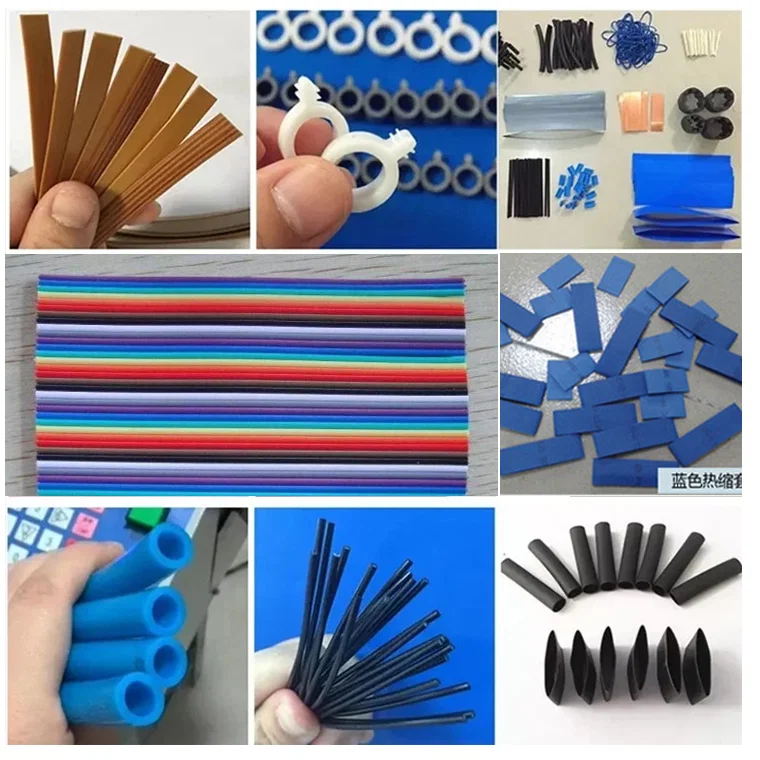

Coupeuse automatique de tubes et sangles avec panneau tactile et ventilateur sur coffret blancCinq canaux de guidage bleus à courroies crantées amenant du câble plat sous un rouleau acierMontage de matières coupées : nappe, gaine thermorétractable, tube silicone et caoutchouc
