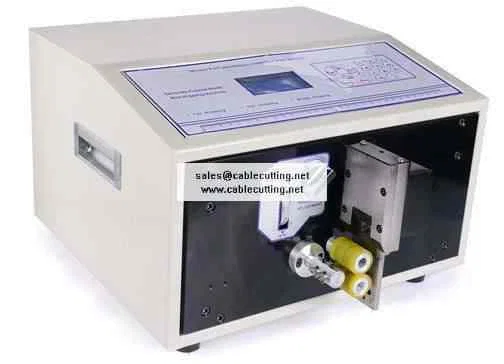

La WPM-09A coupe du fil, du tube PVC et de la gaine thermorétractable jusqu'à 25 mm de diamètre extérieur. La longueur se règle de 5 à 9999 mm et la machine travaille à 3000-7000 pièces par heure. La tolérance est donnée à ±(0,002×L), la lame est en acier tungstène dur et l'unité fonctionne sous 200 W en AC 220 V 50 Hz ou AC 110 V 60 Hz.
La gaine thermorétractable est souple, ovale en bobine et assez légère pour être déviée par une lame. Une cisaille qui se ferme sans support l'aplatit et l'extrémité coupée perd sa circularité : elle ne glissera plus sur le joint pour lequel elle a été dimensionnée. La WPM-09A avance dans un orifice de guidage fixe et bride la pièce entre deux étages de galets polyuréthane, la lame tungstène étant sur un coulisseau guidé au-dessus de l'orifice : la paroi est coupée et non écrasée. La tolérance proportionnelle compte sur les longues longueurs : 2 mm à 1000 mm, 0,02 mm à 10 mm.
La WPM-C50 est une coupeuse pneumatique pour câble jusqu'à 50 mm de diamètre extérieur, alimentée à la main, de 10 kg, sans programmation de longueur. La WPM-X600 dénude le câble de 10-50 mm par pelage rotatif. La WPM-09A est la coupeuse de paillasse des trois : 25 mm maximum, longueur et comptage programmables, et la seule spécifiée pour la gaine thermorétractable autant que pour le fil.
Caractéristiques principales
1. Pièce maximale Φ25 mm, largeur 25 mm, longueur de coupe 5-9999 mm.
2. 3000-7000 pcs/h, la cadence étant déterminée par la longueur et l'avance.
3. Tolérance de coupe ±(0,002×L) : 2 mm sur 1000 mm de longueur, 0,02 mm sur 10 mm.
4. Lame en acier tungstène dur derrière un protecteur articulé à déverrouillage quart de tour pour le changement de lame.
5. Deux étages de galets d'avance en polyuréthane maintiennent le tube de part et d'autre de la coupe : la gaine thermorétractable n'est pas aplatie.
6. Écran LCD en anglais avec clavier à membrane pour longueur, quantité et vitesse ; indexation par moteur pas à pas triphasé ; 200 W.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-09A |
|---|
| Type de machine | Coupeuse automatique de fil et de gaine thermorétractable |
|---|
| Longueur de coupe | 5-9999 mm |
|---|
| Diamètre max. | Φ25,0 mm |
|---|
| Largeur max. | 25 mm |
|---|
| Tolérance de coupe | ±(0,002×L) |
|---|
| Vitesse de coupe | 3000-7000 pcs/h |
|---|
| Moteur / angle de pas | Triphasé, 6 temps, 1,5/3 |
|---|
| Écran | LCD en anglais |
|---|
| Matériau de la lame | Acier tungstène dur |
|---|
| Alimentation | AC 220 V / 50 Hz ou AC 110 V / 60 Hz |
|---|
| Puissance | 200 W |
|---|
Applications
— Ateliers de faisceaux : gaine thermorétractable coupée à longueur en amont du poste de rétraction
— Assemblage de fils automobiles : gaine et tube PVC coupés par lots jusqu'à Φ25 mm
— Identification de câbles : gaine thermorétractable imprimée coupée à la longueur du repère
— Travaux d'armoires électriques : fil et tube souple coupés aux longueurs mesurées
— Ensembles de tubes médicaux : tube PVC de petit calibre et gaine thermorétractable coupés à une longueur programmée
