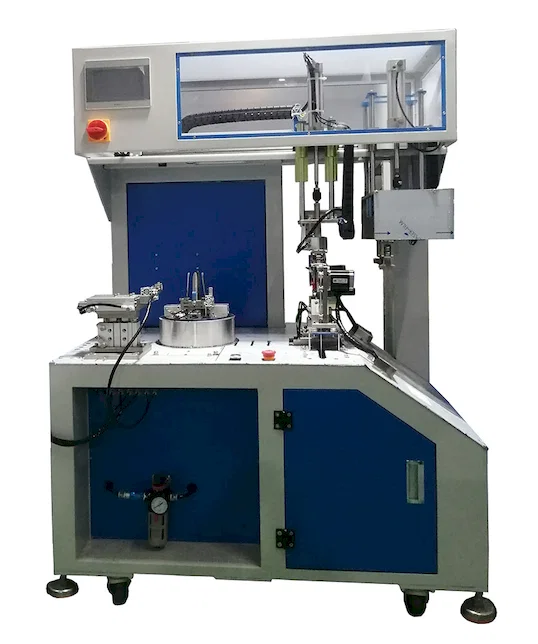

Boucleuse automatique en 8 pour câble 4 mm WPM-40XL

📅 2025-04-27 👁️ 2,546
  • Modèle de produit: WPM-40XL

  • Spécifications

    Modèle: WPM-40XL
    Type de produit: Bobineuse-lieuse automatique de câble
    Forme de finition: 8
    Types de câbles: AC/DC/USB
    Diamètre extérieur du fil: ≤ 4 mm
    Distance d'enroulement: 45-80 mm
    Longueur d'enroulement: ≤ 3 m
    Vitesse d'enroulement: Réglable
    Diamètre de nouage: ≤ 20 mm
    Longueur tête de fil: 0-130 mm
    Productivité: 1800 pièces/heure
    Pression air: 0,55-0,65 MPa
    Alimentation: 110/220V (50-60 Hz)
    Puissance: ≤ 2000 W
    Dimensions: 1040×720×1540 mm
    Poids: 160 kg
  • Demander un devis

La WPM-40XL enroule du câble AC, DC et USB jusqu'à 4 mm de diamètre extérieur en une couronne en forme de 8 et ferme chaque couronne avec un seul lien plastique. La largeur de couronne se règle sur la partie d'enroulement entre 45 et 80 mm, et la couronne finie peut porter jusqu'à 3 m de câble selon la section du conducteur.

Le lovage manuel sur un établi donne un nombre de boucles et une tension de lien différents sur chaque pièce, et l'opérateur doit interrompre l'enroulement pour prendre un lien. Sur la 40XL, le nombre de tours, la largeur de couronne et la position du lien sont réglés une fois puis répétés : la machine est donnée pour 1800 pcs/h à 1 m de longueur d'enroulement et 3 tours, un opérateur qui alimente les extrémités de câble suffisant à garder la tête chargée sans toucher la couronne.

Dans cette gamme, la 40XL est l'unité petit diamètre et couronne courte : fil de 4 mm, longueur maximale de 3 m, diamètre de lien de 20 mm et pli de 45-80 mm, contre 6,2 mm sur la 81M, 10 mm et une couronne de 8 m sur la 82M, et des longueurs droites de 3-20 m sur la 83T. Son alimentation d'air à 0,55-0,65 MPa et son entrée 110/220 V lui permettent de fonctionner depuis un établi d'assemblage standard.

Caractéristiques principales

1. Enroulement en 8 : le câble est plié en forme de 8 et lié une fois, ce qui donne une couronne plate qui s'empile sans s'emmêler dans le carton.

2. Largeur de couronne de 45-80 mm réglée par l'écartement de la partie d'enroulement : une tête couvre plusieurs formats d'emballage sans nouvel outillage.

3. Plage de fils jusqu'à 4 mm de diamètre extérieur, couvrant cordons AC, câbles DC et cordons USB sur la même tête.

4. Un seul lien plastique au centre du pli, avec longueur de tête de fil de 0-130 mm et longueur de queue supérieure à 0 mm.

5. 1800 pcs/h à 1 m de longueur d'enroulement et 3 tours, avec réglage continu de la vitesse d'enroulement.

6. Liage pneumatique à 0,55-0,65 MPa, alimentation 110/220 V 50-60 Hz, puissance inférieure à 2000 W, 160 kg sur un bâti de 1040 x 720 x 1540 mm.

Spécifications techniques

ParamètreSpécification
Numéro de modèleWPM-40XL
Forme du produit finiForme 8, liage simple
Type de fil / câbleAC / DC / USB, etc.
Diamètre extérieur de fil≤ 4 mm
Écartement de la partie d'enroulement45 - 80 mm
Longueur d'enroulement≤ 3 m (selon la section de fil)
Vitesse d'enroulementRéglable
Diamètre extérieur de liage≤ 20 mm
Longueur de tête de fil0 - 130 mm
Longueur de queue de fil> 0 mm
Productivité1800 pcs/h (longueur d'enroulement 1 m, 3 tours)
Raccordement d'air comprimé0,55 - 0,65 MPa
Alimentation110 / 220 V (50 - 60 Hz)
Puissance≤ 2000 W
Dimensions1040 x 720 x 1540 mm
Poids160 kg

Applications

— Assemblage d'électronique grand public : cordons USB et de charge lovés sur 45-80 mm de large et liés une fois avant mise en sachet.

— Cordons d'alimentation : cordons AC de 0,5 à 3 m pliés en 8 et liés pour l'emballage de détail.

— Cordons d'adaptateurs DC : câbles de sortie lovés à largeur fixe pour que l'adaptateur et le cordon partent dans un seul carton.

— Assemblage de câbles à la commande : lots mixtes AC, DC et USB passés sur une même tête entre deux changements.

— Cordons audio et de données : câble USB fin assemblé à plat pour la présentation en rayon et l'inventaire.

Échantillons de câbles lovés en 8 avec extrémités USB, audio et cosses drapeau
