La WPM-81M3 plie les câbles AC, DC et USB en forme de 8 et ferme chaque couronne avec un seul lien. Elle est prévue pour un diamètre de câble de 4 mm maximum, un entraxe d'enroulement de 45 - 80 mm et des longueurs jusqu'à 3 m, le lien se fermant à 20 mm de diamètre extérieur.
Sur un poste manuel, un cordon USB de 1 m demande trois plis et un lien, et le nombre de boucles varie avec la série. La 81M3 reproduit le nombre de tours et la position du lien pièce après pièce et est donnée pour 1800 pcs/h à 1 m de longueur d'enroulement et 3 tours ; le liage est exécuté dans le cycle, l'opérateur ne charge que les extrémités du câble et retire la couronne terminée.
Elle partage avec la 40XL l'enveloppe de 4 mm, 3 m, 20 mm et 1800 pcs/h ; le choix entre les deux porte donc sur la plateforme et non sur le débit : la 81M3 repose sur le bâti 81 avec pupitre HMI et portes de coffret, et emploie les mêmes pièces de rechange que les 81M et 82M, alors que la 40XL est l'unité autonome de la série 40. Pour un câble de 6,2 mm, passer à la 81M ; pour 10 mm, à la 82M.
Caractéristiques principales
1. Enroulement en 8 à lien unique pour câbles AC, DC et USB de petit diamètre.
2. Largeur de couronne de 45 - 80 mm, adaptée aux cordons grand public de 0,5 - 3 m.
3. Plage de câble jusqu'à 4 mm de diamètre extérieur : USB, cordons de charge et petits cordons d'alimentation.
4. Lien unique à 20 mm de diamètre extérieur maximum, longueur de tête réglable de 0 à 130 mm.
5. Débit nominal de 1800 pcs/h à 1 m de longueur d'enroulement et 3 tours.

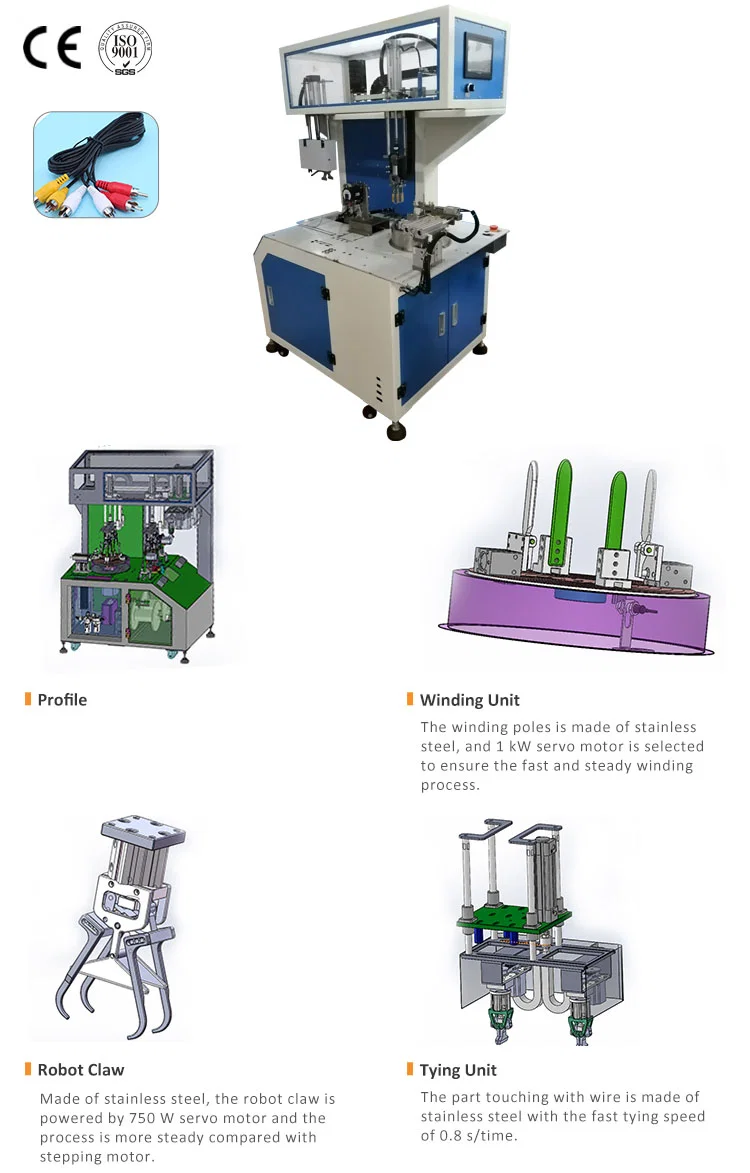

6. Pupitre HMI et coffret fermé sur bâti 81 ; air à 0,55 - 0,65 MPa, 110/220 V, puissance inférieure à 2000 W, 160 kg.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Référence | WPM-81M3 |
|---|
| Formes du produit fini | Forme 8, liage unique |
|---|
| Type de câble | AC / DC / USB, etc. |
|---|
| Diamètre extérieur du câble | ≤ 4 mm |
|---|
| Entraxe d'enroulement | 45 - 80 mm |
|---|
| Longueur d'enroulement | ≤ 3 m (selon la section du câble) |
|---|
| Vitesse d'enroulement | Réglable |
|---|
| Diamètre extérieur du lien | ≤ 20 mm |
|---|
| Longueur de tête | 0 - 130 mm |
|---|
| Longueur de queue | > 0 mm |
|---|
| Productivité | 1800 pcs/h (longueur d'enroulement 1 m, 3 tours) |
|---|
| Raccord d'air comprimé | 0,55 - 0,65 MPa |
|---|
| Alimentation | 110 / 220 V (50 - 60 Hz) |
|---|
| Puissance | ≤ 2000 W |
|---|
| Dimensions | 1040 x 720 x 1540 mm |
|---|
| Poids | 160 kg |
|---|
Applications
— Atelier de faisceaux : cordons USB et de charge enroulés et liés séparément avant montage du faisceau.
— Cordons d'alimentation : cordons de 1 - 3 m pliés sur 45 - 80 mm de largeur pour la mise en carton.
— Câbles de sortie d'adaptateurs DC : couronnes calibrées en largeur pour que la fiche reste dégagée du lien.
— Électronique grand public : couronnes en 8 comptées en sachets plastique sur la même ligne.
— Sous-traitance d'assemblage : séries de câbles AC, DC et USB de petit diamètre changées sur une même tête.
