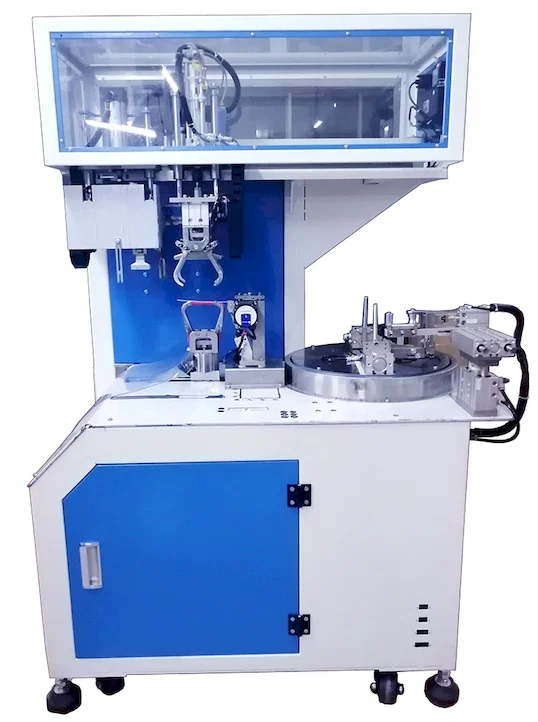

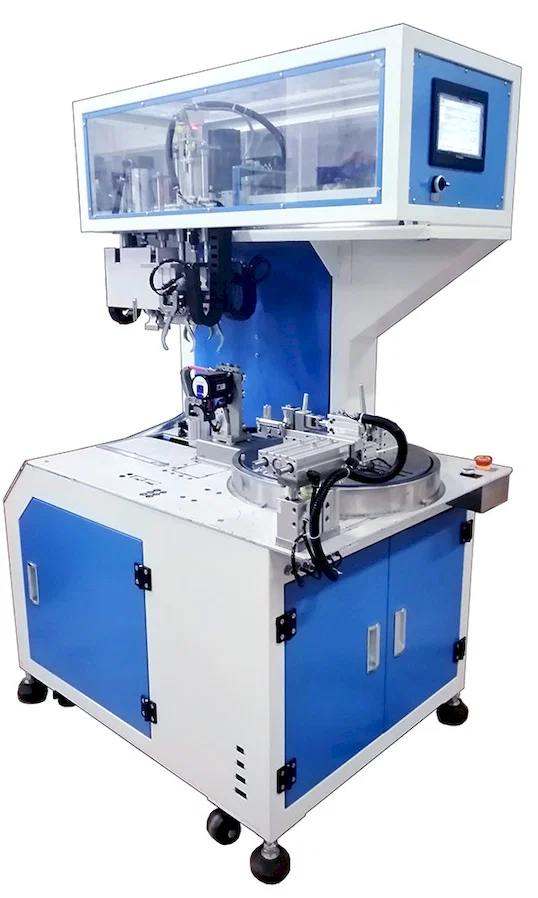

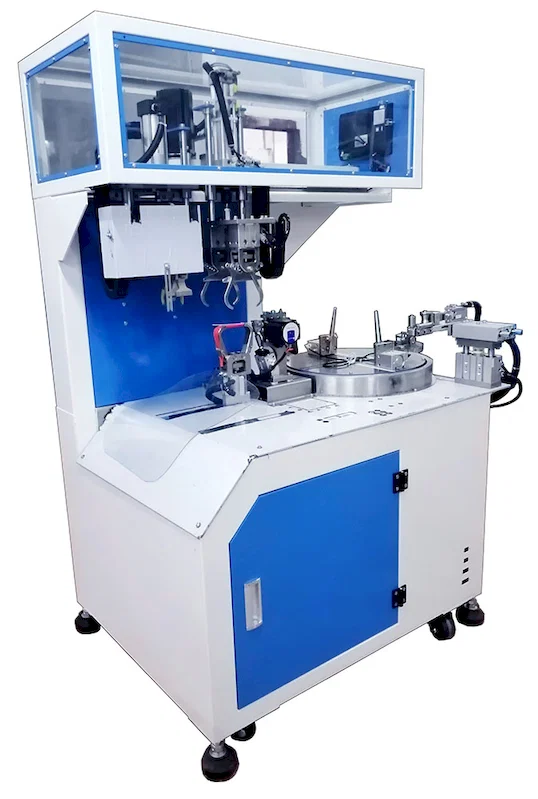

La WPM-RT-81T enroule du câble, de la corde ou du tuyau jusqu'à 12 mm de diamètre en couronne et la lie avec un collier plastique. Une couronne peut porter jusqu'à 10 m de produit, le lien se ferme à un diamètre de liage allant jusqu'à 45 mm, et le pas d'enroulement est réglable de 150 à 300 mm, les spires sont donc bien espacées sur matière raide.
Un tuyau de 12 mm ou un cordon d'alimentation lourd ne se laisse pas enrouler serré à la main: les spires se croisent et le lien glisse dès que la couronne est soulevée. La RT-81T pose les spires à un pas réglé sur le plateau motorisé et lie la couronne sans que l'opérateur ait à la tenir. Le débit est donné pour 1000 pcs/h sur une longueur de 1 m et 3 tours.
C'est l'unité au plus gros diamètre de la gamme: 12 mm contre 6,2 mm sur la 81M2, 10 mm sur la 82M et 4 mm sur la RT-81S, et son pas de 150-300 mm est le plus long du groupe. Là où les 82o et 83T travaillent de longues couronnes en O à 450 et 250-380 pcs/h, la RT-81T échange la longueur de couronne contre le débit sur câble lourd.
Caractéristiques principales
1. Enroulement sur plateau motorisé avec pas réglable de 150-300 mm: le câble épais est posé en spires ouvertes au lieu d'un paquet serré.
2. Taille de couronne: jusqu'à 10 m de produit par couronne, liée à un diamètre allant jusqu'à 45 mm.
3. Plage de fil jusqu'à 12 mm de diamètre: câbles AC, DC et USB, cordons d'alimentation, fil épais, cordes et tuyaux.
4. Liage à partir d'une bobine de ruban jusqu'à 7,5 kg, longueur de tête 0-130 mm et longueur de queue supérieure à 0 mm.
5. 1000 pcs/h sur une longueur de 1 m et 3 tours, le lien étant posé en cycle sur le plateau.
6. Fonctionnement: air à 0,55-0,65 MPa, 220 V 50 Hz, puissance jusqu'à 2800 W, 1040 x 720 x 1540 mm, 230 kg, sur roulettes avec tête d'enroulement protégée.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-RT-81T |
|---|
| Types de câbles admis | Câbles AC, DC, USB, cordons d'alimentation, fils épais, cordes, tuyaux |
|---|
| Diamètre de fil maximum | ≤ φ12 mm |
|---|
| Longueur de produit maximum | ≤ 10 m |
|---|
| Diamètre de liage | ≤ 45 mm |
|---|
| Pas d'enroulement | 150 - 300 mm |
|---|
| Longueur de tête | 0 - 130 mm |
|---|
| Longueur de queue | > 0 mm |
|---|
| Débit | 1000 pcs/h (longueur 1 m, 3 tours) |
|---|
| Pression de service | 0,55 - 0,65 MPa |
|---|
| Capacité de ruban | ≤ 7,5 kg/bobine |
|---|
| Tension | 220 V 50 Hz |
|---|
| Puissance | ≤ 2800 W |
|---|
| Dimensions | 1040 L x 720 l x 1540 H mm |
|---|
| Poids | ≈ 230 kg |
|---|
Applications
— Assemblage de cordons d'alimentation: cordons épais de 12 mm enroulés et liés pour cartons d'export.
— Emballage de tuyaux et de tubes: tuyau PVC ou caoutchouc enroulé en spires ouvertes et lié.
— Fourniture de cordes et de cordages: longueurs coupées enroulées et liées avant étiquetage.
— Distribution de câble lourd: câble de soudage et fil de bâtiment fardelés par longueur pour livraison sur site.
— Ateliers de faisceaux: jeux de câbles épais enroulés après terminaison et essai.
