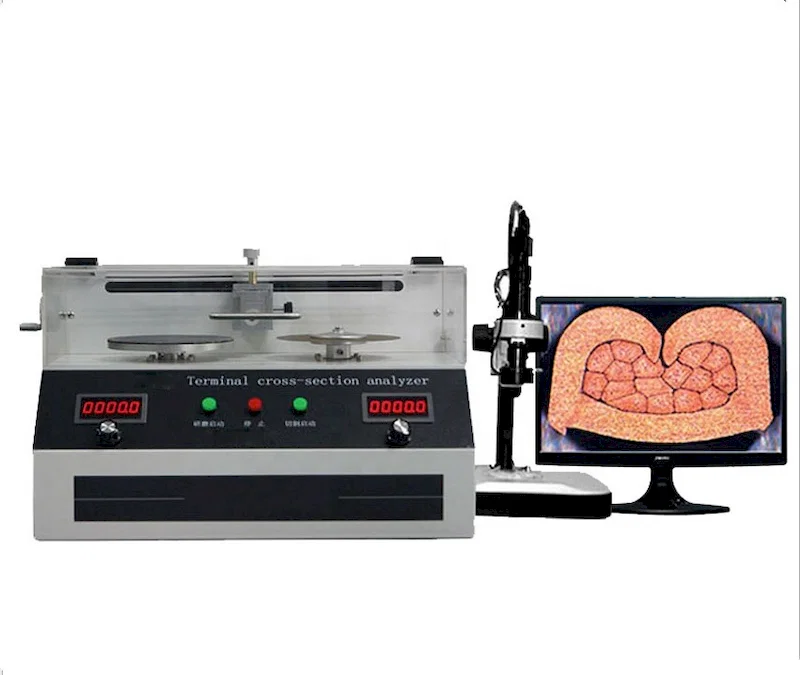

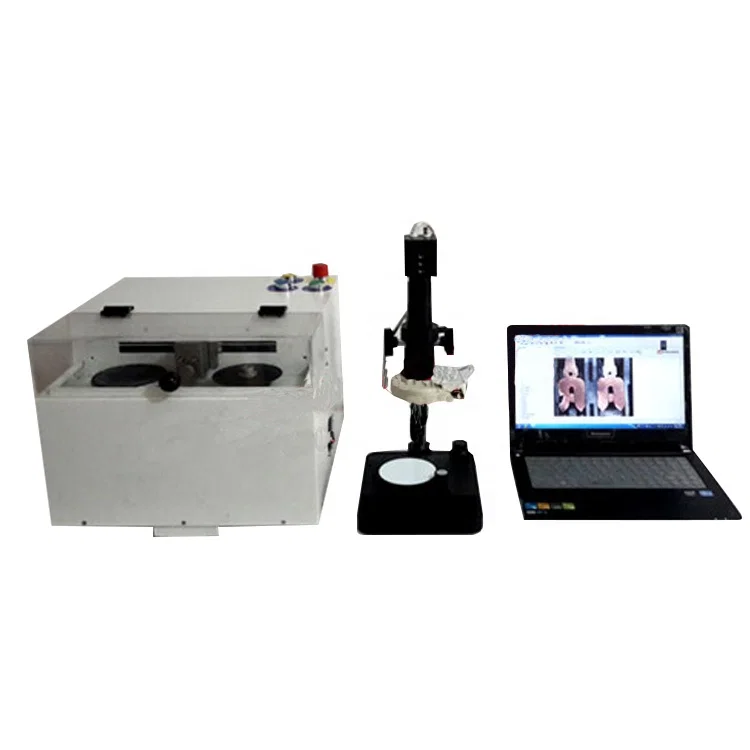

Analyseur de Section Transversale de Sertissage Automatique WPM-SE4

Obtenez une précision inégalée dans le contrôle de la qualité des faisceaux de câbles avec l’analyseur de section transversale de borne entièrement automatique WPM-SE4

Introduction:

Dans le paysage exigeant de la fabrication de faisceaux de câbles, assurant L’intégrité et la fiabilité des sertissages de bornes sont primordiales. À découvrir l’analyseur de section transversale de terminal entièrement automatique WPM-SE4, un instrument de précision à la pointe de la technologie spécialement conçu pour Révolutionnez votre processus d’inspection de la qualité des faisceaux de câbles. Ceci Un système complet n’est pas seulement une machine ; c’est une solution complète, méticuleusement conçu pour fournir des produits rapides, précis et reproductibles Analyse en coupe transversale des bornes de faisceau de câbles. De l’automobile à aérospatiale, le WPM-SE4 permet aux fabricants de tous les secteurs de garantir les normes les plus élevées de qualité de sertissage, en minimisant les défauts et Maximiser les performances du produit.

Principales caractéristiques et avantages : précision, vitesse et automatisation redéfinies

Le Le WPM-SE4 est le summum de l’excellence en ingénierie, en intégrant technologies de pointe pour offrir des performances et des performances inégalées expérience. Voici une ventilation détaillée des principales caractéristiques qui rendent Cet analyseur est un atout indispensable pour votre contrôle qualité Opérations:

• Système intégré entièrement automatique pour un flux de travail rationalisé : le WPM-SE4 est un système entièrement automatique, intégrant de manière transparente chaque étape du processus d’analyse de section transversale. De la découpe et du meulage de précision à l’échantillonnage optique, au nettoyage de la corrosion et à l’acquisition d’images, Tout est automatisé au sein d’une seule unité cohésive. Cette automatisation réduit considérablement les interventions manuelles, minimise les erreurs de l’opérateur, et garantit des résultats cohérents et reproductibles.

• Technologie brevetée de coupe et de meulage en une étape : Tirant parti de la dernière technologie brevetée, le WPM-SE4 effectue la coupe et le meulage en une seule opération synchronisée. Cette approche innovante garantit une planéité terminale parfaite – un facteur critique pour une analyse précise des sections transversales. Ceci Élimine les incohérences introduites par la coupe et le meulage séparés , offrant une préparation d’échantillon supérieure et une données.

• Vitesse sans précédent : analyse complète en seulement 3 minutes : le temps est critique dans la fabrication. Le WPM-SE4 est conçu pour la vitesse, capable d’effectuer l’ensemble du traitement et de l’analyse d’un seul terminal en 3 minutes. Ce débit exceptionnel accélère considérablement votre qualité processus d’inspection, permettant un retour d’information plus rapide, une émission plus rapide l’identification et l’augmentation de l’efficacité de la production.

• Fonctionnement simple, pratique et rapide pour une expérience utilisateur améliorée : Malgré sa technologie sophistiquée, le WPM-SE4 est conçu pour un fonctionnement simple, pratique et rapide. L’interface intuitive et les processus automatisés minimisent la formation et maximiser l’efficacité de l’opérateur. Concentrez-vous sur les résultats, pas sur procédures complexes.

• Système d’acquisition d’images haute définition importé du Japon pour une clarté sans compromis : Au cœur du WPM-SE4 se trouve un système d’acquisition d’images haute définition importé du Japon. Ce système avancé capture des images en coupe transversale incroyablement détaillées, garantissant des mesures et des analyses précises. La qualité d’image supérieure permet une évaluation précise du sertissage caractéristiques, ce qui permet de prendre des décisions plus éclairées en matière de qualité. Le système dispose d’un système vidéo HD industriel japonais de 5 millions de pixels, offrant une clarté visuelle exceptionnelle.

• Système optique à zoom sans segment importé du Japon pour une observation détaillée : L’analyseur intègre un système optique à zoom sans segment importé du Japon. Ce système optique de haute qualité offre une plage totale de grossissement vidéo de 30 ~ 312X, permettant à la fois des perspectives d’ensemble et un examen très détaillé des structures de sertissage. Cette plage de grossissement polyvalente vous assure peut analyser chaque aspect de la section transversale terminale avec des clarté.

• Composants de précision pour une fiabilité et une précision inébranlables : Le WPM-SE4 est construit avec des composants haut de gamme pour des performances durables et une précision exceptionnelle :

  • Moteur allemand : Assure un fonctionnement puissant et fiable des mécanismes de coupe et de meulage.

  • Servomoteurs japonais Panasonic (axes X et Y) : Fournissent un mouvement précis et contrôlé pour les axes X et Y pendant le processus de coupe et de meulage, garantissant la précision et répétabilité.

  • Contrôleur PLC Mitsubishi japonais : Agit comme le cerveau intelligent du système, assurant un fonctionnement fluide et coordonné de tous les processus automatisés.

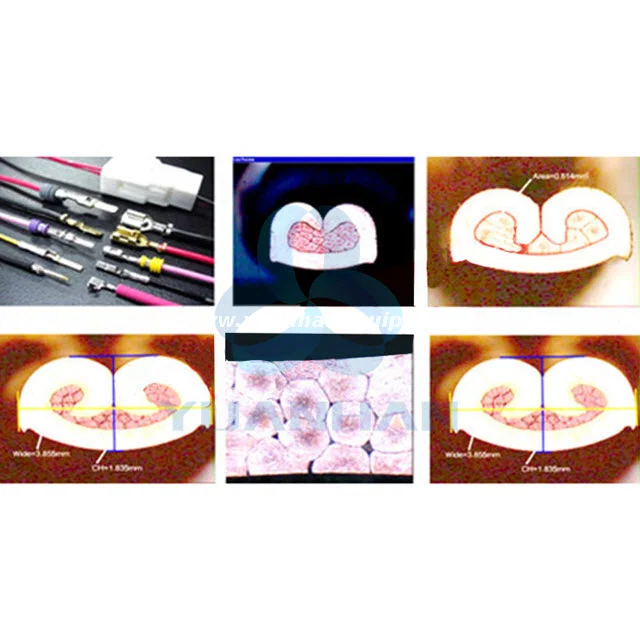

• Logiciel complet d’analyse de section de terminal (importé au Japon) : Le WPM-SE4 est équipé d’un logiciel professionnel d’analyse de section de terminal importé du Japon. Ce logiciel est spécialement conçu pour l’analyse du sertissage sections, fournissant une gamme d’outils de mesure et d’analyse Quantifier la qualité du sertissage. Pour la sécurité des données et l’intégrité logicielle, le le logiciel est équipé d’un verrou de cryptage et fourni sur CD.

• Large gamme de fils applicables pour des tests polyvalents : Le WPM-SE4 est conçu pour gérer un large éventail de tailles de fils, avec une plage de fils applicable de 0,01 ~ 50 mm2. Cette polyvalence garantit que l’analyseur peut s’adapter à une grande variété de d’applications de faisceaux de câbles, des fils de signal délicats à une plus grande puissance Câbles.

• Lame importée d’Allemagne durable et délicate : Le processus de coupe utilise une lame de 110 x 0,5 mm de diamètre importée d’Allemagne. Cette lame est réputée pour sa nature délicate mais durable, assurant des coupes nettes et précises tout en conservant un tranchant et une fiabilité à long terme.

• Nettoyage précis de la corrosion pour une clarté d’image optimale : Le système intègre un processus de nettoyage liquide de la corrosion terminale, réalisé en seulement 5 secondes. Cette étape de nettoyage rapide permet d’éliminer les débris et les contaminants du section, assurant une clarté d’image optimale pour une analyse précise.

• Éclairage LED réglable pour un éclairage constant : Un dispositif d’éclairage LED réglable entièrement blanc fournit un éclairage constant et contrôlé du terminal section transversale. Cet éclairage réglable assure une visibilité et une Qualité d’image, quel que soit le matériau du terminal ou l’éclairage ambiant conditions.

• Encombrement compact pour une intégration facile dans les espaces de travail : Avec des dimensions de W500XD350XH350, le WPM-SE4 bénéficie d’un encombrement compact, ce qui permet de l’intégrer facilement dans les espaces de travail existants du laboratoire ou de la production.

Caractéristiques techniques :

Applications:

Le L’analyseur de section transversale de terminal entièrement automatique WPM-SE4 est essentiel Pour le contrôle de la qualité dans un large éventail d’industries, notamment :

• Fabrication de faisceaux de câbles automobiles : Assurer la fiabilité et la sécurité des systèmes électriques automobiles.

• Aérospatiale et défense : Répondre à des normes de qualité strictes pour le câblage critique dans les systèmes d’aéronefs et de défense.

• Électronique grand public : Garantir la performance à long terme des terminaisons de fils dans les appareils électroniques.

• Fabrication d’équipements industriels : Vérification de la robustesse du câblage des machines et des systèmes de contrôle.
