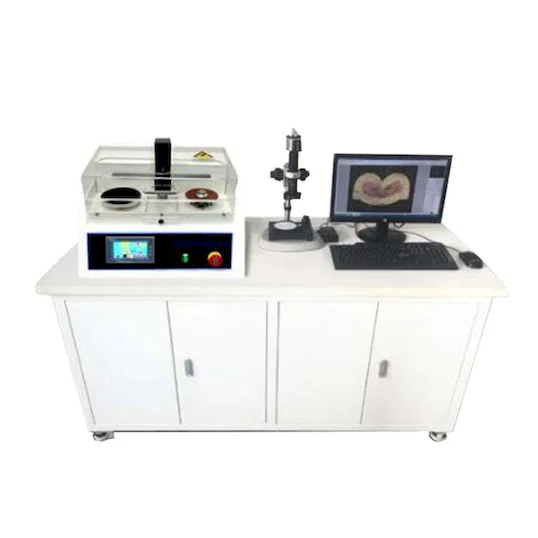

La WPM-SE4 réalise les coupes et les images de sertissages de cosses de 0,01 à 50 mm². La coupe et le polissage sont automatiques dans un même coffret de 500 x 350 x 350 mm, l'image est prise par une caméra HD industrielle japonaise de 5 mégapixels à travers un zoom 30-312X, et l'échantillon est maintenu dans le montage standard sur toute la plage de 0,01-50 mm². Une règle de référence de 0,01/10 mm est imagée avec la coupe, l'éclairage LED blanc est réglable, la lame de coupe est de 110 x 0,5 mm d'origine allemande et le papier abrasif est en 1200#. L'alimentation est en 100-240VAC, 50/60Hz.

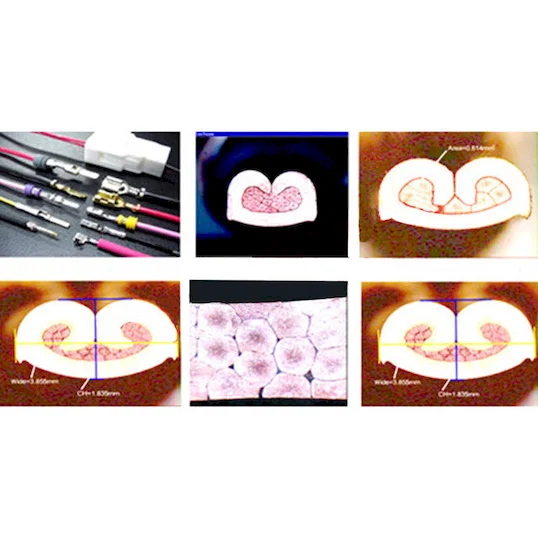

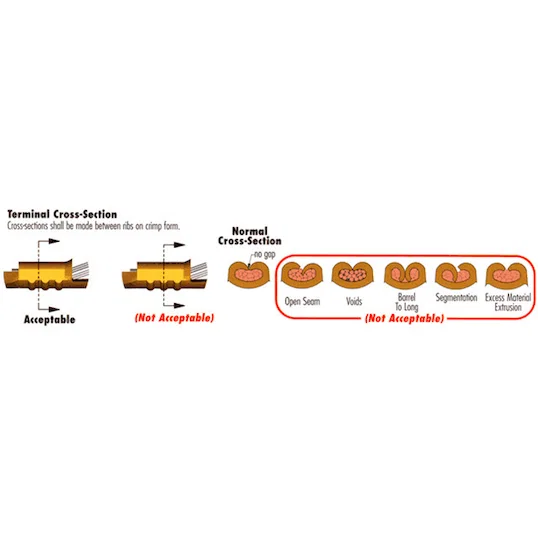

La coupe manuelle donne un résultat qui dépend de celui qui a préparé l'échantillon : trop de pression et le cuivre s'étale sur les vides, pas assez et le fût est arraché. Ici l'échantillon est bridé dans le montage, coupé avec la lame de 110 x 0,5 mm, poli sur papier 1200# puis amené sous la caméra sans être redémonté : le plan mesuré est le plan coupé. Le grossissement jusqu'à 312X rend visible un brin de 0,01 mm² : à ce réglage, la limite entre le brin et le fût est une caractéristique mesurable et non un contour gris, et la règle présente dans le champ porte l'échelle dans la mesure au lieu de la laisser estimer.
Par rapport au SES, le SE4 couvre une plage de sections plus large - 0,01-50 mm² contre 0,13-6,00 mm² - et travaille à un grossissement vidéo allant jusqu'à 312X au lieu de 0,75-5,0x par oculaire 10x. Il ne mentionne pas d'attaque électrolytique. En pratique, le SE4 est l'appareil d'un programme qui va du fil de signal de 0,01 mm² au câble de batterie de 50 mm² dans la même semaine ; le SES est l'appareil des petites cosses lorsque l'attaque électrolytique est souhaitée.
Caractéristiques principales
1. Plage de coupe de 0,01-50 mm², tenue dans un seul montage standard sur toute la plage au lieu de mandrins interchangeables.
2. Grossissement vidéo total de 30-312X, suffisant pour résoudre un brin de 0,01 mm² en haut de zoom.
3. Système d'imagerie vidéo HD industriel japonais de 5 mégapixels.
4. Lame de coupe de 110 x 0,5 mm, importée d'Allemagne ; papier de polissage 1200#.
5. Règle de référence de 0,01/10 mm imagée dans le même champ que la coupe : l'échelle est portée par l'image.
6. Coupe et polissage automatiques dans un coffret de 500 x 350 x 350 mm sur alimentation 100-240VAC, 50/60Hz, avec éclairage LED blanc réglable.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Numéro de modèle | WPM-SE4 |
|---|
| Type de machine | Analyseur automatique de coupe transversale de cosses |
|---|
| Grossissement vidéo total | 30~312X |
|---|
| Plage de fils applicable | 0,01~50mm² |
|---|
| Alimentation | 100~240VAC, 50/60Hz |
|---|
| Système d'imagerie | Système vidéo HD industriel japonais 5 millions |
|---|
| Lame | Dia.110X0,5mm (importée d'Allemagne) |
|---|
| Papier abrasif | 1200# |
|---|
| Montage standard | 0,01~50mm² |
|---|
| Règle de référence | 0,01/10mm |
|---|
| Source lumineuse | LED blanc réglable |
|---|
| Dimensions | W500XD350XH350 |
|---|
Applications
— Faisceaux automobiles : coupes de cosses de 0,22-6 mm² pour contrôler hauteur de sertissage, remplissage du fût et compacité des brins lors de l'audit de ligne.
— Cosses de câbles de batterie et d'énergie : joints cosse-câble de 16-50 mm² coupés dans le même montage que le fil de signal.
— Cordons d'appareils et d'outils électroportatifs : coupes de lames de fiche et de cosse de terre sur cordon de 0,75-2,5 mm².
— Fabrication de connecteurs : coupes de première pièce de nouvelles conceptions de cosses, mesurées au plan jusqu'à 312X.
— Laboratoires d'étalonnage et d'essai : coupes de référence préparées et photographiées pour les normes de coupe de sertissage.
