Analyseur Portable de Section Transversale de Sertissage WPM-SES

Garantissez une qualité de sertissage supérieure grâce au système d’analyse de section de sertissage ergonomique et à grande vitesse

Introduction:

Dans Le paysage manufacturier d’aujourd’hui, la fiabilité du sertissage des faisceaux de câbles connexions est primordiale pour la performance et la sécurité d’innombrables Produits. Présentation du système avancé d’analyse de la section transversale de sertissage, Une solution complète et conviviale conçue pour fabricants avec un contrôle qualité rapide et précis. Ce système est Conçu pour une préparation efficace des échantillons, une imagerie haute résolution, et une analyse précise, fournissant des informations essentielles sur la qualité du sertissage et assurer l’intégrité à long terme de vos faisceaux de câbles. De de l’automobile et de l’aérospatiale à l’électronique et au-delà, ce système est votre Outil essentiel pour maintenir les normes les plus élevées de sertissage l’excellence en matière de résiliation.

Caractéristiques et avantages clés : vitesse, précision et conception centrée sur l’utilisateur

Ceci Le système d’analyse de section transversale de sertissage est un système méticuleusement conçu solution qui combine technologie de pointe et design pratique, Offrir une suite de fonctionnalités conçues pour rationaliser votre contrôle qualité et fournir une précision inégalée :

• Découpe et meulage intégrés pour une préparation rapide des échantillons : Au cœur du système se trouve un module de coupe et de broyage intégré. Cette unité avancée effectue les deux étapes cruciales de préparation des échantillons dans un fonctionnement unique et sans faille, accélérant considérablement le flux de travail et Assurer des sections transversales constantes et de haute qualité. Cette intégration minimise la manipulation manuelle et les erreurs potentielles, ce qui permet d’obtenir plus de analyse fiable.

• Analyse à grande vitesse : résultats en moins de 5 minutes : Le temps est essentiel dans la fabrication. Ce système est conçu pour un débit rapide, capable d’effectuer l’ensemble du traitement et de l’analyse d’une seule section transversale terminale en 5 minutes. Cette vitesse exceptionnelle améliore considérablement l’efficacité de votre processus d’inspection de la qualité, permettant un retour d’information plus rapide, une émission plus rapide résolution et augmentation de la capacité de production.

• Conception ergonomique et modulaire pour le confort de l’utilisateur : Le confort de l’opérateur et la facilité d’utilisation sont des considérations clés dans la conception de ce système. La conception ergonomique minimise la fatigue de l’utilisateur, tandis que la combinaison modulaire permet un accès et une maintenance faciles aux composants. Cette approche centrée sur l’utilisateur assure un flux de travail plus fluide et plus efficace et réduit temps de formation de l’opérateur.

• Système d’acquisition d’images haute définition importé du Japon pour une clarté inégalée : profitez d’une qualité d’image exceptionnelle avec le système d’acquisition d’images haute définition importé du Japon. Ce système capture des images en coupe transversale nettes et détaillées, ce qui permet Mesure et analyse précises des sertissages les plus complexes Structures. La clarté supérieure de l’image permet une évaluation précise de paramètres de sertissage critiques, garantissant des évaluations de qualité fiables.

• Microscope haute performance avec capacités d’imagerie 3D : Le système intègre un microscope haute performance qui fournit non seulement une imagerie ultra-haute définition, mais génère également des images spatiales tridimensionnelles verticales. Cette capacité avancée offre un sens stéréoscopique puissant et une imagerie claire avec un large champ de vision. Cette perspective 3D permet d’améliorer l’analyse visuelle des structures de sertissage, permettant une compréhension plus complète de la qualité du sertissage.

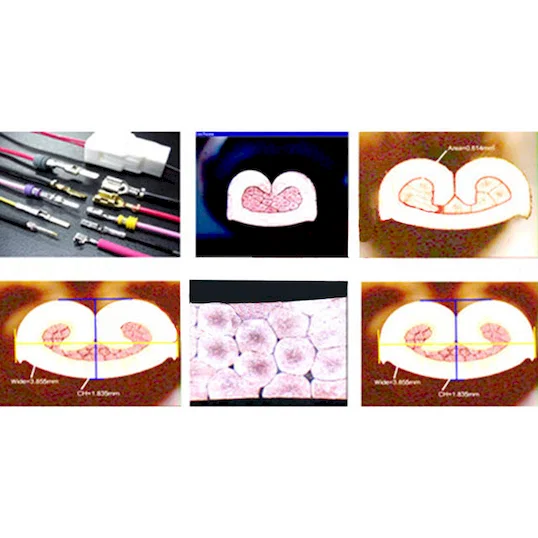

• Mesure précise et calcul de surface avec un logiciel spécialisé : Équipé d’un logiciel spécialisé, ce système permet une mesure simple et correcte de la longueur et de la surface. L’interface logicielle intuitive permet des tests quantitatifs précis Analyse des paramètres de sertissage, fournissant des données objectives pour la qualité l’évaluation et l’optimisation des processus. Cette mesure précise assure un contrôle qualité cohérent et fiable.

• Système de contrôle robuste alimenté par un automate japonais Mitsubishi : Au cœur de l’automatisation et du contrôle du système se trouve un contrôleur API japonais Mitsubishi fiable (SBL). Ce contrôleur à la pointe de l’industrie assure un fonctionnement stable et précis de tous les modules du système, contribuant ainsi à la précision et à la fiabilité du processus d’analyse.

• Large plage de coupe de module et vitesses réglables pour plus de polyvalence : Le système offre une plage de coupe de module de 0,13 à 6,00 mm2, s’adaptant à une grande variété de tailles de fil couramment utilisées dans la fabrication de harnais. De plus, les vitesses de rotation et de broyage réglables (2800 tr/min), alimentées par des moteurs allemands importés, permettent une préparation optimisée des échantillons pour différents matériaux et types de terminaux. La vitesse de coupe de 2 mm/s garantit un traitement efficace des échantillons.

• Disque de coupe de précision importé d’Allemagne pour des coupes nettes et durables : Le module de coupe utilise un disque de coupe de haute qualité (diamètre intérieur 21,7 mm, diamètre extérieur 105 mm, épaisseur 0,5 mm) importé d’Allemagne. Cette lame délicate et durable assure des coupes nettes et précises, minimisant les déformations et les préserver l’intégrité de la section transversale de la borne pour analyse.

• Réglage précis de l’axe Z et décalage de l’axe X pour un positionnement optimisé de l’échantillon : Ajustez le positionnement de l’échantillon avec la plage de réglage légère de l’axe Z de 0,00 à 5,00 mm et le décalage de l’axe X entraîné par un servomoteur japonais Panasonic. Ces réglages précis assurent un alignement optimal de l’échantillon pour les deux la coupe/meulage et l’imagerie, contribuant à une résultats.

• Électrolyse partielle Eclipse pour une meilleure clarté de surface : Pour les échantillons difficiles, le système intègre l’électrolyse partielle Eclipse, capable de traiter des zones allant jusqu’à 6 mm2 avec des temps d’électrolyse réglables de 5 à 30 secondes. Cette caractéristique améliore la clarté de surface de la section transversale, améliorant la qualité de l’image et la précision analytique.

• Grossissement et plage d’observation polyvalents : Le système optique offre une large gamme d’options de grossissement (0,75x à 5,0x avec technologie de décalage de position bloquée de 0,5 pour l’amplification et le pas de dent), permettant une observation détaillée des caractéristiques de sertissage à différentes échelles. La plage d’observation s’étend de 1,2 à 8,2 mm (direction de l’axe X), offrant une vue complète de la section transversale du sertissage.

• Éclairage LED ultra-lumineux réglable et plate-forme mobile XYZ : Obtenez des conditions de visualisation optimales avec une source lumineuse LED blanche ultra-lumineuse à l’intensité contrôlable en continu. La plate-forme mobile intégrée de l’axe XYZ avec réglage fin (portée +/- 6 mm) permet un positionnement précis et un examen de différentes zones de la section transversale en trois dimensions.

• Logiciel d’analyse complet et enregistrement des données : Le système est fourni avec le logiciel Section-ms et utilise un système vidéo HD industriel japonais avec une caméra de 3 mégapixels et une connectivité USB 2.0 pour la capture et l’analyse des images. Cette suite logicielle intégrée fournit une gamme d’outils de mesure, y compris des outils de mesure améliorés pour les taux de compression, certifiés pour une utilisation dans des industries exigeantes telles que l’automobile, les appareils électroménagers et l’informatique.

Caractéristiques techniques :

Caractéristique	Spécification
Système de contrôle	Contrôleur API Mitsubishi japonais - SBL
Plage de coupe du module	0,13 ~ 6,00 mm2
Vitesse de rotation (coupe et mouture)	2800 tr/min (moteur importé d’Allemagne)
Vitesse de coupe	2 mm / sec
Meule de coupe	Diamètre intérieur : 21,7 mm, Diamètre extérieur : 105 mm, Épaisseur : 0,5 mm (importé en Allemagne)
Vitesse de mouture du module	2800 tr/min (moteur importé d’Allemagne)
Plage de réglage de l’axe Z	0,00 ~ 5,00 millimètre
Papier de verre OD	100 millimètre
Décalage de l’axe X	Servomoteur japonais Panasonic
Zone d’électrolyse Eclipse	Jusqu’à 6 mm2
Temps d’électrolyse	5 ~ 30 secondes
Ingestion d’images	Instrument optique de haute qualité, à faible distorsion avec oculaire 10x
Amplifier plusieurs	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (technologie de décalage de position bloquée 0,5)
Pas de dent multiple	À quoi sert l'analyseur portable de section transversale de sertissage WPM-SES ? Le WPM-SES est un analyseur portable à haute vitesse conçu pour l'analyse précise de la section transversale de sertissage dans la fabrication de faisceaux de câbles et de câbles. Il est utilisé pour le contrôle qualité afin de mesurer et vérifier les dimensions de sertissage, garantissant la fiabilité électrique et la résistance mécanique des bornes pour des fils allant de 0,13 à 6,00 mm². Quelles sont les principales caractéristiques techniques de l'analyseur WPM-SES ? Le WPM-SES dispose d'un automate Mitsubishi haute performance pour un contrôle fiable, de moteurs allemands de précision pour un fonctionnement constant, d'un instrument optique 10x pour une inspection détaillée et d'une vitesse de coupe de 2800 tr/min pour une préparation d'échantillon rapide et propre. Cette combinaison garantit une analyse précise et reproductible de la hauteur, de la largeur et de la surface de section transversale du sertissage. Comment le WPM-SES améliore-t-il le contrôle qualité des faisceaux de câbles ? En fournissant une analyse rapide et sur place de la section transversale, le WPM-SES permet la détection immédiate de défauts de sertissage tels que le sous-sertissage, le sur-sertissage ou un placement incorrect du fil. Cela permet des ajustements en temps réel du processus, réduit les rebuts et les retouches, et garantit que chaque sertissage respecte les normes de l'industrie pour une fiabilité et une sécurité supérieures du produit. L'analyseur WPM-SES est-il adapté à une utilisation directe sur le plancher de production ? Oui, sa conception portable et robuste le rend idéal pour une utilisation directe en production ou dans les laboratoires de contrôle qualité. La coupe à haute vitesse et le flux de travail d'analyse intégré du système permettent aux techniciens d'effectuer des contrôles qualité sans envoyer d'échantillons à un laboratoire séparé, accélérant considérablement les cycles d'inspection et soutenant les principes de fabrication allégée. Quelles tailles de fils l'analyseur WPM-SES peut-il traiter ? Le WPM-SES est polyvalent et peut analyser les sertissages pour une large gamme de sections transversales de fils, de 0,13 mm² (ultra-fin) jusqu'à 6,00 mm². Cette large capacité le rend adapté à diverses applications dans la fabrication de faisceaux de câbles pour l'automobile, l'aérospatiale, les appareils électroménagers et l'industrie. Envoyez-nous votre question sur ce produit Nom du produit Nom* E-mail* Téléphone Détails* Code (*) Refresh Produits similaires Testeur de Faisceau Connecteur Double Rangée WPM-DC20 Demander un devis Analyseur de Section Transversale de Sertissage Automatique WPM-SE4 Demander un devis Testeur de Séquence de Couleur de Fils pour Boîtier Double Rangée WPM-8AB Demander un devis Analyseur Portable de Section Transversale de Sertissage WPM-SES Demander un devis
