Le JW-BL08 est la paire de lames utilisée dans les machines à sertir les terminaux à sertir à froid : le poinçon supérieur qui presse un fût de terminal isolé sur le conducteur, et la matrice inférieure qui porte l'enclume sous lui. C'est la pièce active du poste de sertissage et non une machine en soi, et elle se monte sur l'applicateur d'une machine de coupe et sertissage à la place du jeu de lames d'origine.

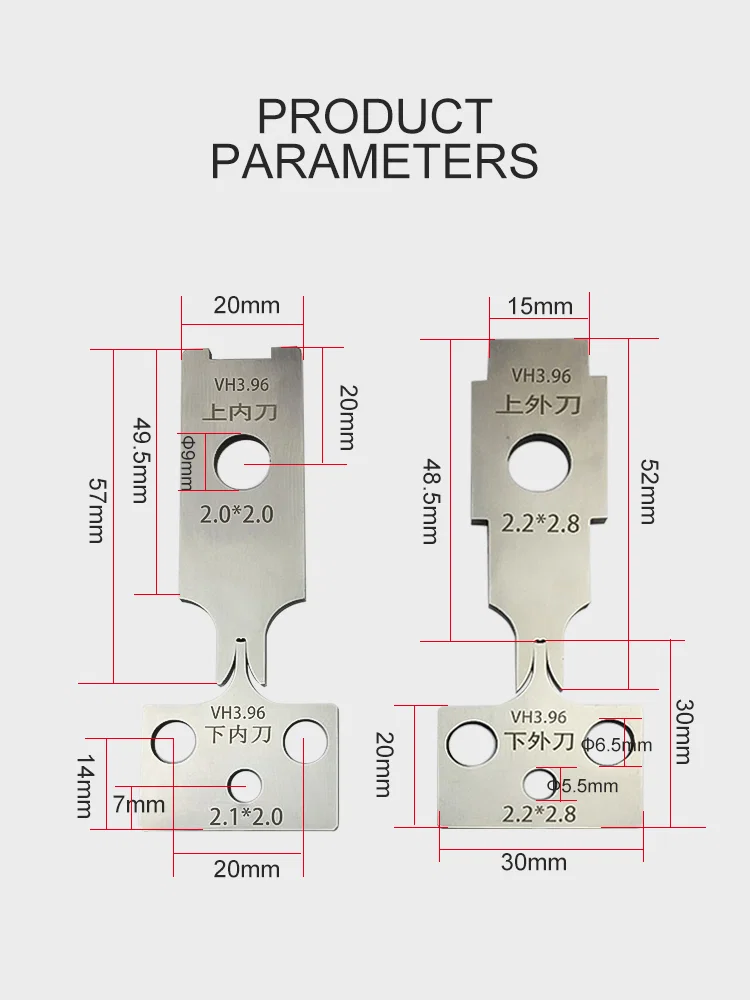

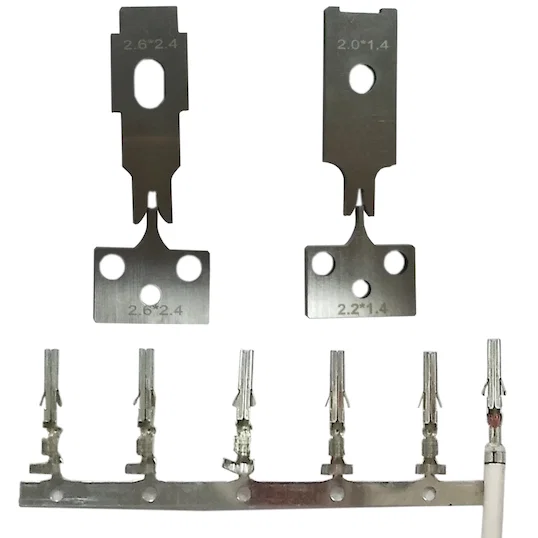

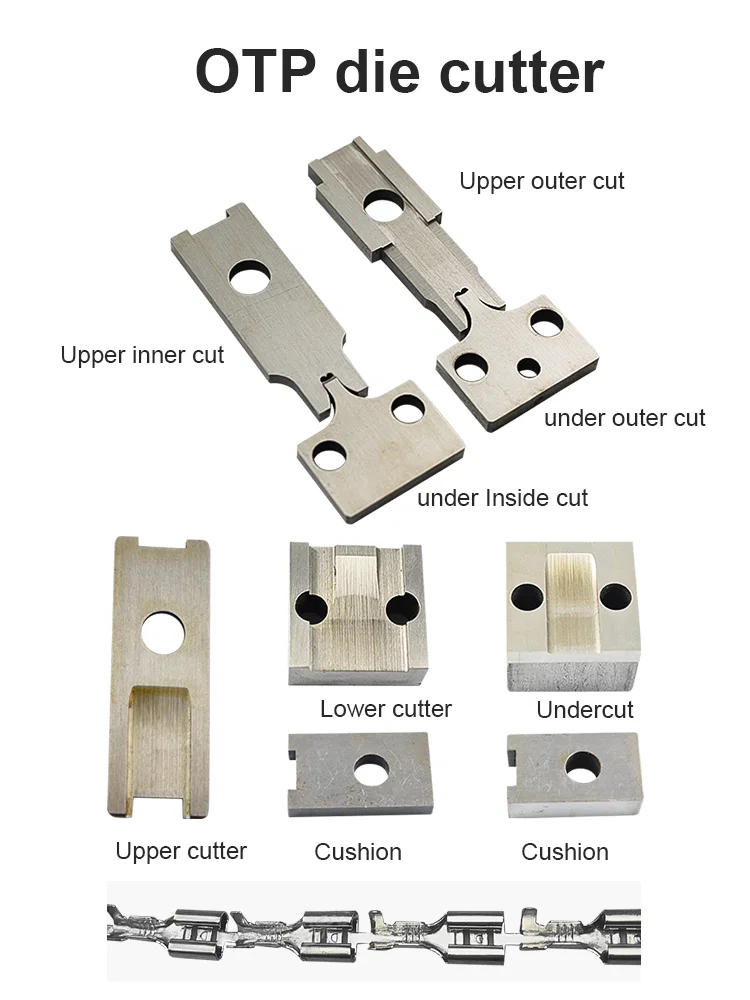

Le poinçon est réalisé d'un seul corps pressé à froid, ce que désigne la mention de grain unique : aucune ligne de joint ne traverse le pied de sertissage, le nez ne s'ouvre donc pas sous charge. Quatre matières sont proposées selon le travail. Le DC53 couvre la production courante sur cuivre et cuivre étamé ; l'acier tungstène est spécifié lorsque le revêtement du terminal est abrasif ou que le nombre de cycles est élevé ; l'acier blanc et l'acier rapide couvrent les travaux plus légers et les petites séries. Le poinçon comporte un trou de fixation sur une queue conique et un pied évasé, et la matrice est un bloc à deux trous de fixation et une empreinte formée, l'un et l'autre visibles sur la photo.
La gamme se commande par taille de terminal, et les trois tailles en stock sont marquées 4.0, 4.5 et 6.0 sur le poinçon et sur la matrice correspondante, de sorte que les deux moitiés peuvent être appairées sur l'établi avant le remontage de l'outil. Le remplacement se fait normalement par paire : dès que le pied de sertissage présente un méplat d'usure ou que l'empreinte est polie par la bande de terminaux, la hauteur de sertissage dérive et aucun réglage ne la rétablit.
Caractéristiques principales
1. Options de matière : DC53, acier tungstène, acier blanc et acier rapide, choisies selon le revêtement du terminal et le volume de production, et non une seule nuance pour tous les travaux.
2. Poinçon monobloc : pressé à froid d'une seule pièce, le pied de sertissage n'a pas de ligne de joint et ne s'écarte pas sous la charge de sertissage.
3. Paires marquées par taille : 4.0, 4.5 et 6.0 sont frappés sur le poinçon comme sur la matrice, ce qui garde les moitiés appairées lorsque plusieurs tailles se trouvent en même temps à l'outillage.
4. Ensemble supérieur et inférieur livré par paire : le pied du poinçon et l'empreinte de la matrice sont rectifiés pour travailler ensemble, la hauteur de sertissage est donc fixée par l'empreinte et non par calage du coulisseau.

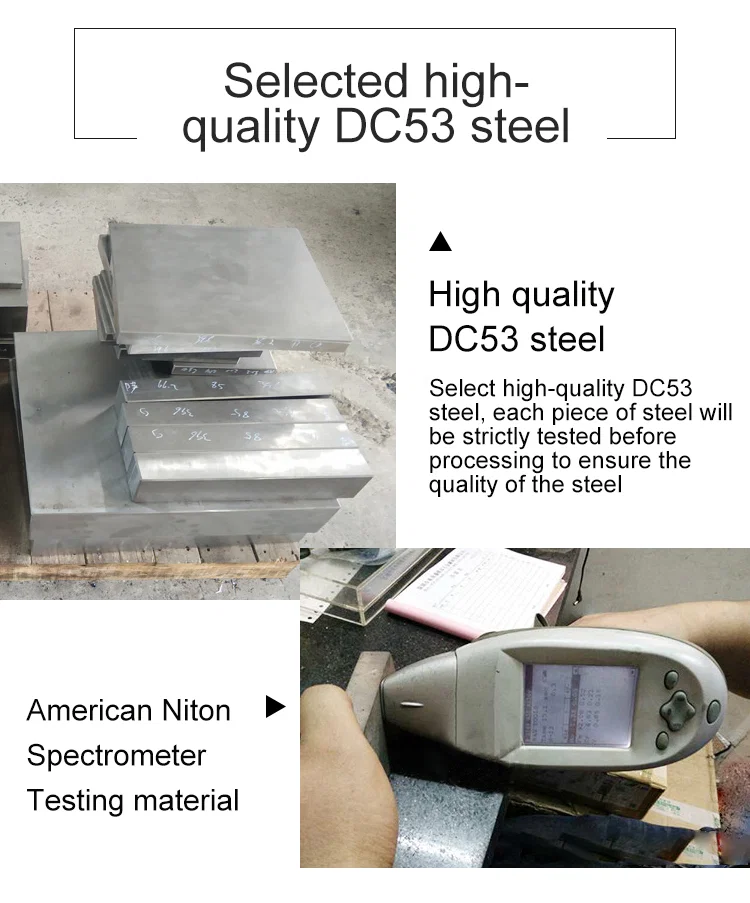

5. Vérification de matière : chaque lot est contrôlé au spectromètre Niton avant expédition, ce qui empêche une nuance mélangée d'entrer dans une commande de lames.
6. Étendue du remplacement : une paire par taille de terminal, changée lorsque le pied se méplatit ou que l'empreinte se polit, le réglage existant de l'applicateur restant inchangé.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-BL08 |
|---|
| Article | Lame de machine à sertir à froid (poinçon supérieur et matrice inférieure) |
|---|
| Matières disponibles | Acier DC53, acier tungstène, acier blanc, acier rapide |
|---|
| Procédé | Pressé à froid, grain unique |
|---|
| Marquages de taille | 4.0 / 4.5 / 6.0 frappés sur poinçon et matrice (photo) |
|---|
| Type de terminal | Terminaux à l'unité, isolés et nus |
|---|
| Contrôle qualité | Essai au spectromètre Niton |
|---|
| Application | Sertissage de terminaux à l'unité, dénudage de fil, coupe de câble |
|---|
Applications

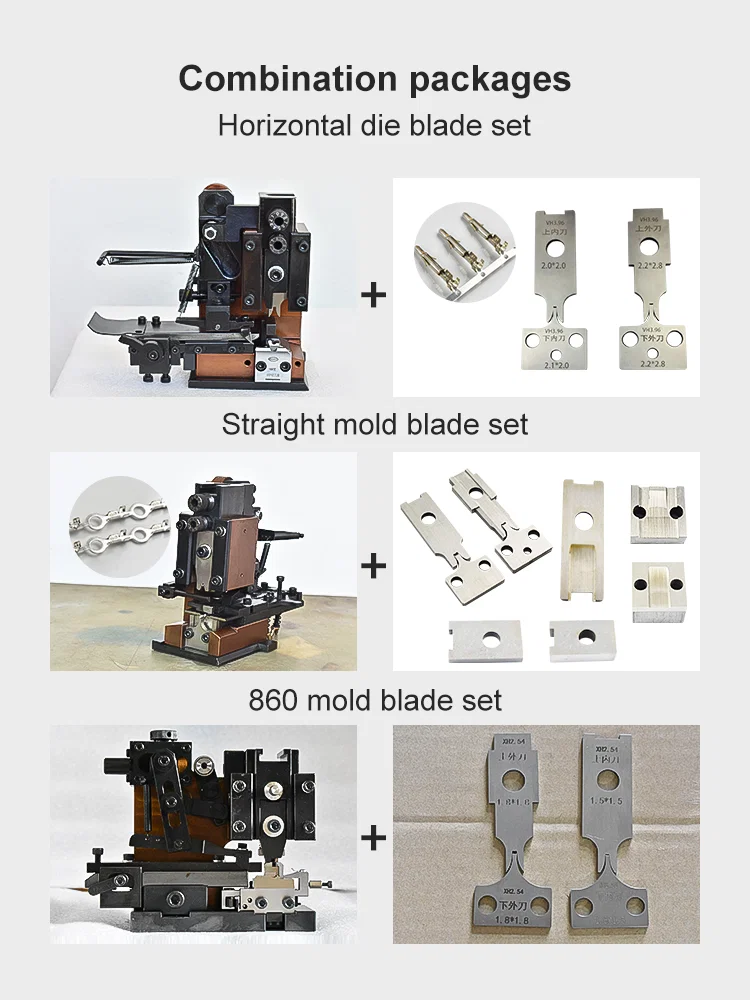

— Postes de sertissage de terminaux à l'unité sur machines de coupe et sertissage, avec terminaux à bague et à fourche isolés dans la plage 4.0 à 6.0 présentée sur la photo.
— Machines à terminaux équipées de plusieurs tailles, une paire poinçon et matrice marquée étant conservée par taille.

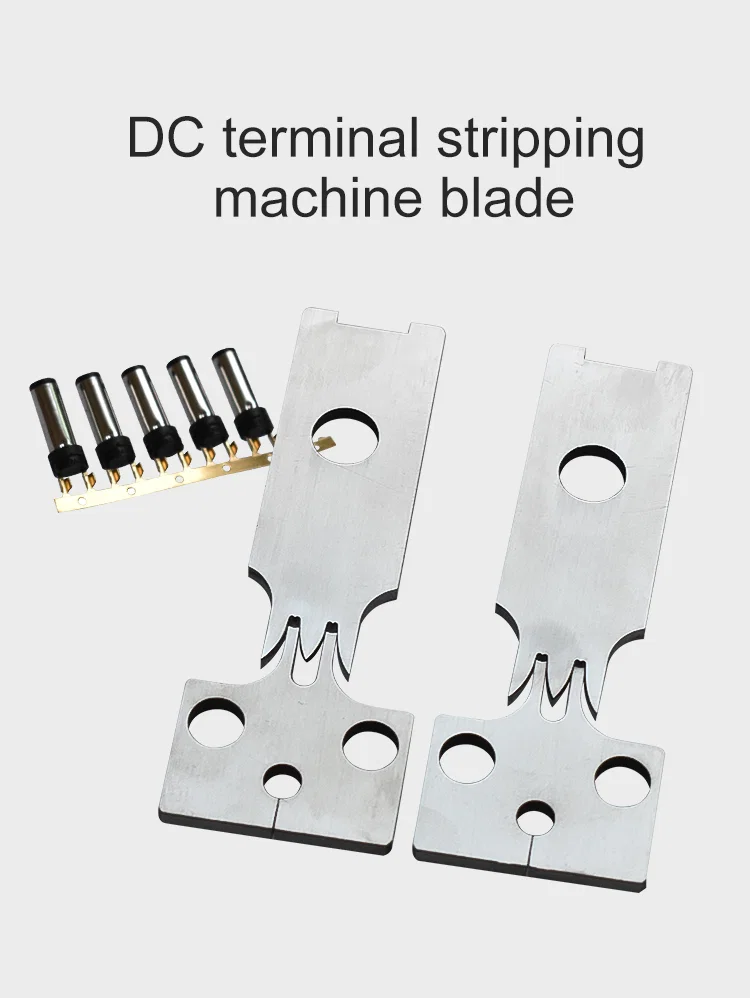

— Postes combinés coupe-dénude-sertissage, où le même porte-outil coupe et dénude aussi le câble avant la mise en place du terminal.
— Ateliers de harnais remplaçant un poinçon qui a pris un méplat, sans reprendre le réglage de l'applicateur.
— Réoutillage après un changement de taille de référence de terminal, l'empreinte devant suivre le nouveau fût.
