Galets caoutchouc et galets de guidage JW-BL15

📅 2025-04-27 👁️ 550

Le JW-BL15 est le jeu de galets caoutchouc et de galets de guidage pour dénudeuses numériques. Ce sont les pièces d'entraînement et de guidage de la tête, et non des pièces coupantes : le galet caoutchouc tire le câble à longueur et le galet de guidage le maintient sur l'axe pendant la fermeture des lames.

Le galet est un bandage caoutchouc lié à un noyau aluminium, avec une bague acier dans le moyeu et un trou de vis de blocage radial traversant le flanc, l'un et l'autre visibles sur la photo. Le noyau aluminium maintient une masse tournante faible, ce qui compte sur une machine qui arrête et inverse l'avance plusieurs fois par minute ; le bandage caoutchouc est ce qui accroche l'isolant sans le marquer. La photo montre le jeu en deux hauteurs, les galets hauts pour l'avance et les plus bas pour le guidage, empilés ensemble tels que livrés. Le bandage étant une pièce d'usure, le galet se juge sur sa surface : une bande de roulement vitrifiée ou polie patine sur un isolant lisse, et une bande ovale avance de quelques dixièmes en moins ou en plus.

Les galets se commandent selon le modèle de machine et la plage de câbles. Ils se remplacent par paire, un galet usé face à un neuf tirant le câble hors de l'axe, et la fixation par vis de blocage permet de faire le changement sur l'arbre sans toucher à l'alignement de la tête.

Caractéristiques principales

1. Bandage caoutchouc sur noyau aluminium : accroche l'isolant sans le marquer, avec une masse tournante faible pour une avance rapide.

2. Bague acier : un moyeu trempé qui reprend l'arbre et la vis de blocage sans déformer le noyau aluminium.

3. Trou de vis de blocage radial : le galet se bloque sur l'arbre par le trou latéral, il peut donc être changé sans déposer la tête.

4. Deux hauteurs de galets dans le jeu : les hauts pour l'avance et les bas pour le guidage, comme sur la photo.

5. Répartition des fonctions : avance et guidage uniquement, la pièce se définit donc par la plage de câbles et le diamètre d'arbre, et non par la géométrie de lame.

6. Remplacement par paire : les galets se changent par deux, ce qui maintient le câble sur l'axe de la tête de dénudage.

Spécifications techniques

ParamètreSpécification
ModèleJW-BL15
ArticleGalet caoutchouc et galet de guidage
Type de composantGalet caoutchouc et galet de guidage
Matériau du noyauAluminium
MoyeuBague acier (photo)
FixationTrou de vis de blocage radial (photo)
FonctionEntraînement et guidage réguliers du fil
CompatibilitéDénudeuses numériques, dénudeuses et coupeuses de fil

Applications

— Dénudeuses numériques entraînant le câble à longueur avant la fermeture des lames.

— Coupeuses de fil qui mesurent par rotation de galet, où un bandage vitrifié avance trop court.

— Positions de guidage sur la tête, maintenant le câble sur l'axe entre les lames.

— Lignes travaillant des isolants lisses ou souples, où un galet marqué ou patinant est la raison courante d'un changement.

— Remplacement par paire après vitrification ou usure ovale de la bande, avec l'arbre et la vis de blocage existants.

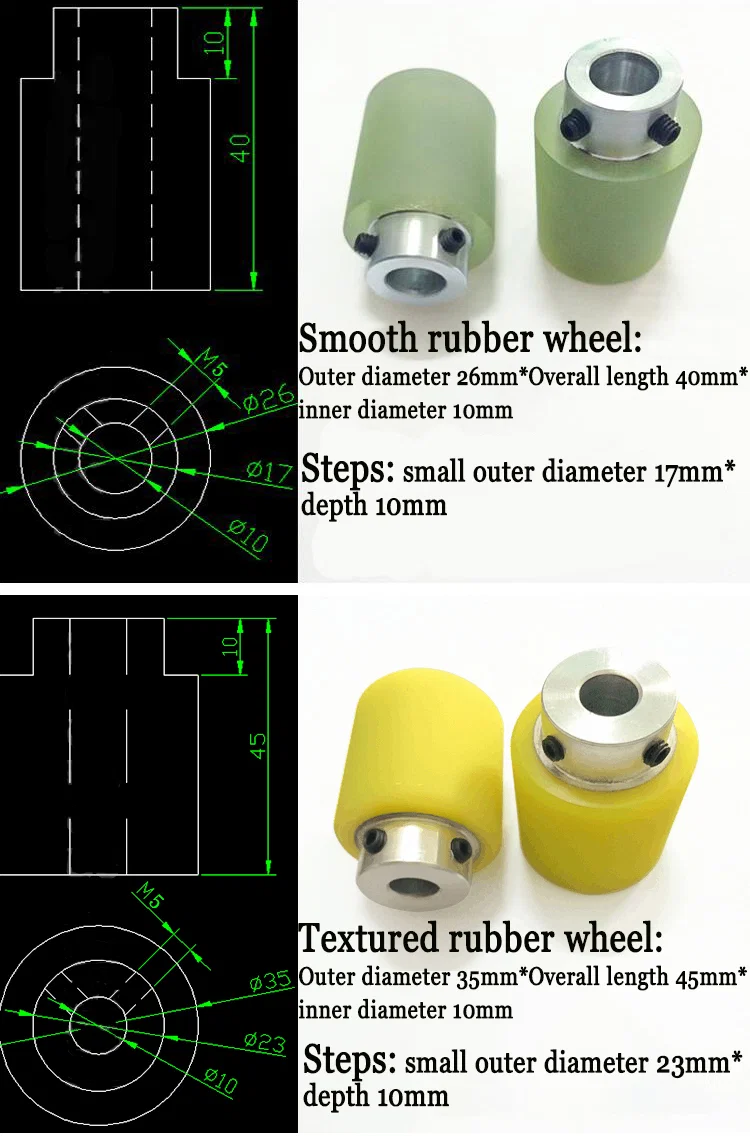

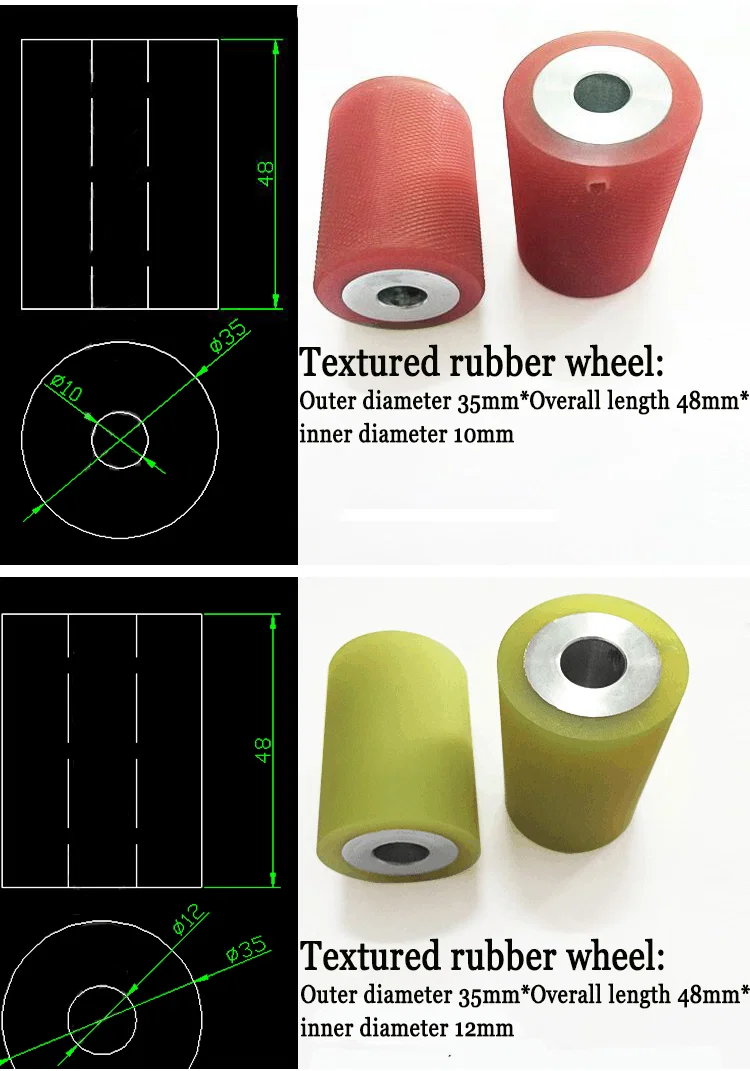

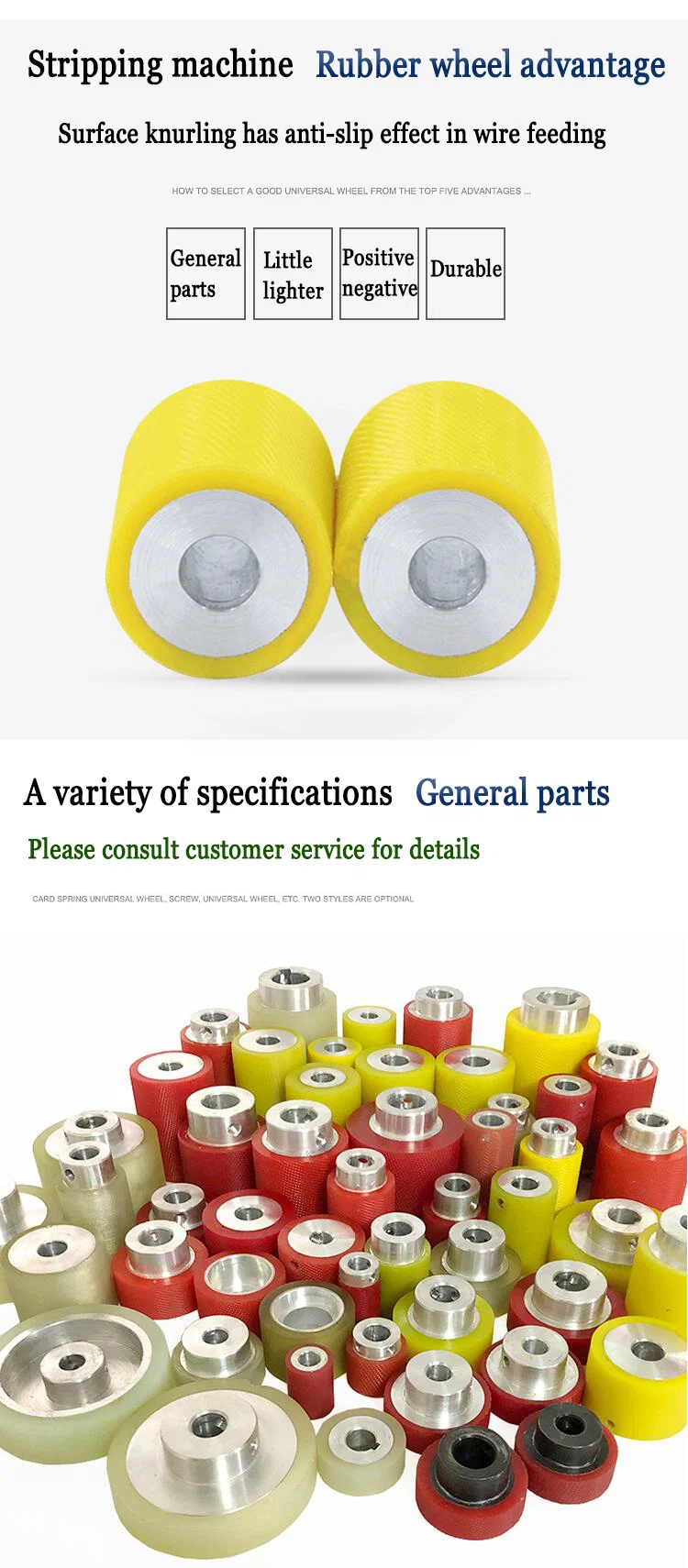

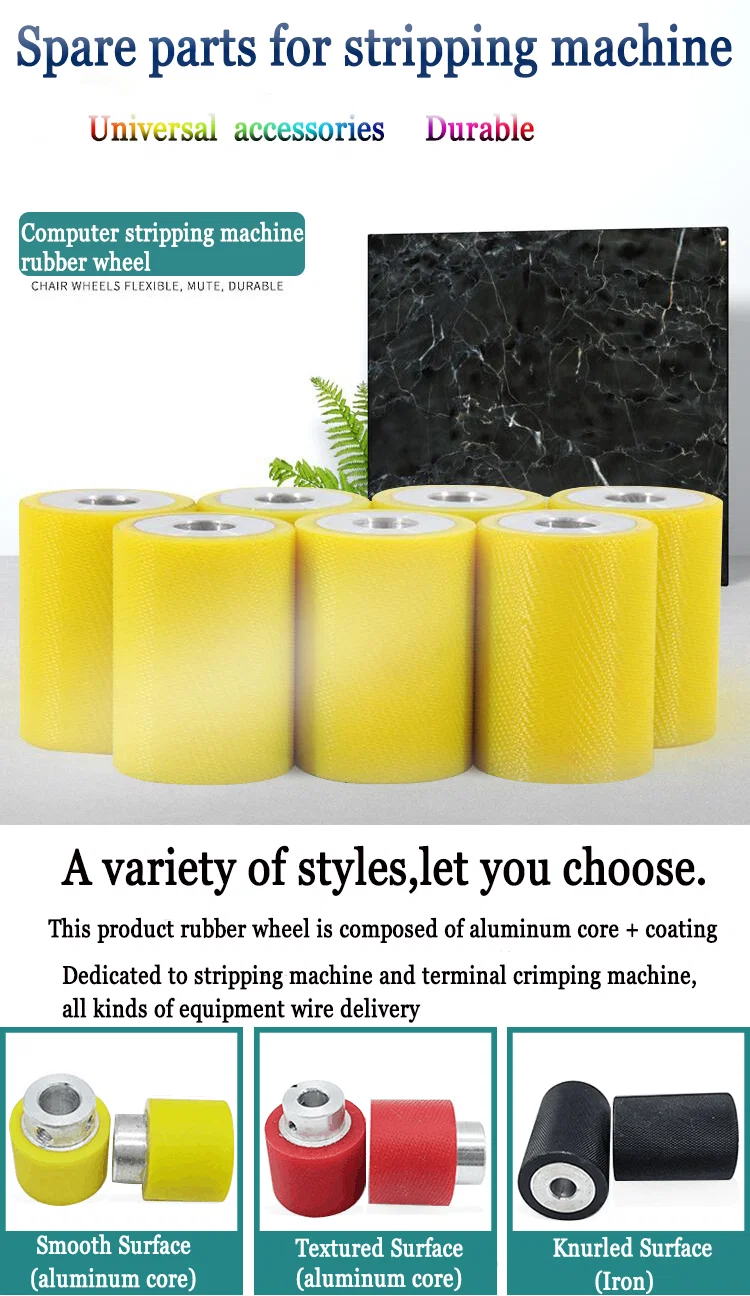

Galets d'avance caoutchouc JW-BL15 en finitions jaune, rouge et noire moletéeDeux galets d'avance jaunes en polyuréthane et un assortiment de galets rouges et jaunesGalet caoutchouc lisse 26x40 mm et galet texturé 35x45 mm avec plans cotésGalets caoutchouc texturés 35x48 mm avec alésages de 10 mm et 12 mm
