Lame de dénudage dentée pour dénudeuse 3F JW-BL04
Lame de dénudage dentée pour dénudeuse 3F JW-BL04 Thumb

Lame de dénudage dentée pour dénudeuse 3F JW-BL04

📅 2025-04-27 👁️ 1,477

La JW-BL04 est une lame de dénudage dentée pour machines de dénudage verticales de type 3F, désignée par le fabricant comme la lame à dents dédiée à la tête de dénudage 3F. Elle se monte sur la tête et agit comme une rangée de dents de coupe sur l'isolation plutôt que comme un tranchant droit unique.

Le plan montre deux dentures. La lame grossière porte cinq dents au pas de 10 mm sur un corps de 60 mm, ce qui convient aux isolations épaisses où chaque dent doit mordre profondément ; la lame fine porte une rangée plus longue de petites dents au même repère de 10 mm, pour les isolations à paroi mince où une dent profonde atteindrait le conducteur. Les dents entaillent l'isolation sur la circonférence et l'ouvrent à la course d'arrachement, ce qui permet à une tête verticale de dénuder sans entailler les brins.

La lame est fixée par deux trous espacés de 50 mm sur le corps de 60 mm, avec une marge de 5 mm en bout, ce qui la positionne sur la tête existante sans réglage. Elle s'achète en remplacement lorsque les dents s'émoussent ou s'ébrèchent, la denture étant choisie selon l'isolation utilisée.

Caractéristiques principales

1. Dimensions du corps : 60 mm de long et 24 mm de large, adaptées à la tête de dénudage 3F.

2. Pas des dents : 10 mm entre dents sur la lame grossière, cinq dents sur le tranchant.

3. Variante fine : rangée plus longue de petites dents sur le même corps de 60 x 24 mm, pour isolation à paroi mince.

4. Fixation : deux trous de montage à 50 mm d'entraxe, avec une marge de 5 mm jusqu'au bout du corps.

5. Action de coupe : les dents entaillent l'isolation et l'ouvrent à la course d'arrachement au lieu d'une coupe droite unique.

6. Rôle de rechange : lame à dents prête au montage sur tête 3F, choisie selon l'épaisseur d'isolation.

Spécifications techniques

ParamètreSpécification
ModèleJW-BL04
TypeLame de dénudage dentée, dénudeuse 3F
Longueur du corps60 mm (plan)
Largeur du corps24 mm (plan)
Entraxe des trous de fixation50 mm (plan)
Marge en bout5 mm (plan)
Pas des dents10 mm (plan)
Nombre de dents5 dents grossières, rangée fine multi-dents (plan)
Fixation2 trous de fixation

Applications

— Dénudeuses verticales 3F : entaille de l'isolation et arrachement sur fil de bâtiment rond.

— Denture grossière pour isolation PVC et caoutchouc épaisse, où chaque dent doit traverser la paroi.

— Denture fine pour isolation à paroi mince et fil de câblage, où une dent profonde atteindrait le conducteur.

— Remplacement de lames à dents émoussées ou ébréchées sur les têtes 3F existantes.

— Lignes d'assemblage de câbles changeant de type d'isolation entre deux commandes et de denture en conséquence.

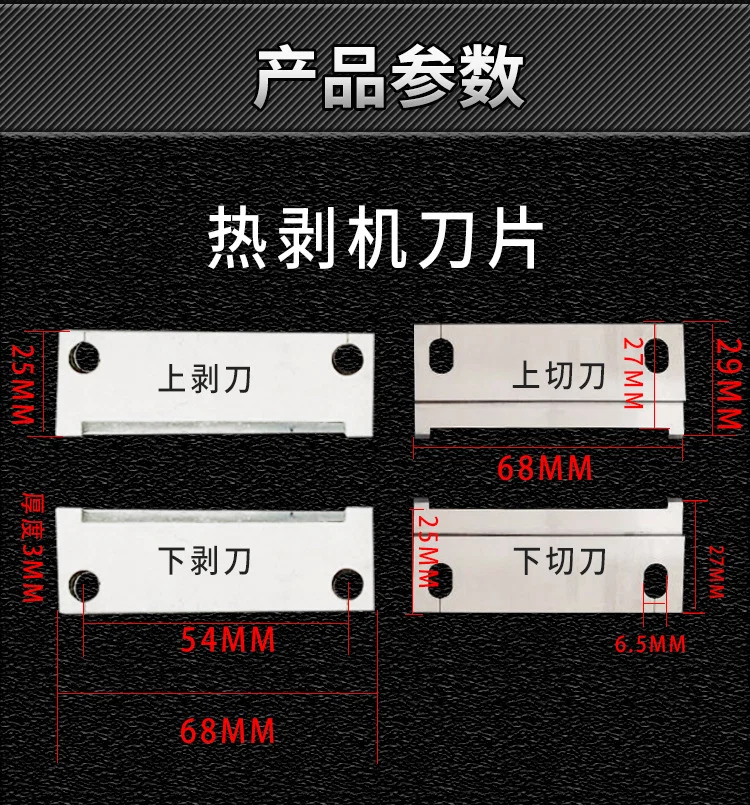

Jeu de lames de dénudeuse 3F : couteau supérieur, couteau inférieur, dénudeur supérieur, lame de dénudageVue listant quatre problèmes de machine : qualité produit insuffisante, lames fragiles, configuration incomplète, conception ancienne à fonction uniqueQuatre lames de dénudeuse 3F au-dessus d'une petite dénudeuse pneumatique bleuePlan coté : couteaux supérieur et inférieur 3F, dénudeur et lame de dénudage, cotes en millimètresCouteaux et dénudeurs 3F affûtés, avec présentoirs de lames de rechange en stockDénudeuse pneumatique 3F à capots moletés, base bleue et câble cinq conducteurs dénudéVues de détail : lame haut de gamme, vérin auxiliaire, distributeur pneumatique et vérin principalPièces repérées de la dénudeuse : vérins de dénudage et de serrage, pinces supérieure et inférieure, électrovanne, pédaleJeu de lames de dénudeuse 3FN auprès d'une dénudeuse pneumatique bleue compacteLames de dénudeuse thermique, avec presse de dénudage chauffante, régulateur numérique et pédaleTailles de lames de dénudeuse thermique : dénudeurs et couteaux supérieur et inférieur, 68 mm, épaisseur 3 mmLames réelles : couteaux plats à encoche carrée et lames de dénudage à dents en V en zigzagJeu de lames de dénudeuse 3F : deux couteaux et deux dénudeurs auprès d'une dénudeuse à bâti vertLames spéciales 3F à dents crantées montées sur une petite dénudeuse pneumatiqueTableau des tailles de lames pour machines 3F et 3FN, 50-60 mm de long, 3 mm d'épaisseur
