Enrouleuse-lieuse automatique de câble 260 mm JW-F01

📅 2026-05-07 👁️ 1,300
  • Modèle de produit: JW-F01

  • Spécifications

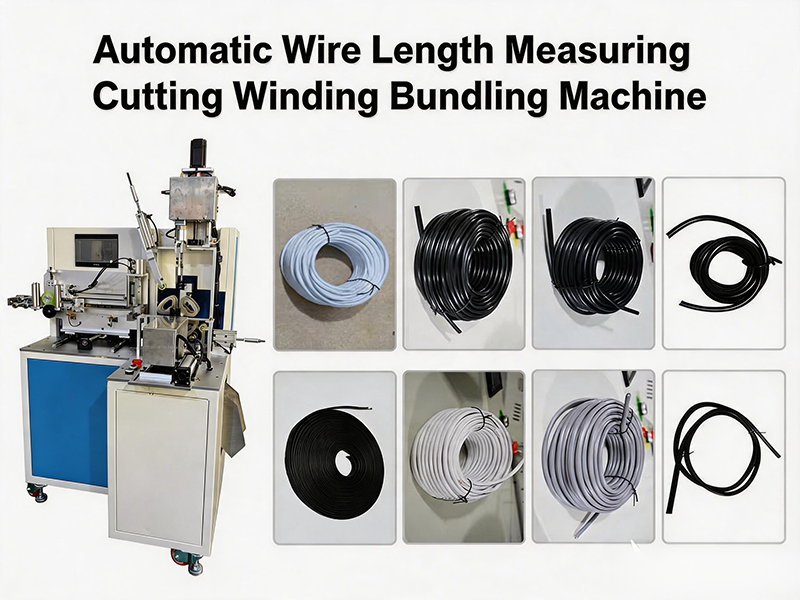

    Machine automatique de mesure, coupe, enroulement et liage de longueur de fil JW-F01
    Lieu d'origine Xiamen, Chine
    Numéro de modèle JW-F01 / JW-M01 / JW-M02
    Plage de diamètre extérieur du fil OD 1–10mm (personnalisable)
    Diamètre d'enroulement maximal 260mm (personnalisable)
    Diamètre extérieur maximal de la bobine 230mm
    Diamètre intérieur minimal de la bobine 70mm
    Hauteur maximale de la bobine 100mm
    Largeur maximale 110mm (personnalisable)
    Poids maximal de la bobine 10 kg
    Vitesse d'enroulement 700 tr/min (personnalisable)
    Pression d'air 0,4–0,65 MPa
    Alimentation électrique 110/220 VCA, 50/60 Hz
    Dimensions hors tout 950×950×950 mm
    Poids de la machine 170 kg (JW-F01) / 230 kg (JW-M02)
  • Demander un devis

La JW-F01 est une enrouleuse automatique qui mesure, coupe, enroule et lie le câble en une seule passe continue. Elle traite du fil de 1 à 10 mm de diamètre extérieur, enroule des couronnes jusqu'à 260 mm de diamètre et 10 kg, et tourne à 700 tr/min. Les câbleries et les usines de harnais l'utilisent pour transformer des bobines en couronnes conditionnées sans opérateur posté au dévidoir.

Caractéristiques principales

  • Cinq postes en ligne— alimentation, mesure de longueur, coupe, enroulement, liage et évacuation sont intégrés : la couronne sort prête pour l'emballage.
  • Marche sans surveillance— les programmes tournent 24 heures sans présence, et un opérateur peut surveiller plusieurs machines, soit un gain de cinq à dix fois sur l'enroulement manuel.
  • Commande asservie en boucle fermée— la résolution atteint 0,01 mm, l'erreur de pas d'enroulement reste dans 0,02 mm et la tension varie de 0,5 N au maximum.
  • Enroulement en couches régulières— la coordination du servo et des capteurs évite recouvrements, croisements et desserrages, ce qui garde la couronne stable pendant l'emballage et le transport.
  • Rappel de recette— les paramètres sont mémorisés en programmes : une commande répétitive est reproduite à partir des mêmes données au lieu d'être réapprise à la main.
  • Ensemble de protections— les alarmes de rupture de fil, de manque de matière, de surcharge, de basse pression d'air et de surchauffe arrêtent la machine avant toute perte de produit.
  • Bâti compact— une implantation de 950 × 950 × 950 mm et un faible niveau sonore conviennent aux ateliers existants.

Spécifications techniques

ModèleJW-F01, JW-M01, JW-M02
Lieu de fabricationXiamen, Chine
Diamètre extérieur de fil1–10 mm, personnalisable
Diamètre d'enroulement maximal260 mm, personnalisable
Diamètre extérieur maximal de couronne230 mm
Diamètre intérieur minimal de couronne70 mm
Hauteur maximale de couronne100 mm
Largeur maximale de couronne110 mm, personnalisable
Poids maximal de couronne10 kg
Vitesse d'enroulement700 tr/min, personnalisable
Pression d'air0,4–0,65 MPa
Alimentation110/220 V AC, 50/60 Hz
Dimensions950 × 950 × 950 mm
Poids170 kg (JW-F01), 230 kg (JW-M02)

Applications

  • Mise en couronne de fil de bâtiment et de câble d'équipement pour expédition
  • Câble réseau et de commande conditionné en couronnes de tailles fixes
  • Bobines d'alimentation de harnais d'appareils préparées pour la ligne d'assemblage
  • Fil de petit diamètre enroulé en quantités de vente au détail et d'échantillon

Pourquoi choisir ce modèle

Le diamètre, la largeur de couronne et la vitesse d'enroulement sont personnalisables : la sortie s'accorde au carton d'emballage et non l'inverse. Équipement de coupe et liage de fil, elle remplace un banc de mesure, une coupeuse et un poste de liage séparés par un seul flux en ligne. Les machines sont construites à l'usine de Xiamen, où le programme de couronne est réglé sur les échantillons de l'acheteur avant expédition. La mise en service à distance et la revue des paramètres sur la machine automatique complète sont incluses, ce qui raccourcit la montée en cadence après installation.

Machine automatique de mesure de longueur, coupe, enroulement et liage de fil JW-F01
Machine automatique de mesure de longueur, coupe, enroulement et liage de fil JW-F01
Machine automatique de mesure de longueur, coupe, enroulement et liage de fil JW-F01
Machine automatique de mesure de longueur, coupe, enroulement et liage de fil JW-F01
Machine automatique de mesure de longueur, coupe, enroulement et liage de fil JW-F01
