Lieuse automatique de couronnes 50 mm CRT-03SL-A

📅 2025-11-02 👁️ 1,499
  • Modèle de produit: CRT-03SL-A

  • Spécifications

    Spécifications de la bobine: Diamètre intérieur 50 mm (non réglable), diamètre extérieur 75-100 mm, hauteur 50 mm (non réglable)
    Données de production: 3 liens par bobine, vitesse de bobinage 1-10 tours/seconde (configurable), efficacité de production 36 PCS/H (955 circles/PCS)
    Conditions d'application: Câble à âme de fer gainé de caoutchouc ties (≤5KG/roll), pression d'air 0.5-0.6 MPa, tension 220V/50 Hz
    Spécifications de la machine: Puissance 5.0 kW/H, dimensions 1580L × 1420L × 1870H mm, poids environ 650 KG
    Dimensions d'emballage: Caisse en bois d'exportation 1670 × 1520 × 2050 mm
  • Demander un devis

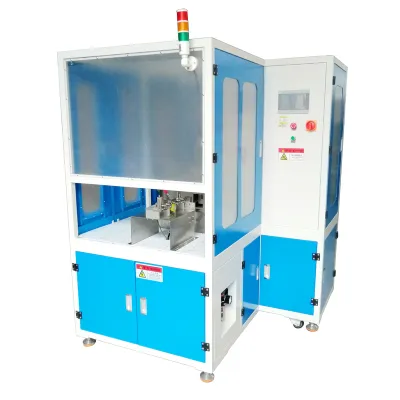

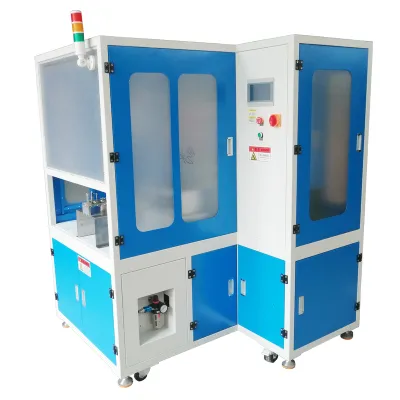

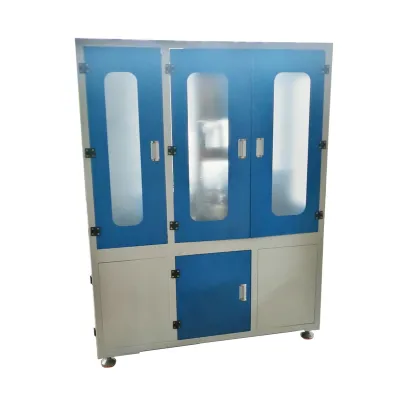

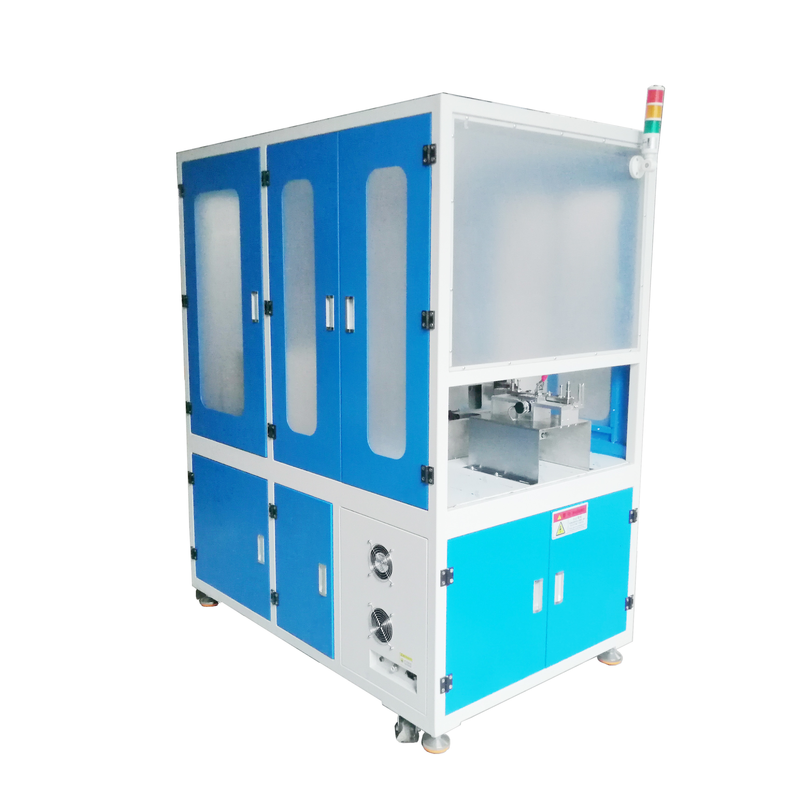

La CRT-03SL-A est une lieuse automatique qui coupe et enroule de petites couronnes en un seul cycle. Elle produit des couronnes de 50 mm de diamètre intérieur, 75–100 mm de diamètre extérieur et 50 mm de hauteur, en posant trois attaches sur chacune. Les fabricants de câble et de cordon l'utilisent là où l'attache manuelle ne suit plus le débit de l'enrouleuse.

Caractéristiques principales

  • Enroulement, coupe et attache en un cycle— la couronne sort déjà attachée de la machine : aucun poste d'attache hors ligne n'est nécessaire.
  • Trois attaches par couronne— les attaches sont amenées, mises en tension et coupées automatiquement sur chaque pièce.
  • 36 couronnes par heure— valeur donnée pour 955 tours par pièce, ce qui fixe la cadence de planification d'une ligne.
  • Enroulement 1–10 tr/s— la vitesse est réglée en recette selon la raideur du conducteur et le poids de la couronne.
  • Servo sur chaque axe— des servos YAKO animent l'enroulement, la nappe verticale et horizontale, le serrage, l'avance et l'amenée d'attache.
  • Ensemble de commande de marque— PLC Fatek, écran tactile Wecon bilingue de 7 pouces, alimentation Mean Well et codeur OMRON 2000 impulsions.
  • Alarmes de manque— un feu tricolore et un buzzer signalent le manque d'attaches ou de matière sur le gros rouleau avant l'arrêt du cycle.

Spécifications techniques

ModèleCRT-03SL-A
Diamètre intérieur de couronne50 mm, non réglable
Diamètre extérieur de couronne75–100 mm
Hauteur de couronne50 mm, non réglable
Attaches par couronne3
Vitesse d'enroulement1–10 tours/seconde, configurable
Rendement36 pcs/h (955 tours par pièce)
Matériau d'attacheÂme métallique revêtue caoutchouc, ≤5 kg par rouleau
Pression d'air0,5–0,6 MPa
Puissance5,0 kW/h, 220V / 50Hz
Dimensions (L × l × H)1580 × 1420 × 1870 mm
PoidsEnv. 650 kg
Caisse d'export1670 × 1520 × 2050 mm

Applications

  • Petits cordons d'alimentation et cordons d'appareils
  • Couronnes de câble USB et de données
  • Couronnes de prolongateurs et de cordons de démarrage
  • Couronnes de fil conditionnées pour la vente au détail
  • Petites séries où le nombre de couronnes est fixé par le client

Pourquoi choisir ce modèle

Le diamètre intérieur et la hauteur de couronne sont fixés à 50 mm : la machine est commandée pour un format de couronne et non achetée comme enrouleuse polyvalente. La vitesse d'enroulement et le nombre d'attaches sont mémorisés en recettes, ce qui raccourcit le changement de type de câble. La caisse d'export est construite en 1670 × 1520 × 2050 mm pour le fret maritime. Les attaches étant posées sur la machine, la couronne n'est plus manipulée entre l'enroulement et l'emballage.
