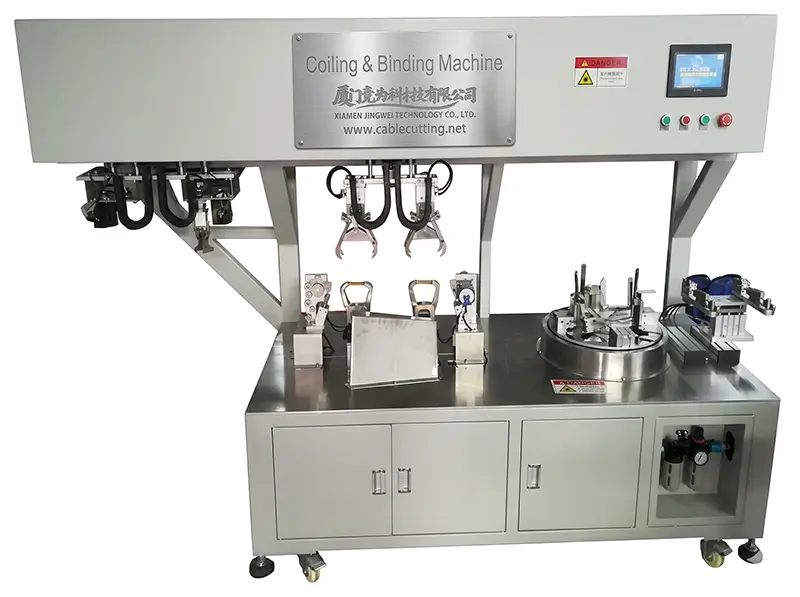

Machine Automatique Bobinage Liage WPM-RT-82T

Name: Machine Automatique Bobinage Liage WPM-RT-82T
Brand: Xiamen Jingwei - Fabricant de machines de bobinage et liage
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Modèle de produit: WPM-RT-82T
Les machines automatiques à tordre et à attacher les fils, les machines automatiques à enrouler et à lier, ainsi que les machines à attacher les faisceaux de fils et de câbles sont tous des exemples d’équipements de liage automatisés. Convient pour câble AC/DC/USB Aspect de l’enroulement Grand ruban à une cravate de 8 mots Longueur de ligne applicable ≤10 m Diamètre de fil applicable ≤ φ 12 mm L’espacement de l’enroulement est de 150-300 mm Diamètre de reliure ≤45 mm La longueur de la tête est de 0-130 mm Longueur de la queue >0 mm Efficacité de production 1000PCS /h (longueur de ligne de 1 mètre, 3 tours, affleurement et queue) Pression applicable 0,55-0,65 Mpa Ruban d’attache applicable ≤7,5 KG/ rouleau Tension applicable 220V 50Hz Puissance de la machine ≤2800W
Demander un devis

Description détaillée

Enrouleur et relieuse automatique WPM-RT-81T
Convient pour câble AC/DC/USB Aspect
de l’enroulement Grand ruban
à une seule cravate de 8 mots Longueur de ligne applicable ≤10 m
Diamètre de fil applicable ≤ φ 12 mm
L’espacement de l’enroulement est de 150-300 mm
Diamètre de reliure ≤45 mm
La longueur de la tête est de 0-130 mm
Longueur de la queue >0 mm
Efficacité de production 1000PCS /h (longueur de ligne de 1 mètre, 3 tours, affleurement et queue)
Pression applicable 0.55-0.65Mpa Ruban d’attache
applicable ≤7.5 KG/ rouleau
Tension applicable 220V 50Hz
Puissance de la machine ≤2800W
La taille de la machine est d’environ 1040L * 720W * 1540H mm
Le poids de la machine est d’environ 230KG Composants
principaux : Cylindre :
Cylindre Yadeke et électrovanne,
Moteur : Servomoteur d’enroulement 1500W Turbot
Moteur : servomoteur de translation de ligne 750W Turbot
Moteur : 57 moteur pas à pas course de
tonnerre Moteur : courroie d’attache torsadée 57 moteur pas à pas course de tonnerre
Moteur : ceinture d’attache de stockage 6W vitesse
fixe Prendre la traduction de ligne : double curseur
PLC : vigueur
Écran : contrôle des
dimensions Alimentation : trame
claire Cadre : cadre en fer, peint, bleu et blanc
Grappin de fil / griffe de torsion / griffe inférieure Matériel : Système d’entraînement en acier
inoxydable : système d’asservissement de haute fiabilité, un système de contrôle pour contrôleur
industriel stable à grande vitesse 1. Nouveau style, haute correspondance, autour des grandes 8 formes, cravate 1 cravate ;1. Nouveau style. correspondance élevée. autour des grandes formes 8. cravate 1 cravate ;
2. adapté pour le fil AC. cordon d’alimentation. fil long et épais. corde. et tuyau ;
3. Le moteur d’enroulement adopte un servo de 1500 W (1000 tr/min). pleine puissance. plus stable ;
4. prendre le servo du moteur de translation de ligne 750W. Éliminer le phénomène de perte de pas et le problème de démagnétisation du moteur pas à pas. la traduction est plus stable ;
5. Le châssis transparent supérieur. L’agencement et la qualité du pipeline en un coup d’œil. atmosphère de haute qualité. Trois côtés + quatre côtés supérieurs peuvent être démontés. entretien pratique ;
6. Armoire de distribution d’alimentation indépendante. peut être supprimé dans son ensemble. lignes électriques standard. net. standard. entretien pratique ;
7. La capacité portante de la ceinture d’attache peut atteindre 7,5 kg. réduire le temps de changement de la ceinture d’attache. et l’amélioration de l’efficacité du travail ;
8. Un bouton séparé est ajouté à la structure de la ceinture d’attache à crachat. ce qui est plus pratique pour l’installation et le débogage ;
9. Élastique sous l’optimisation de la structure de la griffe. rendre l’élastique plus résistant à l’usure. L’installation et le débogage sont plus pratiques,
10. la mise à niveau du baromètre. peut filtrer automatiquement. drainage;
11. Plaque d’aluminium. plaque de conversion. entièrement mis à niveau en matériau en acier. la machine est plus durable ;
12. La structure de connexion de la griffe torsadée. La griffe de prise et la griffe inférieure sont en acier inoxydable. ce qui est plus stable et plus beau.
13. Mise à niveau de la structure de la bobine. moins de bruit. plus stable ;
14. L’efficacité de la production peut atteindre 1000 pièces / heure. économie de main-d’œuvre ;
15. Facile à utiliser. facile à déboguer. facile à entretenir ;
16. Petite taille. n’occupe pas la place. économiser le loyer ;
17. Conception humanisée. réduire l’intensité de la fatigue du personnel ;
18. Aéroport international Contrôle par contrôleur logique programmable (PLC). Contrôle bilingue de l’interface homme-machine ;
18, Commande par contrôleur logique programmable (API), Commande bilingue de l’interface homme-machine ;
Tête et queue super longues, bobineuse et ficeteuse circulaires :
Aspect de l’enroulement Cercle Attache simple/double attache
Le diamètre intérieur du cercle est de 90-180 mm
Le diamètre de fil approprié de 3-10 mm.
Longueur applicable 1-10m
La tête et la queue restent longues 600-750mm
Diamètre de reliure ≤40mm
Il convient pour la reliure de ruban couvrant le noyau
de fer Efficacité de la machine ≤600PCS / H
La puissance de la machine est d’environ 3,5 KW
La taille de la machine est d’environ 1900W * 800D * 1600Hmm
Poids de la machine : environ 600KG
Non standard, super longue tête et queue, machine d’enroulement et de montage circulaire (WPM-RT-02M) :
Cylindre : cylindre Yadeke et électrovanne
Moteur : servomoteur principal à enroulement 1500W Turbot
Moteur : servomoteur à translation de ligne 750W Turbot
Moteur : 57 moteur pas à pas thunder race
Moteur : courroie d’attache torsadée 57 moteur pas à pas thunder race
Moteur : ceinture d’attache de stockage 6W vitesse
fixe PLC : vigueur
Écran : contrôle des
dimensions Relais : Omron
Cadre : cadre en fer extérieur peint gris
ordinateur Le système d’entraînement est un système
d’asservissement à haute fiabilité Le système de contrôle est un contrôleur industriel et un logiciel système à grande vitesse et stables.
