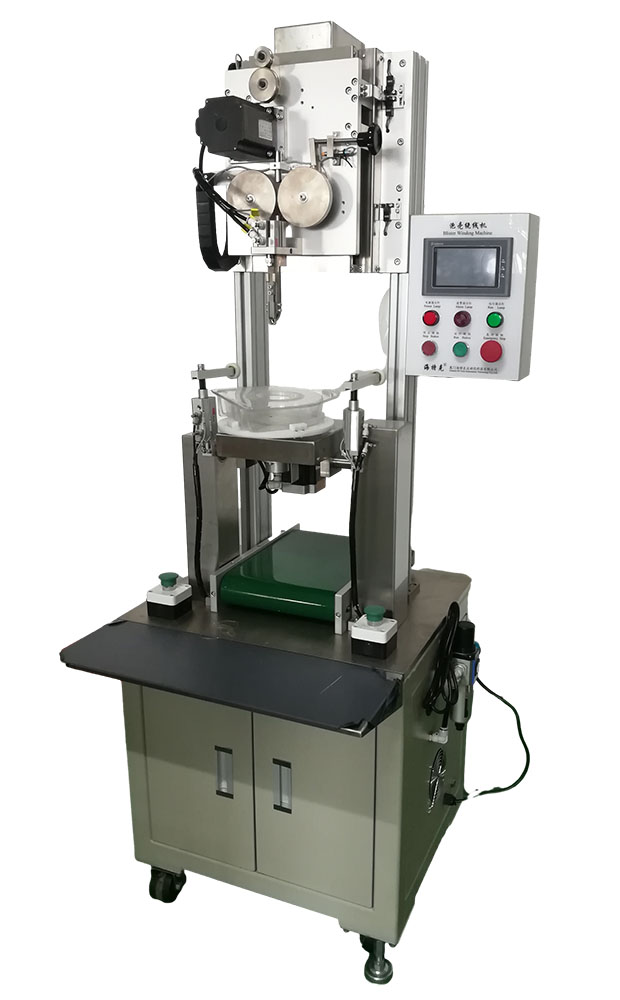

Machine Enroulement Blister Fil Coupe-Bordure BWM0001

Name: Machine Enroulement Blister Fil Coupe-Bordure BWM0001
Brand: Xiamen Jingwei - Fabricant de machines de bobinage et liage
SKU: BWM0001
Availability: InStock
Rating: 5 (1 reviews)

Modèle de produit: BWM0001
La machine d’enroulement de BWM0001-blister est principalement utilisée pour couper une longueur fixe et un blister de filament en plastique, comme la ligne de coupe d’herbe et le monofilament de nylon. La machine peut couper, enrouler et faire passer automatiquement le fil grâce au réglage des paramètres et au système PLC Diamètre du filament : 1,0 ~ 5,0 mm Vitesse d’alimentation : ≤ 2 m / s Diamètre de l’ampoule : 80 ~ 200 mm Diamètre du trou : ≥ 45 mm Hauteur de l’ampoule : 20 ~ 100 mm Taux de production : 6 ~ 10 Pcs / min (basé sur 15mlongueur) Opérateur requis : 1 personne (peut opérer 2 ~ 4 unités) Longueur de la machine : 650 mm Largeur de la machine : 550 mm Hauteur de la machine : 1800 mm Poids de la machine : env. 200 kg Alimentation : 1 phase AC 220V 50Hz 2Kw Air comprimé : 0,4 ~ 0,6 Mpa1 m3 / h
Demander un devis

Description détaillée

Bobineuse
de blister CARACTÉRISTIQUE DE
LA MACHINE La machine d’enroulement de BWM0001-blister est principalement utilisée pour couper une longueur fixe et emballer un blister de filament de plastique, comme la ligne de coupe d’herbe et le monofilament de nylon. La machine peut couper, enrouler et faire passer automatiquement le fil grâce au réglage des paramètres et au système PLC, ce qui représente un faible coût manuel et une capacité de production élevée. Une personne est nécessaire pour faire fonctionner la machine et la production peut être réalisée en fournissant l’électricité et l’air comprimé.
1 . Interface homme-machine de l’écran tactile ; contrôle central ; fonctionnement pratique ; réglage des paramètres ; affichage visuel.
deux. Selon le paramètre de réglage, la machine peut automatiquement faire correspondre l’opération et compter la sortie sous le système PLC.
3 . Le système de détection photoélectrique peut détecter automatiquement les conditions de manque, de déversement et d’absence de fil, et l’alarme et arrêter la production.
4 . Fonction complète d’alarme et de protection de la sécurité ; Double protection de l’électricité et des machines qui est sûre et fiable.
CONFIGURATION DE
LA MACHINE 1 . Module d’alimentation.
deux. Module de coupe.
3 . Module d’enroulement.
4 . Module de déplacement.
5 . Module de convoyage.
6 . Module de cadre.
7 . Programme et système de contrôle électrique.
PRINCIPE DE FONCTIONNEMENT DE LA
MACHINE 1 . Le module d’alimentation fait passer le fil à travers des roues de précision entraînées par un moteur pas à pas.
deux. Le module de coupe coupe le fil à travers une fraise en alliage guidée par un guidage linéaire et entraînée par un cylindre.
3 . Module d’enroulement entraîné par un moteur pas à pas et un mouvement d’alimentation, d’enroulement et de déplacement d’allumage.
4 . Le module de convoyeur décharge les blisters à travers une bande de transport entraînée par un rouleau électrique.
DESSIN
TECHNIQUE FOURNI 1 . Mode d’emploi.
deux. Dessin d’assemblage de la machine.
3 . Dessin pneumatique et de contrôle.
4 . Dessin électrique et de contrôle.
5 . Liste des pièces de rechange et des pièces d’usure.

PARAMÈTRE
DE BASE DE LA MACHINE diamètre du filament : 1,0 ~ 5,0 mm
Vitesse d’alimentation : ≤ 2 m / s
Diamètre de l’ampoule : 80 ~ 200 mm
Diamètre du trou : ≥ 45 mm
Hauteur de la plaquette : 20 ~ 100 mm
Taux de production : 6 ~ 10 Pcs / min (basé sur 15mlongueur)
Opérateur requis : 1 personne (peut opérer 2 ~ 4 unités) Longueur de la machine : 650 mm
Largeur de la machine : 550 mm
Hauteur de la machine : 1800 mm
Poids de la machine : env. 200 kg
Alimentation : 1 phase AC 220V 50Hz 2Kw
Air comprimé : 0,4 ~ 0,6 Mpa1 m3 / h
