La WPM-B1L dénude, coupe, enroule et lie le câble en une seule passe, pour du câble de 4 à 8 mm de diamètre extérieur sur des longueurs d'enroulement de 3 à 20 m.
À ce diamètre, le câble est assez rigide pour que lover 20 m à la main demande deux personnes, et une extrémité dénudée se plie facilement pendant la manutention du toron. La machine dénude et enroule en ligne depuis un support de dévidage séparé : la couronne est formée une fois et sort liée, sans relovage avant emballage.
Dans le groupe, la B1L est le modèle grand diamètre : 4-8 mm de diamètre extérieur, longueurs de 3-20 m et 250-380 pcs/h avec un entraînement de 3,5 kW. Les CRO et HCRO traitent du câble de taille USB/DC jusqu'à 700 pcs/h ; la 02SL s'arrête à 5 mm mais dénude les deux extrémités et lie jusqu'à 20 mm ; la 02L applique la même plage de 4-8 mm au tube plutôt qu'au câble.
Caractéristiques principales
1. Quatre opérations en ligne : dénudage, coupe, enroulement et liage, pour câble de 4-8 mm.
2. Longueurs d'enroulement de 3 à 20 m, formées sur la loveuse et alimentées depuis un support de dévidage séparé.
3. Débit de 250-380 couronnes par heure, adapté au câble plus lourd de 4-8 mm et non au petit fil USB.
4. Entraînement de 3,5 kW en 110/220 V, 50/60 Hz ; empreinte de 1900 x 750 x 1900 mm, 380 kg.
5. La tête de dénudage prépare l'extrémité du câble dans le cycle : la couronne sort avec un conducteur fini.

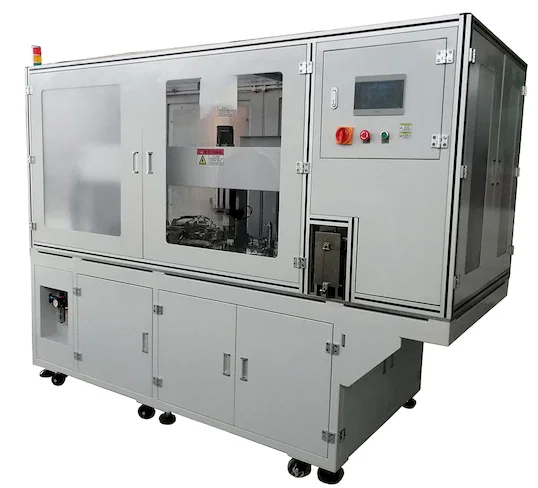

6. Colonne lumineuse et quatre fenêtres de contrôle montrant l'état des postes sans ouvrir les protecteurs.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-B1L |
|---|
| Fonction | Dénudage, coupe, enroulement, liage |
|---|
| Diamètre extérieur de fil | 4-8 mm |
|---|
| Longueur d'enroulement | 3-20 m |
|---|
| Productivité | 250-380 pcs/h |
|---|
| Alimentation | 110 / 220 V, 50-60 Hz |
|---|
| Puissance | 3,5 kW |
|---|
| Dimensions | 1900 x 750 x 1900 mm |
|---|
| Poids | 380 kg |
|---|
| Dévidage | Support de bobine séparé |
|---|
Applications
— Câble d'alimentation AC de 4-8 mm : dénudé, enroulé et lié pour l'assemblage d'appareils.
— Câble de sortie DC : couronnes de 3-20 m avec une extrémité préparée.
— Cordons de rallonge et de liaison : lovés et liés pour l'emballage de détail.
— Ateliers d'assemblage de câbles : dénudage et lovage en ligne de câble de plus grosse section.
— Constructeurs de machines : couronnes liées coupées à longueur pour le câblage d'équipements.
