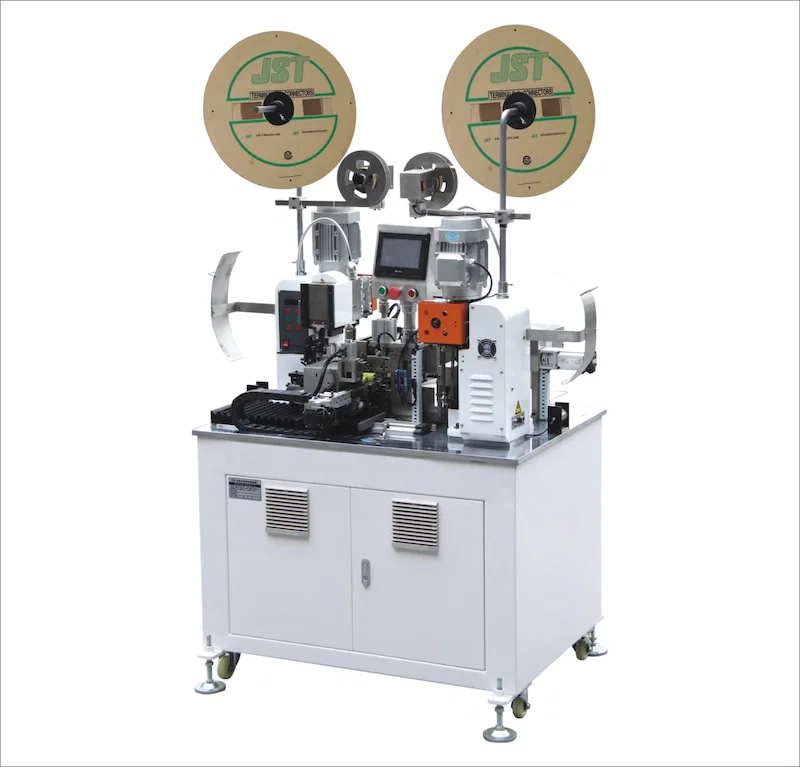

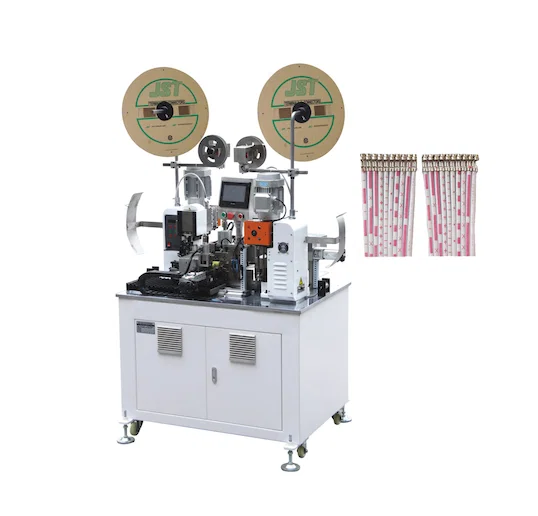

Sertissage Auto Double Extrémité Câble Plat WPM-SP20

Detailed description

machine à sertir les câbles plats, machine à sertir les câbles plats, Machine à sertir de câbles plats à double tête

Fonctionnalités

1 : Cette machine adopte le système de contrôle japonais Panasonic et le servo Panasonic pour atteindre la précision, le rendement élevé et la stabilité.

2 : Ajustez par contrôle de l’écran tactile, y compris la longueur de la ligne, la longueur de dénudage, la position du terminal, etc., tous les écrans tactiles

Ajustements; L’ensemble du processus de fonctionnement sera vu d’un coup d’œil, et plusieurs appareils peuvent être utilisés par une seule personne.

3 : Fonction du produit : Cosse de sertissage à double extrémité ; Appliqué au câble, le fil électronique peut être traité sur cet appareil, sans qu’il soit nécessaire de remplacer les accessoires, seuls des ajustements mineurs peuvent être effectués, obtenir une machine polyvalente et réduire l’investissement en équipement.

4 : Modèle de terminal applicable, PH, XH, ZH, SCN, SM, VH, DuPont et un autre sertissage continu des bornes.

5 : Bonne stabilité, l’utilisation d’un arbre excentrique, une pression terminale équilibrée, un pressage soigné, un rendement élevé, une structure de transmission à came,

Le mouvement de ramification du contrôle est stable et rapide.

6 : Haute efficacité, la vitesse de pressage peut atteindre 22000pcs H (max), et la machine peut fonctionner 24 heures sur 24.

7 : Fonction spéciale :

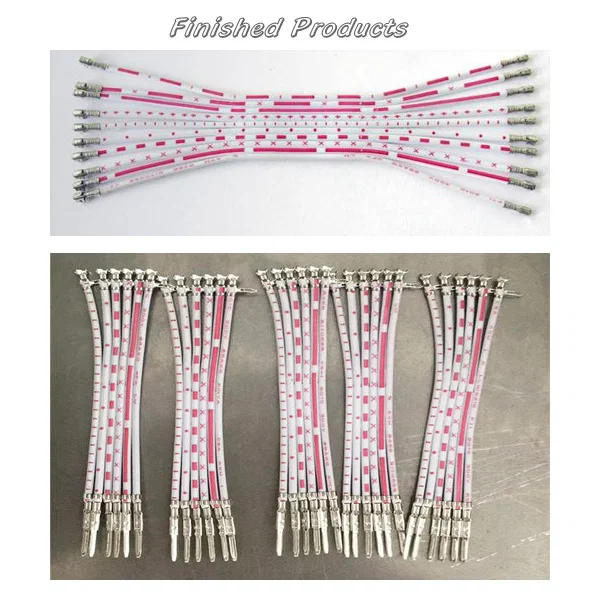

(1) Le câble à 2 broches peut sortir 5 pièces en même temps.

(2) Les extrémités A et B sont séparées par des extrémités à pression positive et négative, et le coude peut être à moitié ou entièrement dénudé.

(3) Sertissage de direction, sertissage à deux extrémités, sertissage à une extrémité, sertissage à intervalle, sertissage positif et négatif, etc.

8 : Mise en service : La mise en service est simple, avec un servocontrôle complet de la livraison du fil, de la longueur de la branche, de la coupe et du dénudage.

Spécification

Valeur de l’objet

Lieu d’origine Chine

Utilisation : Coupe, Dénudage, Sertissage

Garantie 1 an

Efficacité 22000pcs/H (20pin)

Longueur de coupe 55-850mm personnalisé

Longueur de dénudage : Côté A : 0-7 mm, côté B : 0-9 mm

Fil de câble applicable OD 0.8-2.0mm

Largeur maximale du câble 20 mm

Broche maximale du câble 20 broches

Diamètre du fil 28-18AWG câble plat, fil unique

Force de sertissage 1.5T / 2T personnalisé

Le principal argument de vente est l’alimentation, le fendage, la coupe et le dénudage de la commande par servomoteur.

Taille de la machine L1800 * W1400 * H1550mm

Poids net 450KG

Tension AC220V 50HZ

Puissance 4kw

Source d’air 0,4-0,6MPa

Espace d’installation 2000*3000mm

Environnement de travail niveau et sol fort, sol plat et fort, sol sec niveau et sol fort, sol plat et fort, niveau sec et sol fort, sol plat et fort, sol sec et fort, niveau sec et sol fort, sol plat et fort, sol plat et fort, sec, sans lumière directe du soleil
