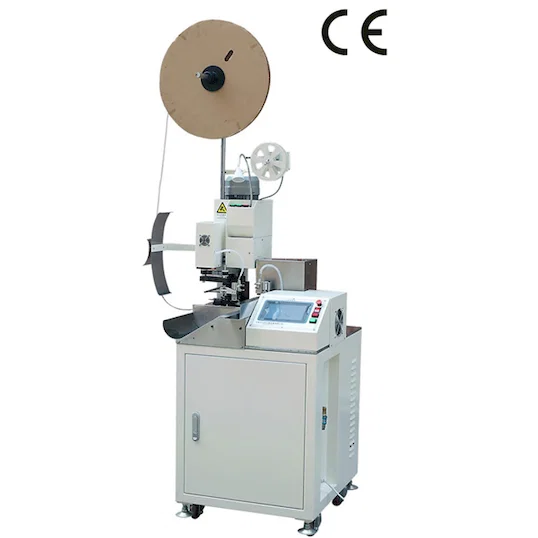

Machine coupe et sertissage automatique deux fils JW-CM01
Machine coupe et sertissage automatique deux fils JW-CM01 Thumb

Machine coupe et sertissage automatique deux fils JW-CM01

📅 2025-04-27 👁️ 181
  • Modèle de produit: JW-CM01

  • Spécifications

    Taille de fil disponible: AWG16-AWG28#
    Longueur de coupe: 45-3200mm (plus long peut être personnalisé)
    Précision de coupe: longueur de coupe * 0,2%
    Longueur de dénudage: 0,5 mm-14 mm
    Capacité de pression: 1,5T
    Dispositif de détection: pas de fil; pas de borne, pression insuffisante
    Tension: AC220V / 50 Hz monophasé
    Pression d’air: 0.5 MPa
    Dimension: 750mm * 800mm * 1700mm
    Poids: 400kg
  • Demander un devis

La JW-CM01 est une machine automatique de coupe, dénudage et sertissage à deux fils, qui traite deux conducteurs à la fois : AWG16 à AWG28, longueurs de coupe de 45 mm à 3200 mm et 1,5 T de pression de sertissage. Le traitement de deux fils par cycle en fait une machine de production et non un outil d'établi : le débit double pratiquement à surface au sol et opérateur identiques.

Trois défauts sont détectés automatiquement : absence de fil, absence de cosse et pression de sertissage insuffisante. La machine s'arrête au lieu de produire une série de conducteurs défectueux, ce qui est le mode de défaillance le plus coûteux dans un atelier de harnais : tout un lot découvert au contrôle.

La précision de coupe est spécifiée à 0,2 % de la longueur coupée : un conducteur de 3200 mm reste donc dans environ 6 mm. Le bâti de 400 kg et la presse de 1,5 T sont dimensionnés pour cette longueur, les longs conducteurs ayant tendance à faire dériver une machine légère et à provoquer des erreurs d'avance.

Caractéristiques principales

1. Deux fils traités par cycle, soit environ le double du débit d'une machine à un fil.

2. Plage AWG16 à AWG28, couvrant les conducteurs d'alimentation comme le petit fil de signal.

3. Longueur de coupe de 45 à 3200 mm, avec une précision de 0,2 % de la longueur programmée.

4. Pression de sertissage de 1,5 T sur un bâti de 400 kg, stable sur les conducteurs longs et lourds.

5. Trois contrôles automatiques : absence de fil, absence de cosse, pression insuffisante.

6. Longueur de dénudage de 0,5 à 14 mm, réglée dans le programme.

Spécifications techniques

ParamètreSpécification
ModèleJW-CM01
FonctionCoupe, dénudage et sertissage automatiques à deux fils
Section de filAWG16 - AWG28
Longueur de coupe45 - 3200 mm (au-delà sur demande)
Précision de coupe0,2 % de la longueur de coupe
Longueur de dénudage0,5 - 14 mm
Pression de sertissage1,5 T
Détection de défautAbsence de fil / absence de cosse / pression de sertissage insuffisante
AlimentationAC 220 V, 50 Hz, monophasé
Pression d'air0,5 MPa
Dimensions750 x 800 x 1700 mm
Poids400 kg

Applications

— Ensembles à deux conducteurs : deux fils sertis en un cycle pour un même connecteur.

— Harnais automobiles et moto : longs conducteurs à précision constante de 0,2 %.

— Câblage interne d'appareils : conducteurs d'alimentation et de signal traités ensemble.

— Production en grande série : la détection de défaut écarte les lots défectueux de l'établi.
