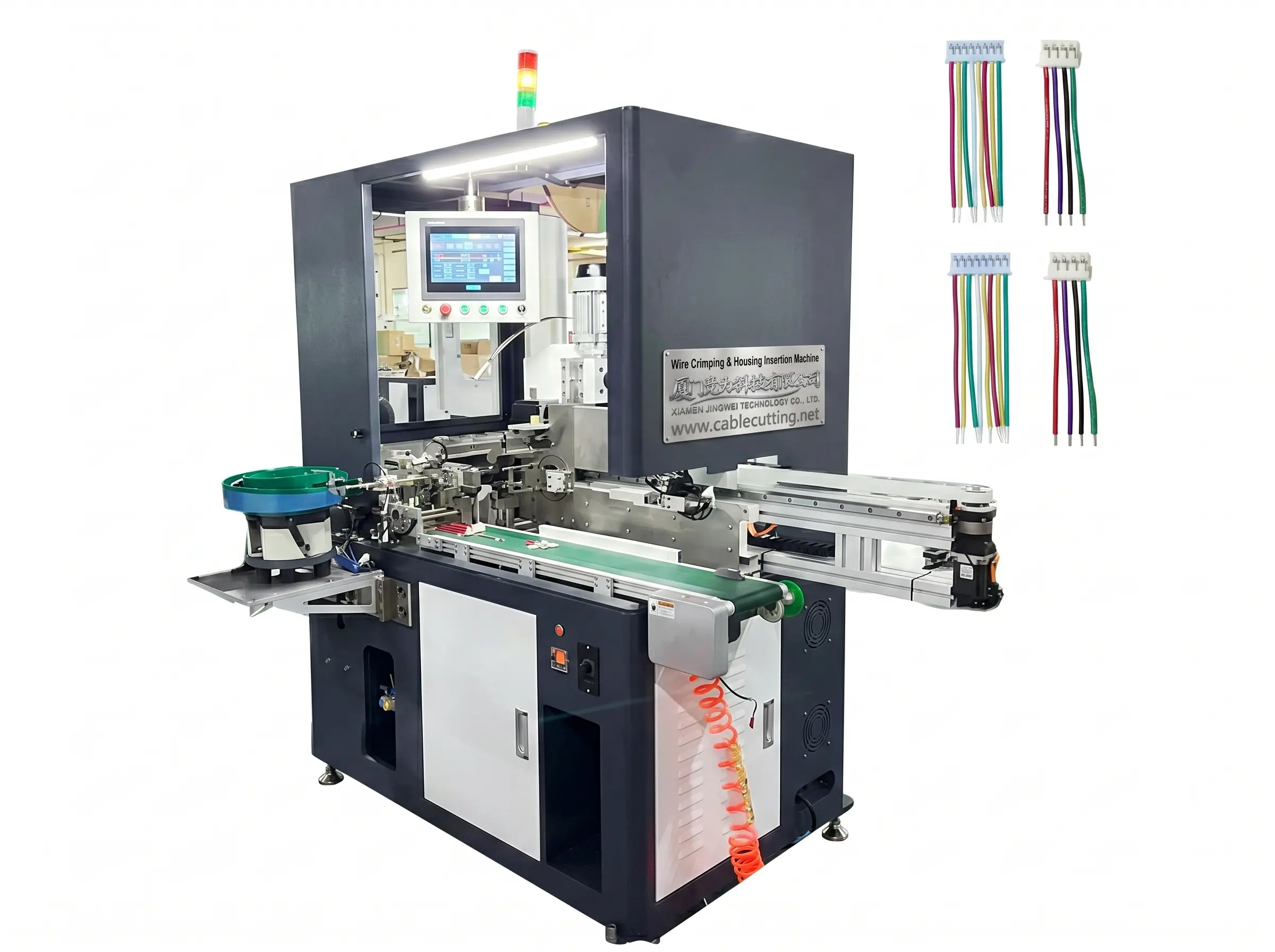

Insertion Auto Boîtier Sertissage Fil WPM-5505

Detailed description

Réalisez une automatisation complète avec la machine d’insertion de boîtier de sertissage de fil certifiée CE

Révolutionnez l’assemblage de vos faisceaux de câbles avec la machine de sertissage et d’insertion de boîtiers de fils entièrement automatique certifiée CE, la solution ultime pour maximiser l’efficacité et la précision. Cette machine avancée, également connue sous le nom de machine de boîtier d’insertion de sertissage de fil et de machine de boîtier d’insertion de sertissage automatique de fil, intègre de manière transparente plusieurs processus complexes dans une seule unité haute performance. De la coupe et du dénudage des fils au sertissage, à l’insertion de boîtiers de sertissage, à la torsion et à l’étamage, ce système tout-en-un rationalise votre ligne de production et réduit considérablement le travail manuel. Investissez dans l’avenir de votre traitement du fil avec cet équipement innovant et fiable.

Au-delà des opérations individuelles, la machine d’insertion de boîtier de sertissage de fil offre un flux de travail entièrement intégré conçu pour optimiser l’ensemble de votre processus de fabrication de faisceaux de câbles, garantissant une qualité constante et maximisant le débit.

Principales caractéristiques et avantages de la machine d’insertion de boîtier de sertissage de fil :

1. Multifonctionnalité entièrement automatisée pour une efficacité inégalée :

Faites l’expérience d’une automatisation complète avec cette machine polyvalente. La machine d’insertion de boîtier de sertissage de fil effectue de manière experte une série d’opérations critiques : coupe automatique de fil, dénudage précis, sertissage fiable, insertion précise du boîtier, torsion du fil et étamage constant. Cette automatisation complète élimine les goulets d’étranglement, réduit les manipulations manuelles et augmente considérablement votre capacité de production, établissant ainsi une nouvelle norme pour un traitement efficace du fil.

2. Capacités de traitement complètes pour divers besoins en harnais de câbles :

Adaptez-vous à un large éventail d’exigences en matière de faisceaux de câbles grâce à cette machine très performante. La machine d’insertion de boîtier de sertissage de fil est conçue pour la coupe, le dénudage, le sertissage et l’insertion de boîtier, ainsi que pour la torsion et l’étamage en option, le tout dans un flux de travail unique et rationalisé. Que vous ayez besoin d’une préparation de fil de base ou d’un traitement complexe en plusieurs étapes, cette machine offre la flexibilité et la fonctionnalité nécessaires pour répondre à vos diverses exigences de production.

3. Fonctionnalité personnalisable pour répondre à vos besoins spécifiques :

Adaptez la machine à vos besoins de production exacts grâce à ses fonctions hautement personnalisables. La machine d’insertion de boîtier de sertissage de fil offre des fonctions sélectionnables, notamment :

• Découpe, dénudage, sertissage et insertion de boîtier d’un seul côté

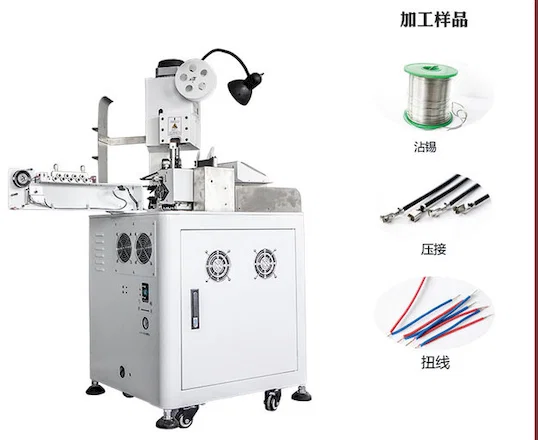

• Découpe, décapage, torsion et étamage d’un seul côté

De plus, la prise en charge de la personnalisation s’étend à diverses configurations de traitement, notamment :

• Dénudage, sertissage et insertion de boîtier à une extrémité ; Dénudage à une extrémité
• Dénudage, sertissage et insertion de boîtier à deux extrémités
• Fonctions combinées : dénudage, sertissage et insertion de boîtier à une extrémité ; Décapage, torsion et étamage à une extrémité
• Traitement de fils de même longueur ou de fils de différentes longueurs

Cette personnalisation poussée garantit que la machine d’insertion de boîtier de sertissage de fil peut être parfaitement configurée pour optimiser vos processus de fabrication de faisceaux de câbles spécifiques.

4. Fonctions d’inspection robustes pour une qualité et une fiabilité garanties :

Assurez une production de haute qualité constante grâce aux fonctions d’inspection intégrées. La machine d’insertion de boîtiers de sertissage de fil est dotée de systèmes de détection complets qui surveillent :

• Pas de fil
• Fil noué
• Terminal manquant
• Logement manquant
• Alarme de basse pression d’air
• Anomalie motrice

Ces caractéristiques d’inspection robustes garantissent un fonctionnement en douceur, minimisent les erreurs et garantissent que seuls les fils correctement traités avec une insertion appropriée du boîtier de sertissage du fil se déroulent dans votre ligne de production.

5. Capacité de production élevée pour un débit accru :

Augmentez considérablement votre production. La machine d’insertion de boîtier de sertissage de fil dispose d’une capacité de production élevée, traitant 530 à 650 cycles par heure. Cette vitesse impressionnante est obtenue lors du traitement simultané de plusieurs câbles (jusqu’à 6 câbles à 2 broches chacun ou 1 câble à 8-12 broches), ce qui en fait une solution idéale pour les environnements de fabrication à grand volume et maximise votre retour sur investissement dans l’automatisation de l’insertion de boîtiers de sertissage.

6. Système de contrôle avancé pour un fonctionnement et une gestion des données sans faille :

Faites l’expérience de l’automatisation intelligente avec le système de commande programmable PLC. La machine d’insertion de boîtier de sertissage de fil dispose d’un système à commande numérique permettant des réglages précis des paramètres gérés par des systèmes de fichiers. La conception matérielle modulaire simplifie les changements de matériaux et le dépannage. De plus, l’équipement prend en charge le contrôle à distance via Internet, permettant la surveillance de la production en temps réel, la génération de données et l’exportation, offrant un contrôle inégalé et une accessibilité des données pour vos processus d’insertion de boîtier de sertissage.

7. Fonctionnalités avancées en option pour un contrôle qualité amélioré :

Améliorez encore votre contrôle qualité grâce à des fonctionnalités avancées en option :

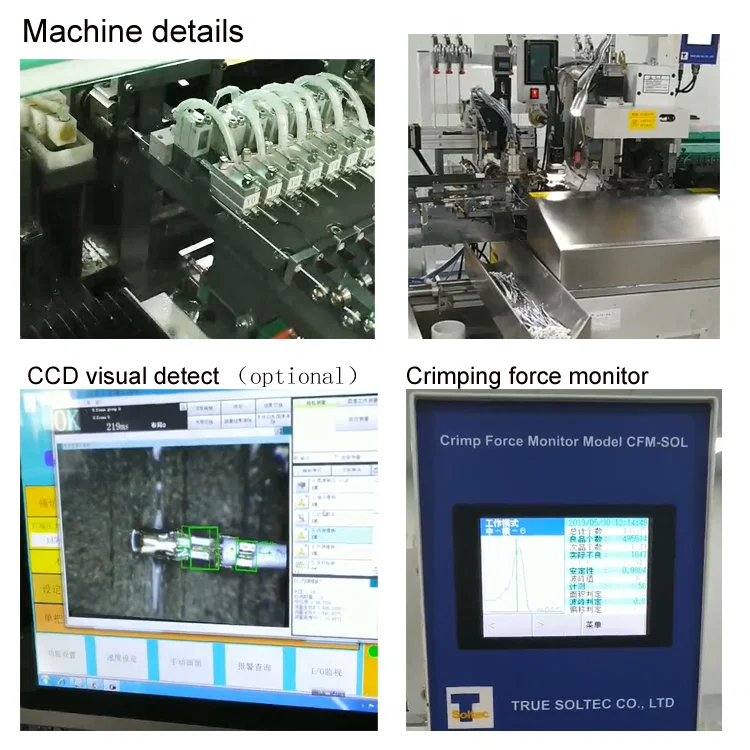

• Moniteur CCD : Pour l’inspection visuelle de l’aspect des bornes, garantissant la qualité du sertissage.
• Moniteur de force de sertissage : Pour la surveillance et le contrôle en temps réel de la force de sertissage, garantissant une résistance de sertissage constante.

Ces caractéristiques optionnelles pour la machine d’insertion de boîtier de sertissage de fil fournissent une couche supplémentaire d’assurance qualité pour les applications exigeantes.

Caractéristiques techniques :

• Modèle: Machine de sertissage, d’insertion de boîtier et d’étamage automatique à une extrémité
• Alimentation: AC220V, 1300W
• Fonctions standard : Coupe, dénudage, sertissage à une extrémité, insertion de boîtier à une extrémité, demi-dénudage à une extrémité, torsion et étamage
• Fonctions optionnelles : Moniteur CCD, Moniteur de force de sertissage
• Fonctions d’inspection : Aucun fil, fil noué, borne manquante, boîtier manquant, alarme de pression d’air, détection d’anomalie du moteur
• Capacité de production : 530 à 650 cycles par heure (traitement de 6 câbles à 2 broches ou 1 câble à 8 à 12 broches)
• Plage de longueur de coupe : 30 - 800 mm
• Calibre de fil applicable : 32 - 18 AWG
• Longueur de dénudage arrière : 1 - 9 mm (demi-dénudage ou dénudage complet)
• Longueur d’étamage : 1 - 9 mm
• Pression d’air requise : 0,5 MPa
• Dimensions de la machine : 3,8 m (longueur) × 1,8 m (largeur) × 2,2 m (hauteur)
• Poids de la machine : 550 kg

Transformez votre production de faisceaux de câbles avec la machine d’insertion de boîtiers de sertissage de fils dès aujourd’hui !

La machine d’insertion de boîtier de sertissage de fil est l’investissement intelligent pour les entreprises qui cherchent à optimiser leurs opérations d’assemblage de faisceaux de câbles. Faites l’expérience d’une automatisation, d’une précision et d’une polyvalence inégalées dans votre traitement du fil. Contactez-nous dès maintenant pour en savoir plus sur la façon dont cette machine révolutionnaire peut transformer votre ligne de production et vous donner un avantage concurrentiel significatif sur le marché des solutions d’insertion de boîtiers de sertissage de fil !
