Coupe-dénude-sertisseuse automatique AWG 18-36 WPM-2008A2

📅 2025-04-27 👁️ 2,219
  • Modèle de produit: WPM-2008A2

  • Spécifications

    Modèle: WPM-2008A2
    Dimensions: W410×L460×H420 mm
    Poids: 85 kg
    Alimentation: AC220V
    Air comprimé: 0.6 MPa
    Pression: 2000 kg
    Longueur de dénudage: 1.0-7.0 mm
    Capacité AWG: #18-36
    Méthode d'alimentation: Alimentation latérale
    Capacité de production: 5000-6000 pièces/h
  • Demander un devis

La WPM-2008A2 est une machine automatique de dénudage et de sertissage pour fil AWG#18 à AWG#36. Elle dénude de 1,0 à 7,0 mm en extrémité et sertit le terminal dans le même cycle, à 5 000-6 000 pièces par heure, avec une pression de sertissage de 2 000 kg fournie par de l'air comprimé à 0,6 MPa. L'unité mesure 410 × 460 × 420 mm, pèse 85 kg et fonctionne en AC220V.

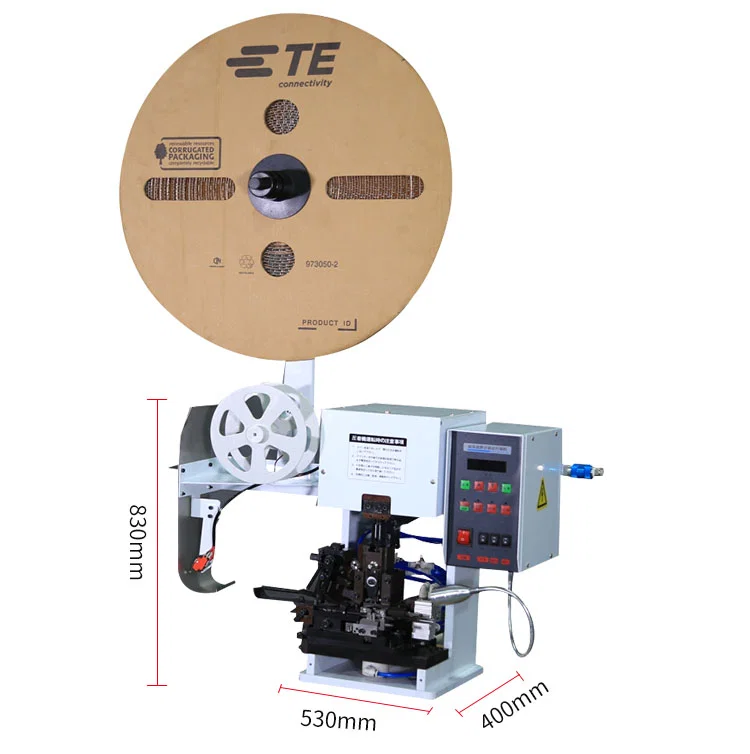

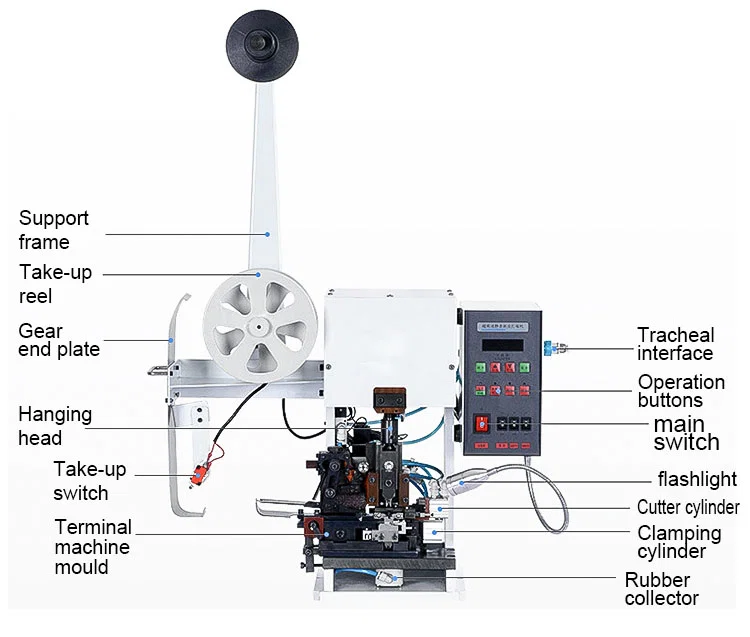

La bande de terminaux est amenée latéralement, la bobine étant portée au-dessus de la presse et la bande guidée vers le bas au-delà du poste de dénudage : le point de sertissage et le point de dénudage se trouvent dans un même plan et le fil ne quitte jamais le serrage entre les deux opérations. La pression est appliquée par une presse pneumatique à 2 000 kg et non par un levier, ce qui maintient la hauteur de sertissage constante sur une série. L'alimentation latérale laisse aussi l'avant de l'applicateur libre pour le changement de terminaux.

C'est le plus productif des deux modèles de sertissage et la presse la plus légère. La WPM-2008A2-E utilise une alimentation en bout, dénude jusqu'à 10 mm au lieu de 7 mm et porte la pression à 3 000 kg à 3 000-3 500 pièces par heure. La 2008A2 se choisit pour les dénudages courts sur petits terminaux, là où 5 000-6 000 pièces par heure comptent plus que la longueur de dénudage.

Caractéristiques principales

1. Dénudage et sertissage en un cycle à 5 000-6 000 pcs/h, sans seconde manutention du fil entre les deux opérations.

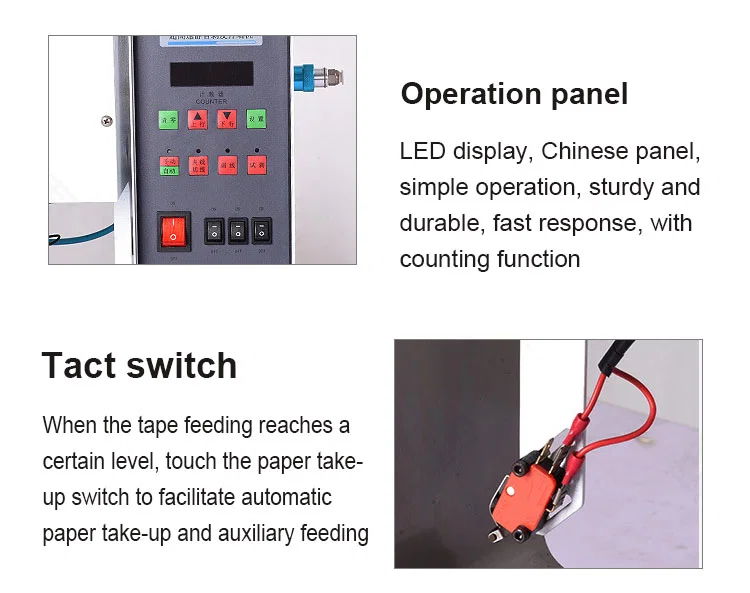

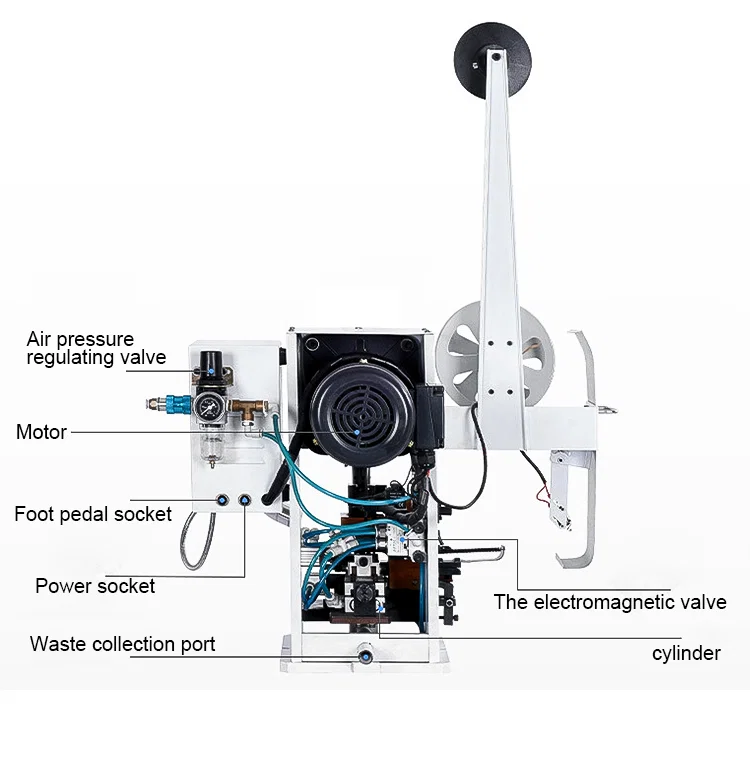

2. Pression de sertissage pneumatique de 2 000 kg à partir d'une alimentation d'air de 0,6 MPa, appliquée par presse et non par levier manuel.

3. Longueur de dénudage de 1,0 à 7,0 mm, réglée selon la série de terminaux utilisée.

4. Capacité AWG#18-36, qui couvre le fil de signal et de commande de petit calibre sur un seul applicateur.

5. L'alimentation latérale amène la bande de terminaux par le côté et laisse l'avant de l'applicateur dégagé pour les changements.

6. 410 × 460 × 420 mm, 85 kg, AC220V : une unité de paillasse qui ne demande ni surface au sol ni fondation.

Spécifications techniques

ParamètreSpécification
ModèleWPM-2008A2
Type de machineMachine automatique de dénudage et sertissage de fil
Section de filAWG#18–36
Longueur de dénudage1,0–7,0 mm
Capacité de production5000–6000 pcs/h
Pression de sertissage2000 kg
Air comprimé0,6 MPa
Mode d'alimentationAlimentation latérale
AlimentationAC220V
Dimensions (l×L×H)410 × 460 × 420 mm
Poids85 kg

Applications

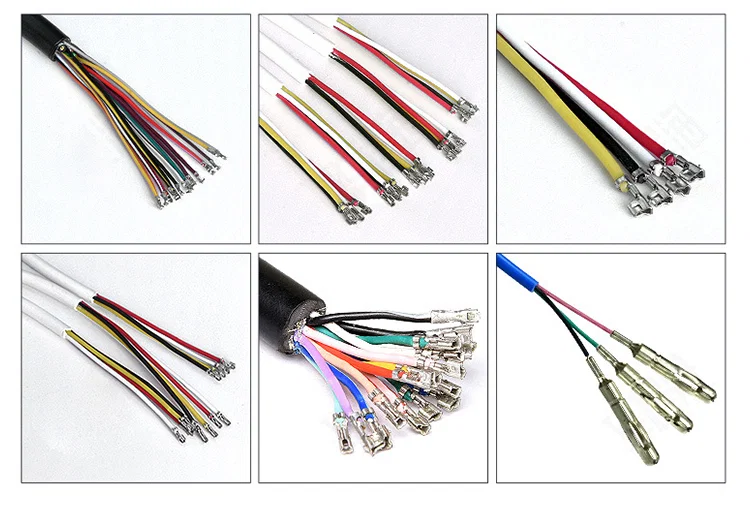

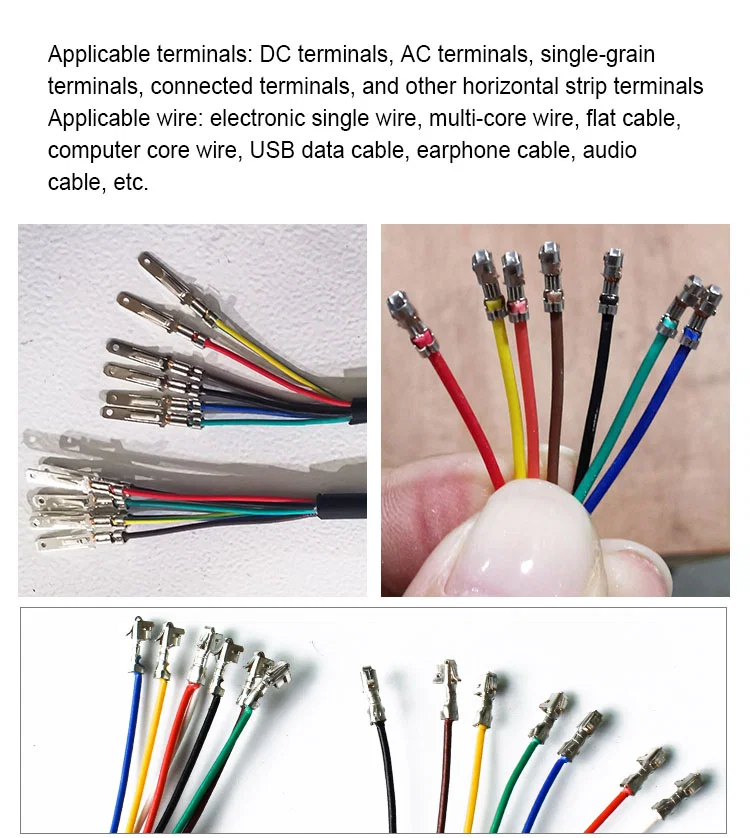

— Faisceau d'appareils : conducteurs AWG#18-24 dénudés sur 1,0-7,0 mm et sertis avec cosse à anneau ou à fourche.

— Faisceau d'armoire de commande : fil de signal AWG#22-28 terminé en une passe à 5 000-6 000 pcs/h.

— Conducteurs de capteurs et de connecteurs : dénudages courts sur fil fin AWG#28-36.

— Sous-faisceau automobile : conducteurs de dérivation de petit calibre dénudés et sertis avant assemblage du faisceau.

— Dérivations de modules électroniques : terminal serti à hauteur fixe sur chaque pièce, sans réglage de hauteur entre deux bobines
