Machine de sertissage de bornes électriques multifonction 0,25-10mm² EM-6B2BC

Name: Machine de sertissage de bornes électriques multifonction...
Brand: JINGWEI
SKU: EM-6B2BC
Availability: InStock
Rating: 5 (1 reviews)
Author: Fabricant et fournisseur d'équipements de traitement de faisceaux de câbles | JINGWEI

Machine de sertissage de bornes électrique avec fonction de dénudage et coupe de fil, 8 jeux de matrices EM-6B2BC
La EM-6B2BC est une machine de sertissage de bornes électrique tout-en-un conçue pour les connexions électriques sans soudure dans l'assemblage d'armoires et de panneaux de commande. Elle sertit les bornes pré-isolées de 0,25 mm² à 10 mm² et coupe les conducteurs en Cu/Al jusqu'à 7 mm — et va plus loin que les sertisseuses standard en intégrant les fonctions de dénudage et de coupe de fil dans une seule unité compacte. Économisant la main-d'œuvre, rapide et cohérente, elle est le remplacement idéal des outils de sertissage manuels.
Fournie avec huit jeux de matrices de précision interchangeables, la machine s'adapte en quelques secondes à une grande variété de types de bornes. Entraînée par un moteur à vitesse fixe, la EM-6B2BC offre une haute efficacité et une haute qualité en termes de force et de vitesse de sertissage, ce qui en fait le meilleur choix pour les quantités de production moyennes à grandes — surtout lorsque de nombreux types de bornes différents doivent être traités sur une seule machine.
Caractéristiques principales
Fonctionnalité 3-en-1 : Combine le sertissage de bornes, le dénudage et la coupe de fil en une seule machine — un port de dénudage dédié, un port de coupe et un bouton de réglage de dénudage éliminent le besoin d'outils manuels séparés.
Large plage de sertissage : Gère les bornes pré-isolées de 0,25 mm² à 10 mm², plus la capacité de coupe Cu/Al jusqu'à 7 mm, couvrant les tailles de bornes les plus courantes dans le câblage d'armoires.
8 jeux de matrices interchangeables : Huit jeux de matrices de précision sont inclus en standard et peuvent être échangés rapidement pour sertir des embouts, des embouts doubles, des bornes isolées/non isolées de type O ou Y, des réceptacles mâles/femelles et des broches de connecteurs rectangulaires.
Cohérence motorisée : L'entraînement par moteur à vitesse fixe garantit une force et une vitesse de sertissage stables à chaque cycle, éliminant l'incohérence et la fatigue du sertissage manuel.
Fonctionnement par pédale : Le contrôle mains libres par pédale permet à l'opérateur de garder les mains libres pour positionner les bornes et les fils avec précision, idéal pour la production en lots moyens.
Compact et portable : Une petite empreinte de 325×265×150 mm avec une poignée de transport intégrée permet à l'unité de se déplacer facilement entre les postes de travail.
Protection et compteur intégrés : La protection contre les surcharges protège la machine, tandis que le compteur intégré suit les quantités de production, et un commutateur CW/CCW ajoute de la flexibilité de fonctionnement.

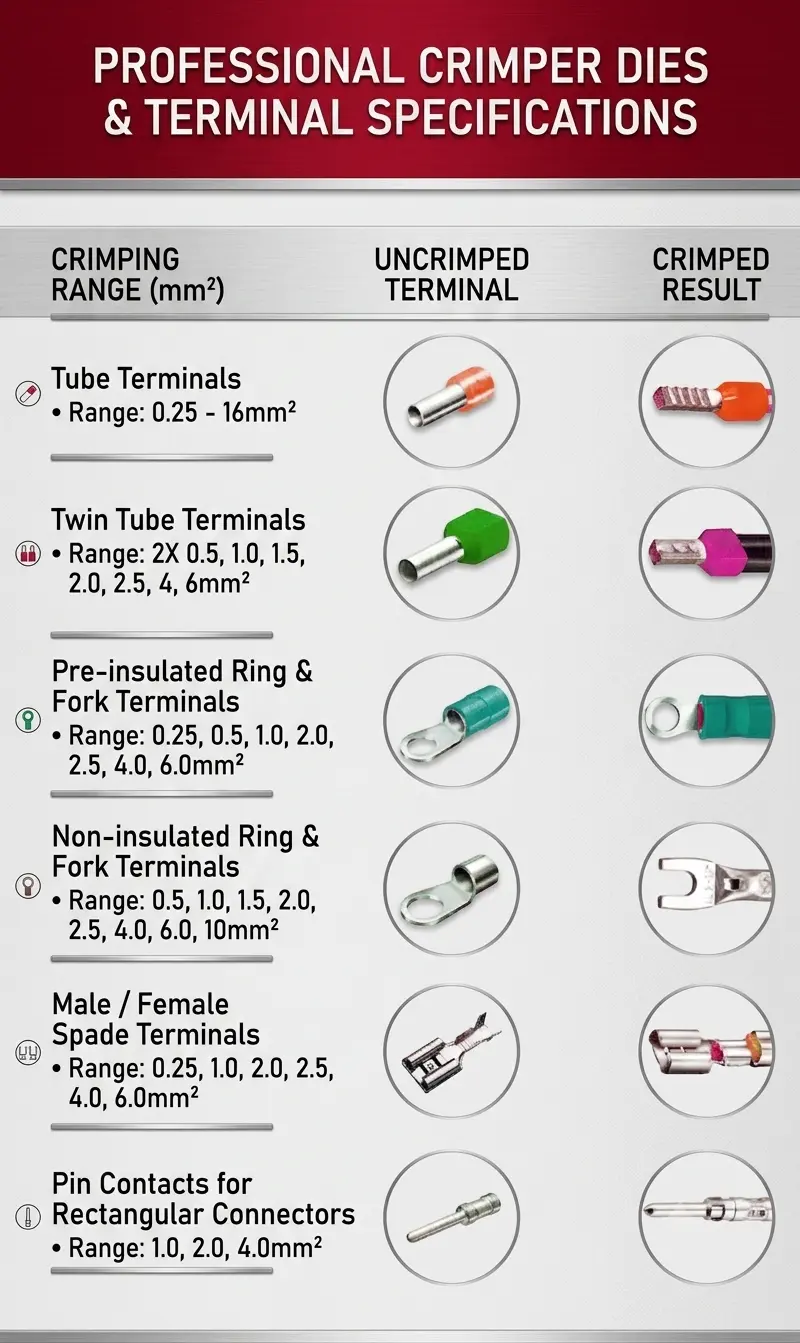

Référence des jeux de matrices standard
Embouts : 0,25–35 mm²
Embouts doubles : 2×0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0 mm²
Bornes isolées de type O ou Y : 0,25, 0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Bornes non isolées de type O ou Y : 0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0, 10,0 mm²
Réceptacles mâles ou femelles : 0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Broches de contact pour connecteurs rectangulaires : 0,5, 1,0, 2,0, 4,0 mm²
Applications typiques
Câblage d'armoires électriques et de panneaux de commande — sertissage, dénudage et coupe avec un seul poste
Fabrication de faisceaux de câbles — sertissage de bornes en lots moyens à grands avec changements fréquents de matrices
Ateliers d'installation et de maintenance électriques — un poste portable tout-en-un de sertissage, dénudage et coupe
3. Spécifications

Paramètre	Spécification
Modèle	EM-6B2BC
Type de machine	Machine de sertissage de bornes électrique (avec fonction de dénudage et coupe de fil)
Plage de sertissage	0,25 – 10 mm²
Capacité de coupe	Conducteurs Cu/Al jusqu'à 7 mm
Jeux de matrices inclus	8 jeux de matrices de précision interchangeables
Force de sortie	12,7 KN
Plage de tension	CA 220 / 110 V
Dimensions hors tout	325 × 265 × 150 mm
Poids (net/brut)	16,8 kg
Fonctionnement	Commande par pédale
Caractéristiques supplémentaires	Port de dénudage, port de coupe, bouton de réglage de dénudage, compteur, protection contre les surcharges, commutateur CW/CCW, poignée de transport

Machine de sertissage de bornes électriques multifonction 0,25-10mm² EM-6B2BC

Quels types de bornes la machine de sertissage électrique multifonction EM-6B2BC peut-elle traiter ?

La machine de sertissage EM-6B2BC traite une large gamme de bornes de 0,25mm² à 10mm², y compris les embouts, les embouts jumelés, les bornes de type O et Y isolées et non isolées, les réceptacles mâles/femelles et les broches de connecteurs rectangulaires. Elle est livrée avec 8 jeux de matrices de précision interchangeables qui permettent un changement rapide entre les types de bornes, ce qui la rend idéale pour diverses tâches de câblage dans l'assemblage d'armoires et de panneaux de commande.

Comment fonctionne la fonction intégrée de dénudage et de coupe de fil sur cette machine de sertissage ?

La EM-6B2BC intègre les fonctions de dénudage et de coupe en une seule unité, éliminant le besoin d'outils manuels séparés. Elle dispose d'un port de dénudage dédié avec un bouton de réglage pour un retrait précis de l'isolant, et d'un port de coupe qui gère les conducteurs Cu/Al jusqu'à 7 mm. Cette conception 3-en-1 rationalise le flux de travail : les opérateurs peuvent dénuder, couper et sertir les fils à un seul poste, augmentant ainsi l'efficacité pour les lots de production moyens à grands.

Quelle est la force de sertissage et la plage de tension de la machine de sertissage de bornes EM-6B2BC ?

La EM-6B2BC délivre une force de sortie constante de 12,7 KN, alimentée par un moteur à vitesse fixe qui garantit une qualité de sertissage stable à chaque cycle. Elle fonctionne sur des plages de tension CA 220V ou 110V, ce qui la rend adaptable à diverses configurations électriques. La machine comprend également une protection contre les surcharges pour une sécurité et une durabilité accrues.

La EM-6B2BC est-elle adaptée aux environnements de production à grand volume ?

Oui, la EM-6B2BC est conçue pour des quantités de production moyennes à grandes. Sa commande au pied permet un fonctionnement mains libres, permettant aux opérateurs de positionner précisément les bornes et les fils pendant que la machine sertit, dénude ou coupe. Le compteur intégré suit la production, et l'interrupteur CW/CCW offre une flexibilité. Sa taille compacte et sa poignée de transport la rendent également portable entre les postes de travail, idéale pour les ateliers très actifs ou la fabrication de faisceaux de câbles.

Quels jeux de matrices sont inclus avec la machine de sertissage multifonction EM-6B2BC ?

La EM-6B2BC comprend 8 jeux de matrices de précision en standard, couvrant une large gamme de types de bornes : embouts (0,25–35mm²), embouts jumelés (2×0,5–6,0mm²), bornes isolées de type O/Y (0,25–6,0mm²), bornes non isolées de type O/Y (0,5–10,0mm²), réceptacles mâles/femelles (0,5–6,0mm²) et broches de contact pour connecteurs rectangulaires (0,5–4,0mm²). Ces jeux de matrices sont interchangeables en quelques secondes, permettant une adaptation rapide à différentes tailles de bornes sans outils supplémentaires.
