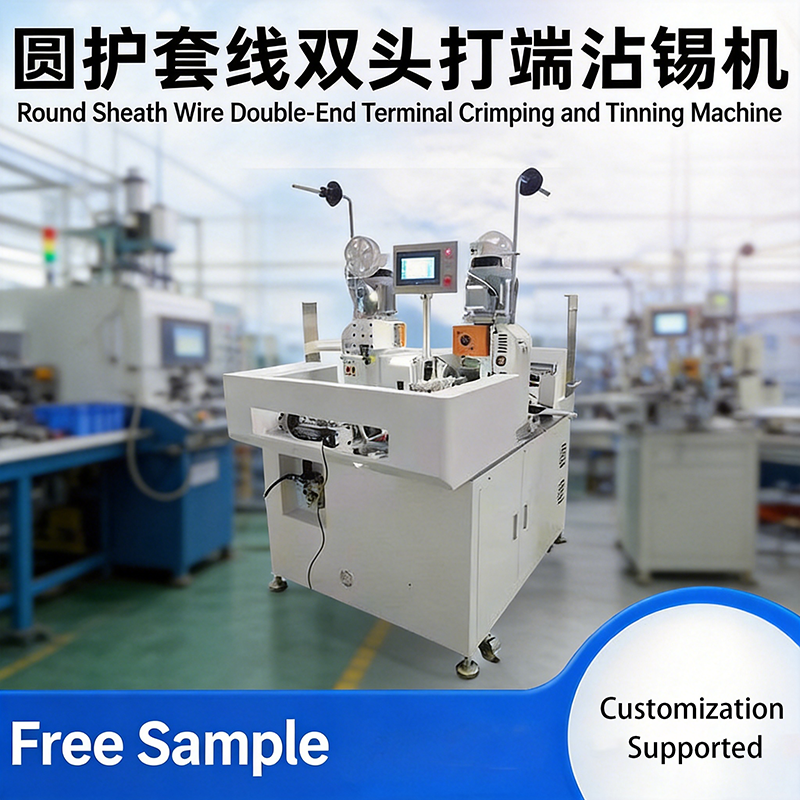

Sertisseuse-étameuse automatique de câble gainé JW-RSCT
Sertisseuse-étameuse automatique de câble gainé JW-RSCT Thumb Sertisseuse-étameuse automatique de câble gainé JW-RSCT Thumb
Video Thumbnail

Sertisseuse-étameuse automatique de câble gainé JW-RSCT

📅 2026-05-02 👁️ 1,028
  • Modèle de produit: JW-RSCT

  • Spécifications

    JW-RSCT Machine à sertir et étamer les extrémités des câbles blindés ronds
    Diamètre extérieur 1,5–8,5 mm
    Nombre d'âmes 2–12 âmes
    Calibre des fils internes 16–28 AWG
    Longueur de coupe 60–1000 mm (extension personnalisable disponible)
    Précision de coupe ≤0,5 mm + 0,2% de la longueur de coupe
    Alimentation électrique AC 220 V 50/60 Hz, 20 A
    Longueur de dénudage extérieur 15–100 mm
    Longueur de dénudage intérieur 0–15 mm
    Force de sertissage Standard 2 TON (machine à sertir les bornes ultra-silencieuse 2,0 T)
    Fonctions Coupe entièrement automatique, dénudage extérieur, dénudage des âmes, sertissage des bornes, étamage double extrémité pour câbles multiconducteurs
  • Demander un devis

La JW-RSCT est une sertisseuse-étameuse automatique conçue pour le câble rond gainé multiconducteur. Elle accepte du câble de 1,5 à 8,5 mm de diamètre extérieur avec 2 à 12 conducteurs intérieurs de 16–28 AWG, et réalise en un seul passage la coupe, le dénudage de la gaine, le dénudage des conducteurs, le sertissage des cosses et l'étamage des deux extrémités. Les usines de harnais fournissant l'électronique, l'électroménager, la nouvelle énergie et l'éclairage l'utilisent pour remplacer plusieurs postes manuels par un seul process intégré.

Caractéristiques principales

  • Cinq opérations en un cycle— coupe, retrait de gaine, dénudage des conducteurs, sertissage et étamage se déroulent sans transfert intermédiaire : un conducteur fini n'est manipulé qu'une fois.
  • Large fenêtre multiconducteur— un seul jeu de paramètres couvre 1,5–8,5 mm de diamètre extérieur, 2–12 conducteurs et 16–28 AWG, ce qui permet à une unité de servir plusieurs familles de produits.
  • Longueur de coupe répétable— l'erreur de coupe reste dans 0,5 mm plus 0,2 % de la longueur réglée, ce qui garde les longueurs de harnais régulières sur toute une série.
  • Tête de sertissage silencieuse de 2 tonnes— la presse standard de 2,0 T fournit la force nécessaire aux cosses isolées et nues tout en gardant un bruit assez faible pour un atelier fermé.
  • Saisie des paramètres à l'écran— un écran LCD haute définition règle longueur de coupe, profondeur de dénudage et position de sertissage : le changement de format devient une saisie de données et non un réglage mécanique.
  • Avance de fil stable— un redresseur de haute précision supprime le vrillage de bobine avant les rouleaux d'avance, ce qui évite les bourrages et garde une profondeur de dénudage uniforme.
  • Configuration adaptable— longueur de coupe, implantation des postes et ensemble de fonctions peuvent être spécifiés à la commande, y compris une plage de coupe étendue au-delà des 1000 mm standard.

Spécifications techniques

ModèleJW-RSCT sertisseuse-étameuse double extrémité pour câble rond gainé
Type de câbleCâble rond gainé multiconducteur
Diamètre extérieur1,5–8,5 mm
Conducteurs intérieurs2–12
Section des conducteurs16–28 AWG
Longueur de coupe60–1000 mm, extension possible sur demande
Précision de coupe≤0,5 mm + 0,2 % de la longueur de coupe
Longueur de dénudage de gaine15–100 mm
Longueur de dénudage des conducteurs0–15 mm
Force de sertissage2 tonnes, presse ultra-silencieuse
AlimentationAC 220 V, 50/60 Hz, 20 A
Fonctions de traitementCoupe, dénudage de gaine, dénudage des conducteurs, sertissage, étamage double extrémité

Applications

  • Cordons d'alimentation d'appareils et harnais internes à deux à douze conducteurs
  • Luminaires et cordons de driver LED nécessitant des extrémités étamées des deux côtés
  • Harnais de capteurs de nouvelle énergie et de packs de batteries en petits conducteurs
  • Cartes de commande électroniques et câbles de capteurs assemblés en moyennes et grandes séries

Pourquoi choisir ce modèle

Les machines partent directement de l'usine, et le devis est établi sur le plan de câble réel et non sur une valeur de catalogue. Le taux de livraison à date annoncé est de 99 %, avec des essais sur échantillon avant lancement d'une commande de production. Machine de traitement de câble multiconducteur, elle remplace une dénudeuse, une sertisseuse et un pot d'étamage sur la même ligne, en réunissant sertissage double extrémité et étamage dans une seule enceinte. Longueur de coupe, implantation des postes et ensemble de fonctions sont personnalisables, et un ingénieur après-vente dédié suit chaque compte pour que pièces et dépannage restent sur un seul interlocuteur.

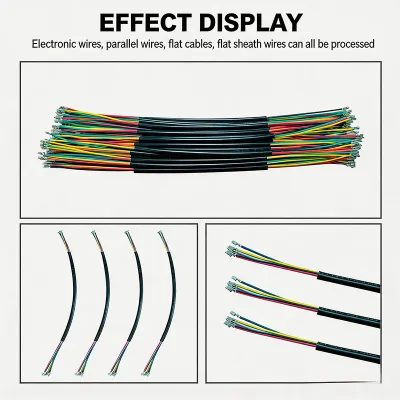

Machine à sertir et étamer les bornes des câbles ronds gainés double extrémité JW-RSCT
