La WPM-416 est une dénudeuse pneumatique pour câble de 0 à 30 mm de diamètre extérieur, avec une longueur de dénudage maximale de 150 mm. C'est le modèle le plus puissant de la gamme pneumatique, à 165-300 kgf, travaillant sous un air à 0,5-0,8 MPa en 220 V/50 Hz ou 110 V/60 Hz.
À 30 mm, la gaine est épaisse et le faisceau de conducteurs lourd : le serrage doit tenir avant que la lame ne se referme, sinon le câble remonte et la coupe part de travers. La WPM-416 utilise un ensemble de vérins de 165-300 kgf pour ce serrage et cette coupe, la tête de lame étant montée sur un bâti de 615 × 425 × 375 mm qui maintient le câble en appui de part et d'autre de la coupe. La pression d'air se règle jusqu'à 0,8 MPa pour la gaine la plus épaisse et se réduit pour les câbles plus petits : une même machine couvre ainsi du câble de commande de 10 mm au câble d'alimentation de 30 mm.
La 416 est l'option diamètre, non l'option longueur : 30 mm de capacité contre 20 mm sur les WPM-315 et 330, mais le même dénudage de 150 mm que la 315. Lorsqu'une longue fenêtre est nécessaire sur câble 20 mm, la WPM-330 donne 330 mm ; lorsque le câble fait 30 mm, la 416 est la limite de la gamme et le dénudage reste à 150 mm.

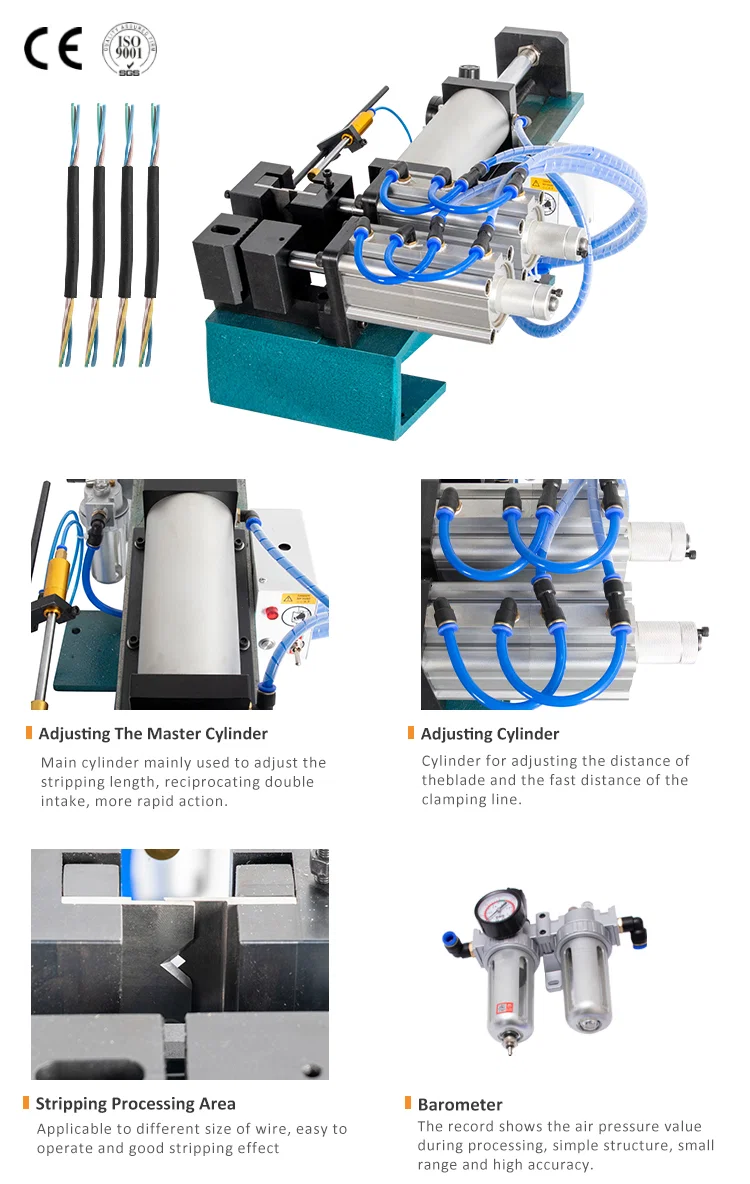

Caractéristiques principales
1. Capacité de 0-30 mm de diamètre extérieur, la plus grande de la gamme pneumatique WPM.
2. Force de lame et de serrage de 165-300 kgf, la plus élevée de la série, à une pression de ligne de 0,5-0,8 MPa.
3. Longueur de dénudage maximale de 150 mm, la tête de lame portée par les rails de base et le câble serré avant la coupe, ce qui empêche un câble lourd de remonter.
4. La pression de travail peut être portée à 0,8 MPa pour une gaine coriace de 30 mm et réduite pour un isolant plus fin sur le même jeu de lames.
5. Bâti de 615 × 425 × 375 mm pour 50 kg, assez compact pour un établi et stable sous la traction de 300 kgf.
6. Commande prévue en 220 V/50 Hz ou 110 V/60 Hz ; profondeur de lame réglée par vis de butée sur le bloc de tête.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-416 |
|---|
| Type de machine | Dénudeuse pneumatique de fil |
|---|
| Diamètre de câble | 0–30 mm |
|---|
| Longueur de dénudage max. | 150 mm |
|---|
| Pression d'air | 0,5–0,8 MPa |
|---|
| Force de lame | 165–300 kgf |
|---|
| Tension | 220 V/50 Hz, 110 V/60 Hz |
|---|
| Dimensions | L615 × l425 × H375 mm |
|---|
| Poids | 50 kg |
|---|
Aperçu de la gamme
Les cinq dénudeuses pneumatiques partagent le même principe de fonctionnement. Le tableau présente les écarts de capacité, de force et d'encombrement pour choisir la taille correspondant à la plage de câbles.
| Paramètre | WPM-305 | WPM-310 | WPM-315 | WPM-330 | WPM-416 |
| Plage de diamètre de câble | 1–5 mm | 1–10 mm | 1–15 mm | 1–20 mm | 1–30 mm |
| Longueur de dénudage | 3–50 mm | 3–100 mm | 3–150 mm | 3–330 mm | 3–150 mm |
| Alésage du vérin | Ø40 | Ø50 | Ø60 | Ø60 | Ø80 |
| Force de serrage de lame | 31–37 kg | 49–115 kg | 84–196 kg | 84–196 kg | 165–300 kg |
| Alimentation | 220 V | 220 V | 220 V | 220 V | 220 V |
| Dimensions (L×l×H) | 40×30×27 cm | 48×33×28 cm | 60×42×36 cm | 110×55×45 cm | 80×62×55 cm |
| Poids net | 20 kg | 25 kg | 35 kg | 65 kg | 50 kg |
| Emballage | Caisse en bois, emballage export standard |
Applications
— Distribution d'énergie : câble d'alimentation 35-95 mm² dénudé sur 150 mm pour cosses à compression et cosses de câble.
— Infrastructure de recharge et de véhicules électriques : câble DC 25-50 mm² préparé pour terminaux sertis et connecteurs étanches.
— Assemblage de groupes et d'ASI : câble batterie et onduleur lourd à gaine XLPE coriace jusqu'à 30 mm de diamètre extérieur.
— Alimentation de chantier : câble caoutchouc H07RN-F dénudé pour prises CEE et socles industriels.
— Ateliers de câblage : lots mixtes de câble de 10 à 30 mm sur une même machine, en réglant le détendeur et la butée de lame.
