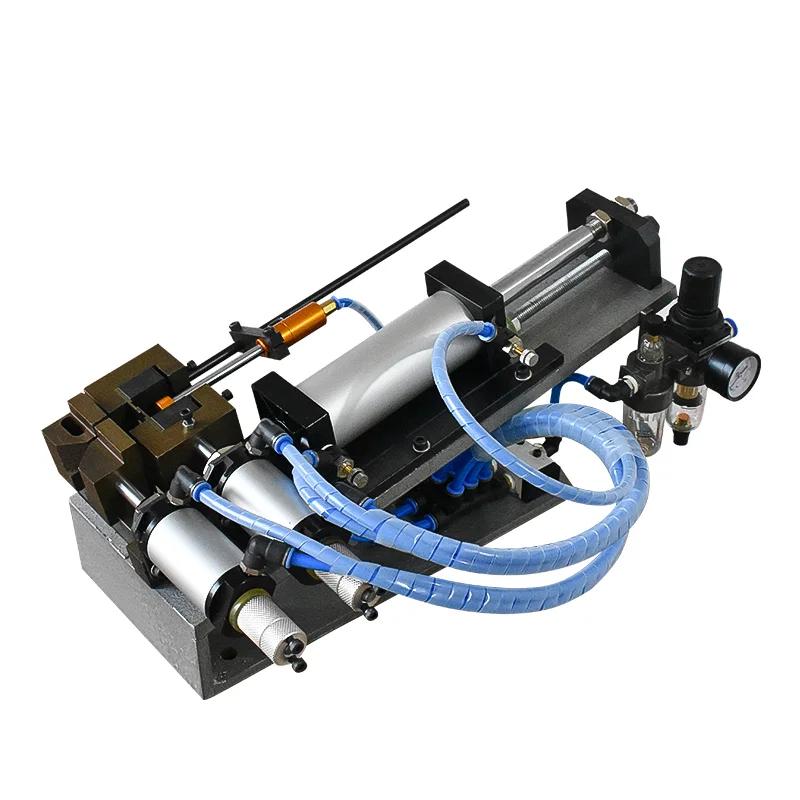

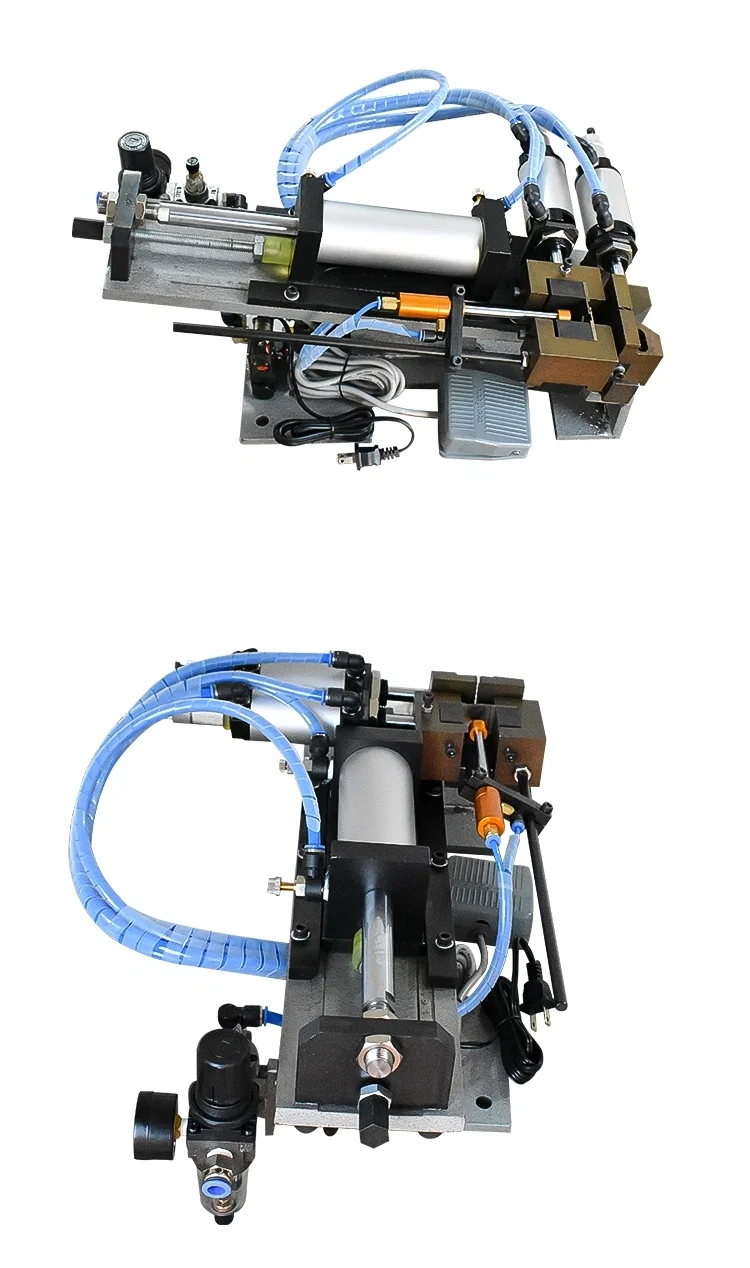

La JW-ST03 est une dénudeuse pneumatique d'établi pour câble AC/DC, cordons d'alimentation, câble gainé, fil informatique et électronique, câble multiconducteur et câble plat. Elle coupe, dénude et torsade dans une même séquence, et son double vérin à alimentation autonome huile-air entraîne la tête de lames sans moteur en partie travaillante.

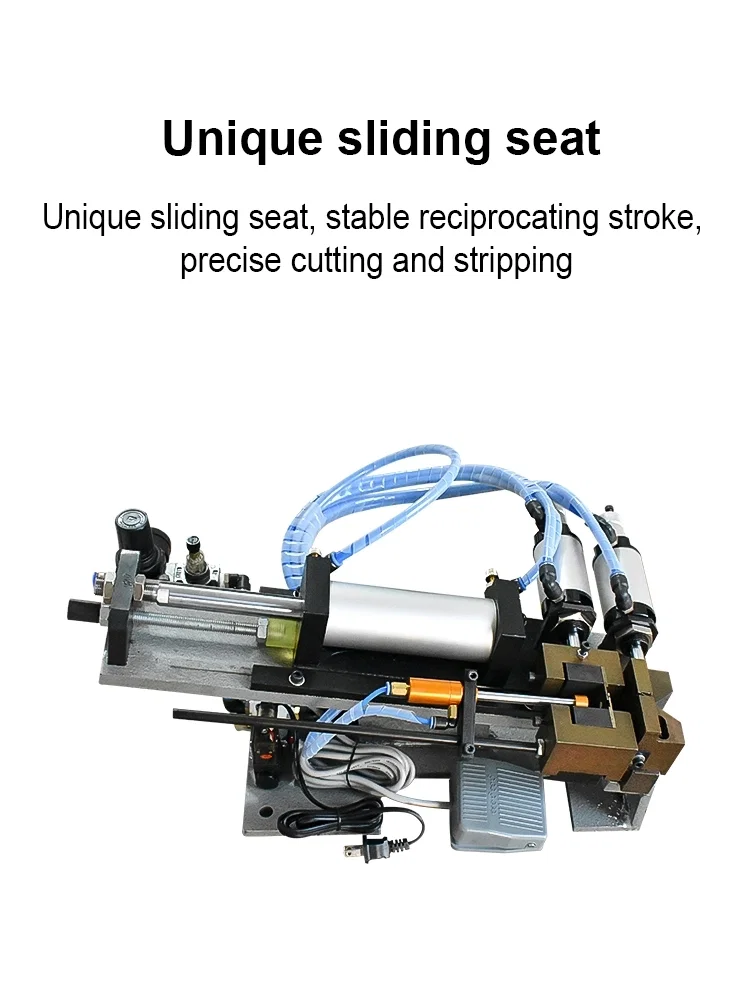

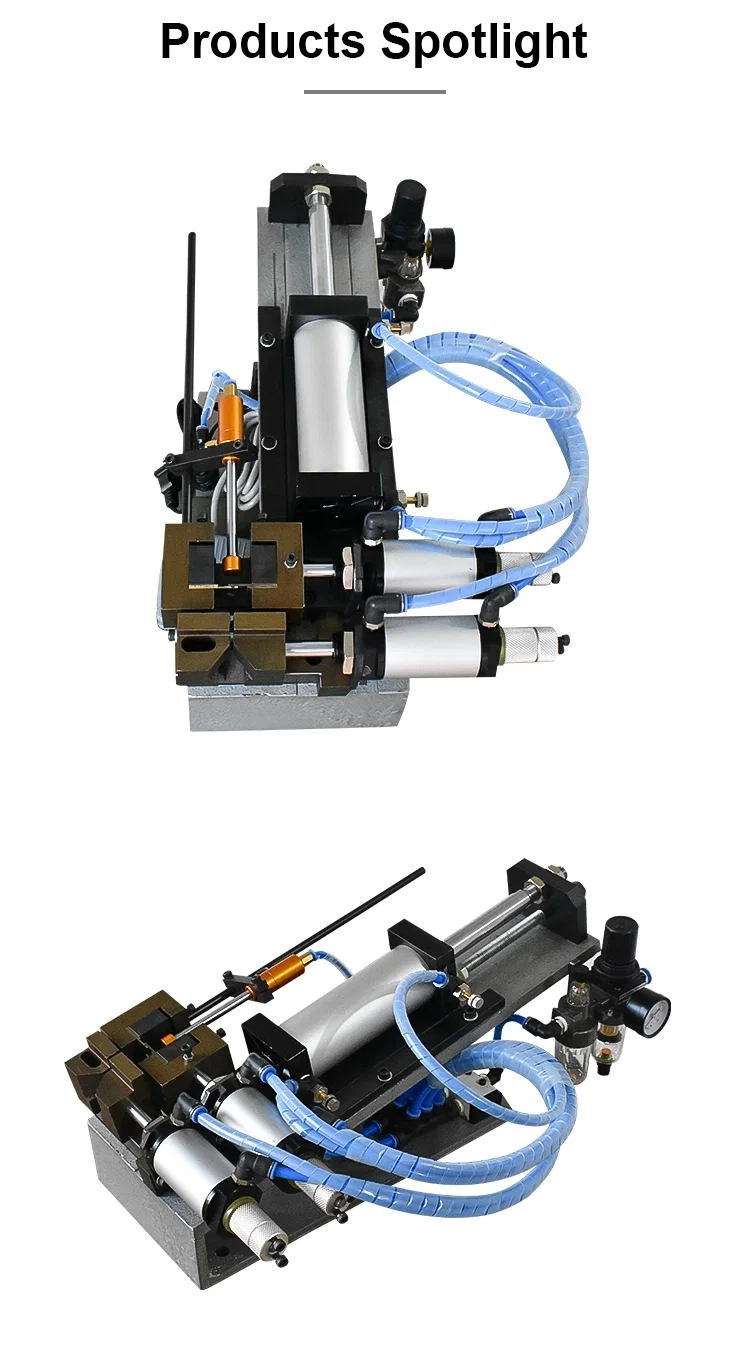

Sur une dénudeuse manuelle, l'opérateur tient à la fois le câble et tire contre la lame, et la longueur arrachée varie d'une pièce à l'autre. Ici, les deux vérins se déplacent en sens opposé, l'un fermant les lames et l'autre tirant la chute, de sorte que la longueur de dénudage est fixée par la course ; l'implantation oblique arrière permet en outre d'appuyer l'avant-bras pendant l'alimentation d'une longue série de cordons.
Face à la WPM-200, qui traite du monoconducteur de 1 - 4 mm sur une tête ronde compacte, la ST03 est l'unité électropneumatique plus grande destinée au câble gainé et plat avec son propre circuit d'air. Elle ne dénude que du câble isolé ; le film d'émail reste le domaine de la WPM-550.
Caractéristiques principales
1. Coupe, dénudage et torsadage à partir d'une seule séquence pneumatique : un cordon est préparé en une seule prise.

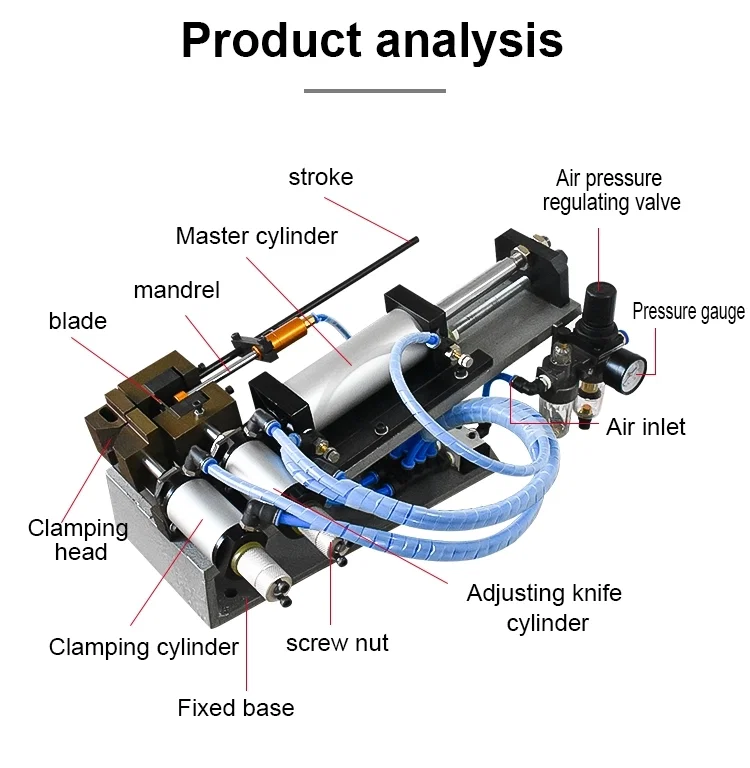

2. Double vérin : la fermeture des lames et la traction de la chute sont entraînées en sens opposé, ce qui fixe la longueur de dénudage par la course et non par la traction de la main.
3. Circuit autonome huile-air avec filtre-régulateur et manomètre embarqués : la machine ne dépend pas d'une ligne d'atelier pré-lubrifiée.

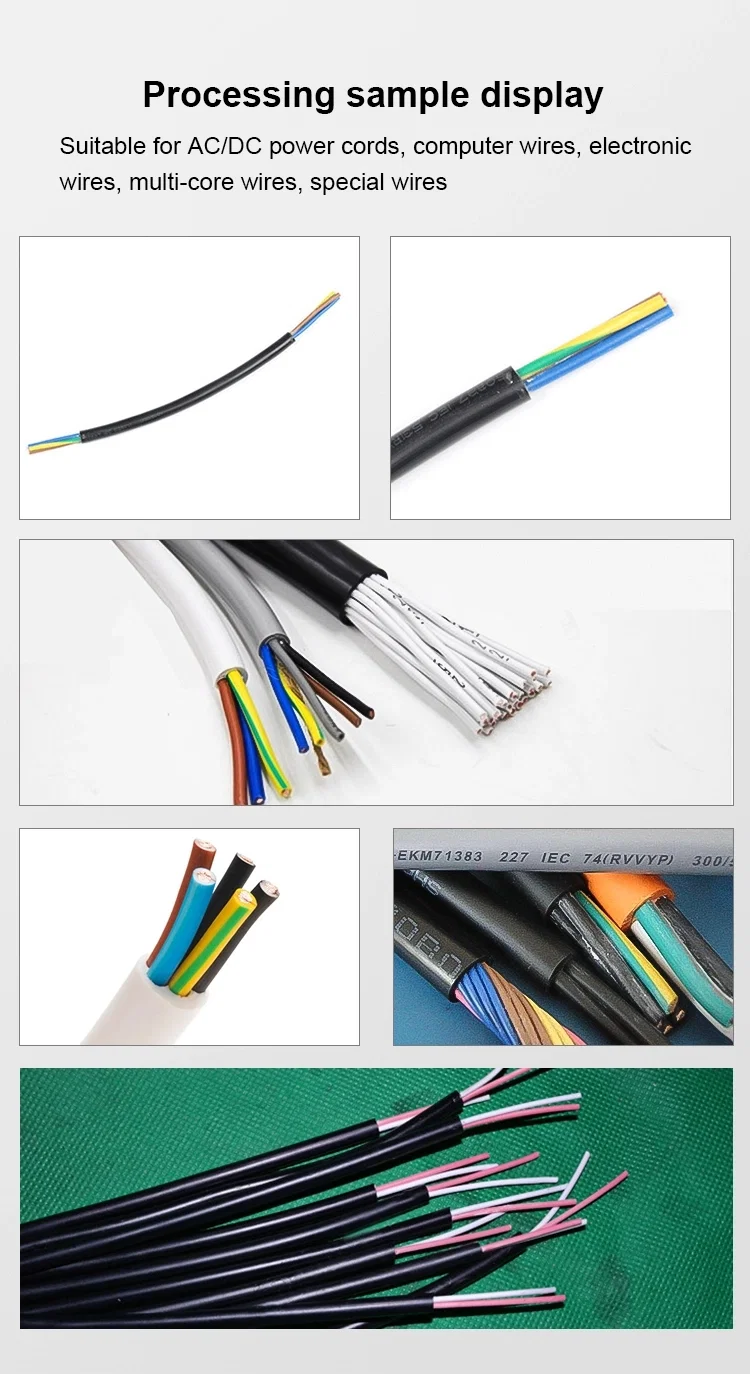

4. Couvre le fil AC/DC, les cordons d'alimentation, le câble gainé, le fil informatique et électronique, le multiconducteur, le câble et le câble plat.
5. Implantation ergonomique à dos oblique : la tête est inclinée vers l'opérateur pour garder le poignet en position neutre sur les longues séries.
6. Commande pneumatique sans moteur dans la tête, la partie travaillante restant légère et la zone des lames exempte de pièces électriques.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-ST03 |
|---|
| Type de machine | Dénudeuse électropneumatique de câble |
|---|
| Type d'énergie | Électropneumatique et pneumatique |
|---|
| Système de vérins | Double vérin mobile, alimentation autonome huile et air |
|---|

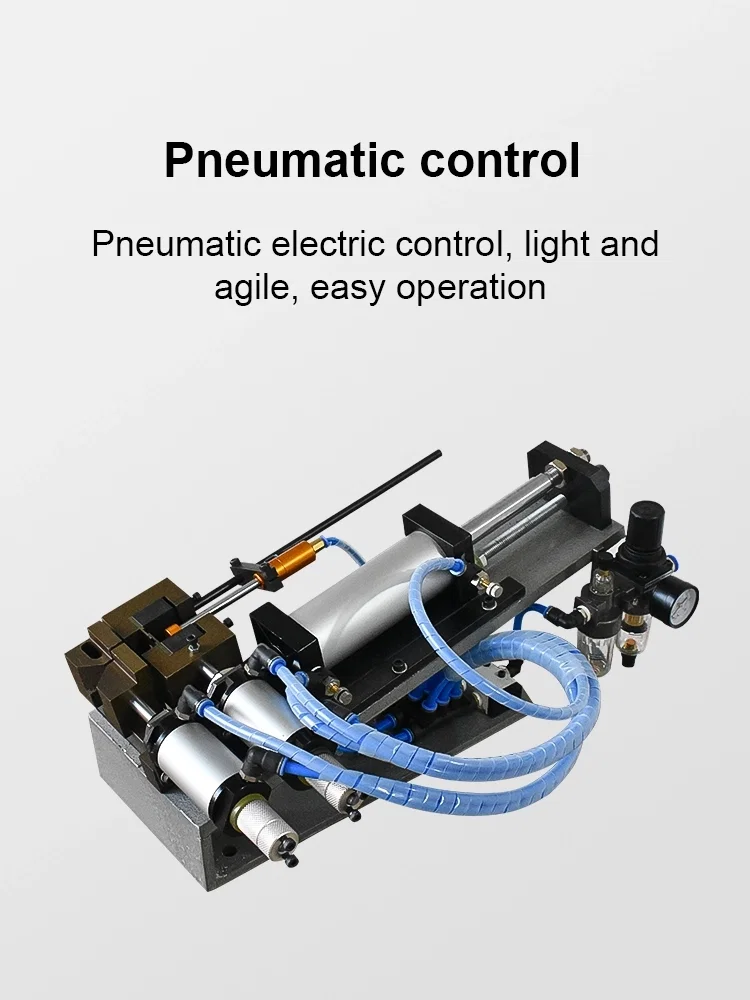

| Fonctionnement | Commande pneumatique |
|---|
| Fonction | Coupe, dénudage, torsadage |
|---|
| Conception | Implantation ergonomique à dos oblique |
|---|
| Poste de travail | Sur établi |
|---|
Applications
— Assemblage de cordons d'alimentation : coupe, dénudage et torsadage de cordons à deux et trois conducteurs avant surmoulage de la fiche.
— Préparation de câble gainé : dégainage et dénudage des conducteurs intérieurs sur câble multiconducteur.
— Fil informatique et électronique : préparation des conducteurs intérieurs sur les câbles de données et de signal.
— Câble plat et nappe : dénudage des extrémités pour la pose de connecteurs.
— Réparation d'appareils électriques : reprise des conducteurs AC/DC et du câble gainé en atelier de service.
