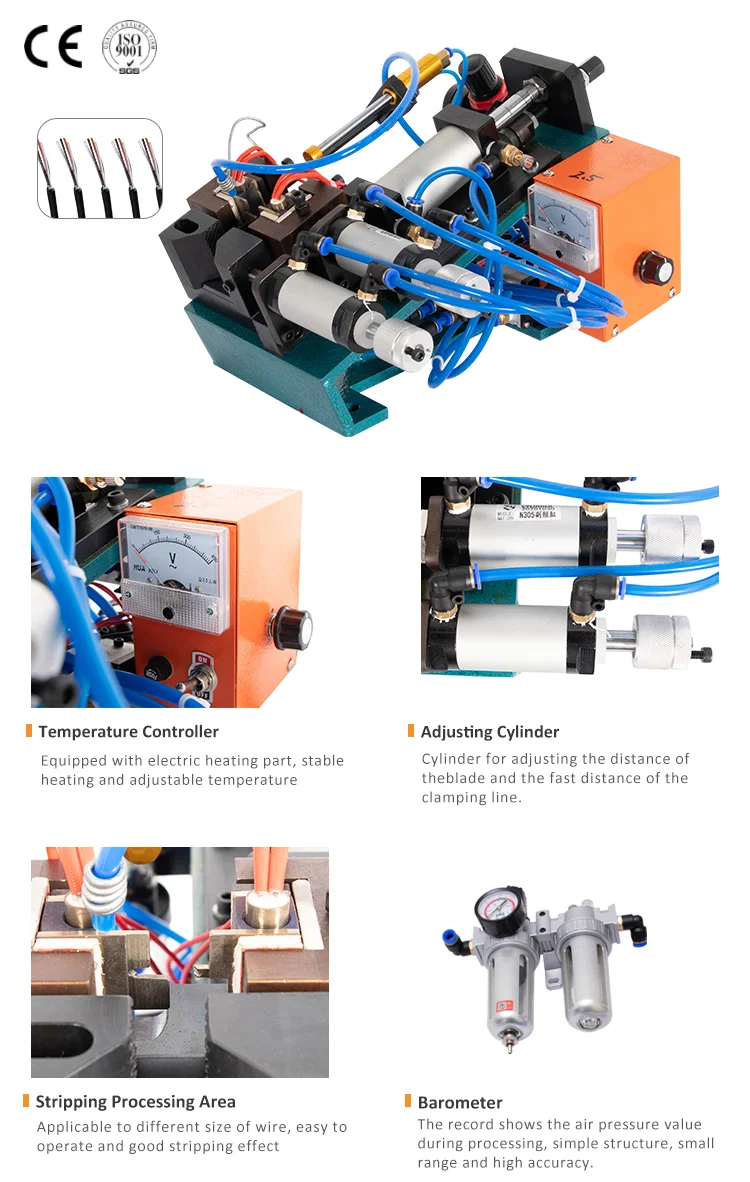

La WPM-305R est une dénudeuse thermique pneumatique pour câble tressé et blindé. Elle retire la couche de tresse sur une longueur de dénudage de 0,5 mm à 50 mm sur câble jusqu'à 7 mm de diamètre extérieur, au moyen d'une mâchoire chauffante fermée par vérins pneumatiques plutôt que d'une lame froide.
Une lame froide tirée dans une tresse arrache des filaments et laisse un anneau effiloché qui court-circuite la couche suivante. La 305R sépare la tresse par mâchoire chauffante: les filaments sont sectionnés sur la ligne de mâchoire et restent dans le tissage. La mâchoire est actionnée par un vérin de 40 mm d'alésage à 0,3 à 0,7 MPa, soit 31 à 73 kg de force sur la plage de pression; le serrage et le dénudage sont deux mouvements de vérin distincts, le câble est donc tenu avant que la mâchoire ne se ferme sur lui.
C'est l'unité à dénudage court des deux dénudeuses thermiques présentées. La WPM-310R ouvre la même tresse mais atteint 100 mm de longueur de dénudage sur câble de 10 mm avec un régulateur à 450 degrés C; la 305R reste à 50 mm et 7 mm de câble et règle la température sur le cadran analogique de son coffret, ce qui convient au dénudage répétitif de fenêtres courtes sur paillasse.
Caractéristiques principales
1. Longueur de dénudage réglable de 0,5 mm à 50 mm, couvrant un dénudage court en extrémité comme une fenêtre en milieu de câble.
2. Diamètre de câble maximum de 7 mm, adapté aux câbles tressés de commande, de capteurs et coaxiaux utilisés en faisceautage.
3. Vérin pneumatique de 40 mm d'alésage à 0,3 à 0,7 MPa, produisant 31 à 73 kg de force sur la plage de pression.
4. Mâchoire chauffante sectionnant la tresse par la température au lieu de la cisailler: les filaments sont coupés sur la ligne de mâchoire et non arrachés au tissage.
5. Vérins de serrage et de dénudage séparés: le câble est saisi avant l'avance de la mâchoire, la tresse n'est donc pas entraînée le long du câble.
6. Cadran de température analogique et molette de réglage sur le coffret, lus et ajustés sur la machine; 400 x 300 x 270 mm et 20 kg, pour tenir à côté d'une ligne de coupe et dénudage en AC 220 V 50 Hz.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-305R |
|---|
| Type de machine | Dénudeuse thermique pneumatique de fil tressé |
|---|
| Longueur de dénudage minimum | 0,5 mm |
|---|
| Longueur de dénudage maximum | 50 mm |
|---|
| Diamètre de câble maximum | 7 mm |
|---|
| Pression d'air | 0,3 à 0,7 MPa |
|---|
| Alésage du vérin | dia. 40 mm |
|---|
| Force de sortie | 31 à 73 kg |
|---|
| Tension | AC 220 V, 50 Hz |
|---|
| Dimensions | 400 x 300 x 270 mm |
|---|
| Poids | 20 kg |
|---|
Applications
— Ensembles de câbles de servomoteurs et de moteurs: ouverture du blindage tressé avant pose de la coque de connecteur.
— Préparation de câbles coaxiaux type RG, où la tresse doit être ouverte sans entailler le diélectrique en dessous.
— Faisceaux blindés automobiles: dénudage de la tresse sur une fenêtre courte pour un raccordement de fil de drain.
— Câbles de capteurs et d'instrumentation à blindage tressé, où une extrémité de tresse effilochée court-circuiterait la paire de signal.
— Ensembles de câbles aéronautiques et médicaux: dénudage de tresse sur câble blindé de petit diamètre en petites séries.
