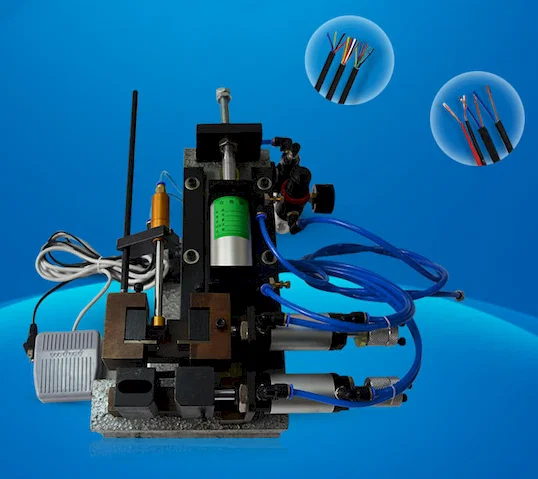

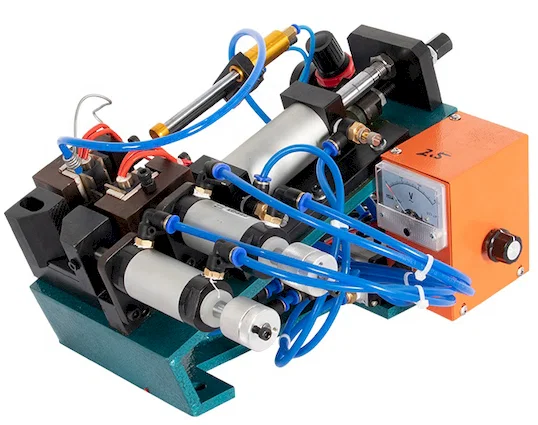

Dénudeuse pneumatique de câbles 0-5 mm WPM-305

📅 2025-04-27 👁️ 1,231
  • Modèle de produit: WPM-305

  • Spécifications

    Longueur de dénudage: 50mm
    Diamètre du fil: 0-5mm
    Pression d’air: 0.3-0.7MPa
    Tension: 220V/50 Hz ou 110V/60 Hz
    Force: 31-73KG
    Poids: 20KG
    Taille: L400 x W300 x H270mm
  • Demander un devis

La WPM-305 est une dénudeuse pneumatique de paillasse pour câble de 0 à 5 mm de diamètre extérieur, avec une longueur de dénudage maximale de 50 mm. La force de lame est de 31-73 kgf sous un air à 0,3-0,7 MPa, et le circuit de commande est prévu pour une alimentation 220 V/50 Hz ou 110 V/60 Hz.

Le câble de petit calibre est le domaine où le dénudage manuel échoue : une lame trop profonde coupe des brins, une lame trop superficielle laisse de l'isolant sur le conducteur, et le défaut n'apparaît qu'au poste de sertissage. Sur la WPM-305, la lame se referme sur un vérin pneumatique et la profondeur est fixée par une butée mécanique, si bien que la coupe se répète sur toute la bobine. Des vérins distincts serrent le câble puis tirent la gaine après la coupe, et un coffret à deux boutons laisse les deux mains libres pour tenir le fil.

La 305 est la plus petite des dénudeuses pneumatiques WPM : 0-5 mm de diamètre et 50 mm de dénudage, contre 0-15 mm et 100 mm sur la WPM-310, 0-20 mm et 150 mm sur la WPM-315, et 0-30 mm et 150 mm sur la WPM-416. Avec 20 kg, c'est aussi le modèle à bâti complet le plus léger du groupe, ce qui compte lorsqu'une machine sert plusieurs postes. Les longues fenêtres de gaine sur câble de plus de 20 mm sortent de toutes ces machines et ne sont traitées par la WPM-330 que jusqu'à sa limite de 20 mm.

Caractéristiques principales

1. Plage de diamètre extérieur 0-5 mm avec une longueur de dénudage maximale de 50 mm, fixée par une butée mécanique sur le chariot de lame.

2. Pression de travail de 0,3-0,7 MPa donnant 31-73 kgf à la lame, réglée au détendeur selon la gaine et non selon l'opérateur.

3. Serrage, coupe et arrachage assurés par des vérins distincts : la gaine est retirée sans frotter sur le conducteur.

4. Coffret de commande à deux boutons sur cordon lançant le cycle ; l'opérateur garde les deux mains sur le câble pendant le dénudage.

5. Construction en double tension : 220 V/50 Hz ou 110 V/60 Hz pour le circuit de commande, la même machine fonctionnant sur l'une ou l'autre alimentation monophasée.

6. Bâti de 400 × 300 × 270 mm pour 20 kg, assez lourd pour rester en place sur l'établi pendant la course de traction.

Spécifications techniques

ParamètreSpécification
ModèleWPM-305
Type de machineDénudeuse pneumatique de fil
Diamètre de câble0–5 mm
Longueur de dénudage max.50 mm
Pression d'air0,3–0,7 MPa
Force de lame31–73 kgf
Tension220 V/50 Hz, 110 V/60 Hz
DimensionsL400 × l300 × H270 mm
Poids20 kg

Aperçu de la gamme

Les cinq dénudeuses pneumatiques partagent le même principe de fonctionnement. Le tableau présente les écarts de capacité, de force et d'encombrement pour choisir la taille correspondant à la plage de câbles.

ParamètreWPM-305WPM-310WPM-315WPM-330WPM-416
Plage de diamètre de câble1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
Longueur de dénudage3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
Alésage du vérinØ40Ø50Ø60Ø60Ø80
Force de serrage de lame31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
Alimentation220 V220 V220 V220 V220 V
Dimensions (L×l×H)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
Poids net20 kg25 kg35 kg65 kg50 kg
EmballageCaisse en bois, emballage export standard

Applications

— Assemblage électronique : fil de câblage et d'équipement 0,5-2,5 mm², dénudé sur une extrémité avant étamage ou sertissage.

— Câblage d'appareils : conducteurs de capteurs, de ventilateurs et de commande jusqu'à 5 mm de diamètre extérieur, dénudés sur 8-20 mm pour l'insertion en borne.

— Production de LED et d'éclairage : conducteurs d'alimentation 2-4 mm² sur drivers et connecteurs, gaine retirée sans dommage aux brins.

— Câbles d'instrumentation et de capteurs : cordons multibrins fins où une entaille dans un brin de 0,2 mm met l'assemblage au rebut.

— Ateliers d'armoires : petites séries de fil de commande dénudées au poste là où une dénudeuse entièrement automatique n'est pas rentable.

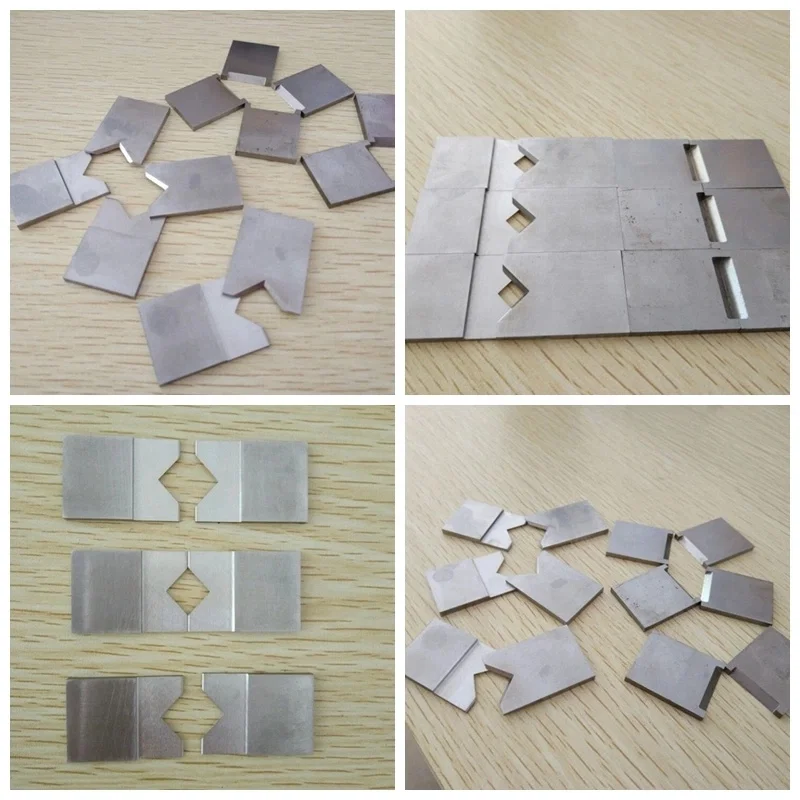

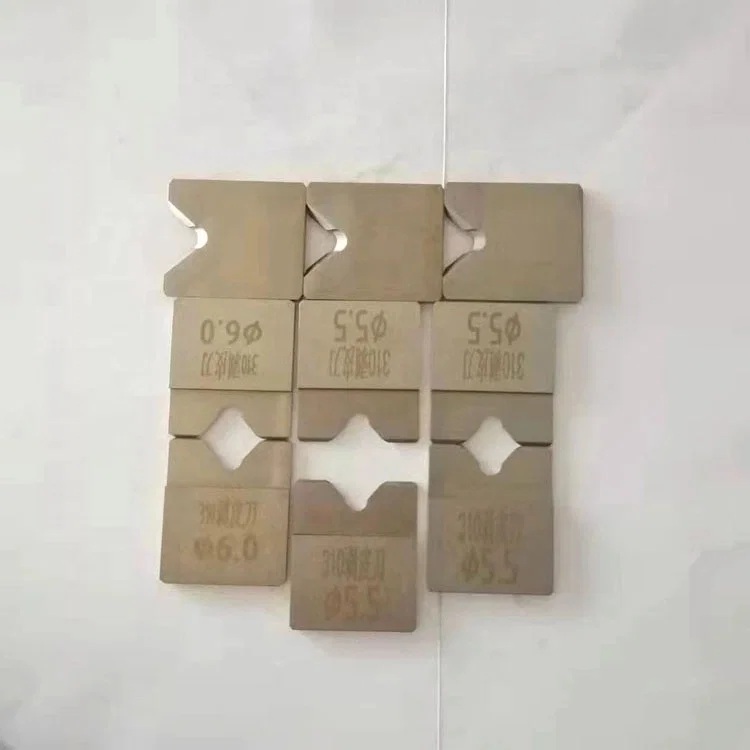

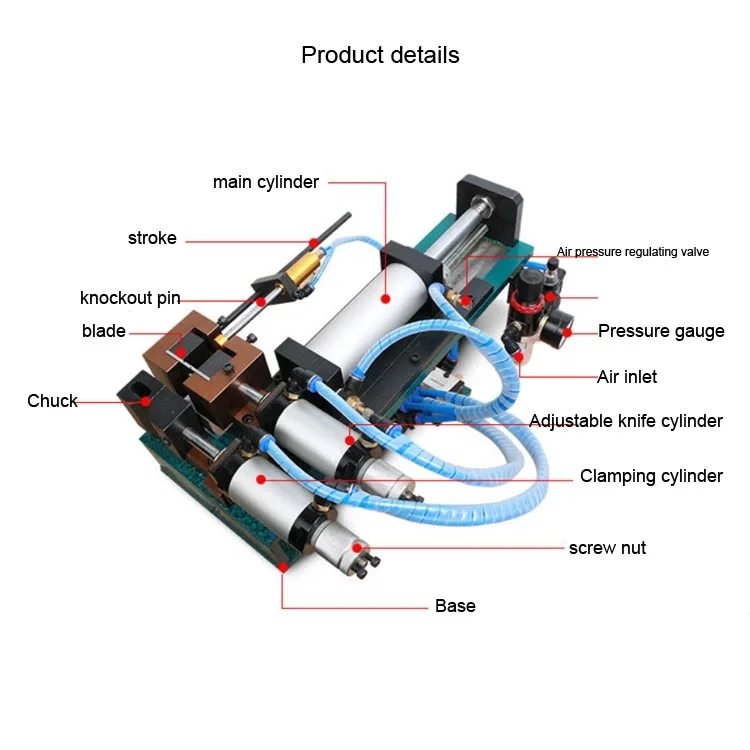

labeled diagram of pneumatic stripping machine cylinders, chuck and bladedetail photos labeling main cylinder, solenoid valve and V-shaped bladesstripping blade plates with V-notch and diamond shaped openingsstripping blade plates engraved with 6.0 and 5.5 mm sizes
