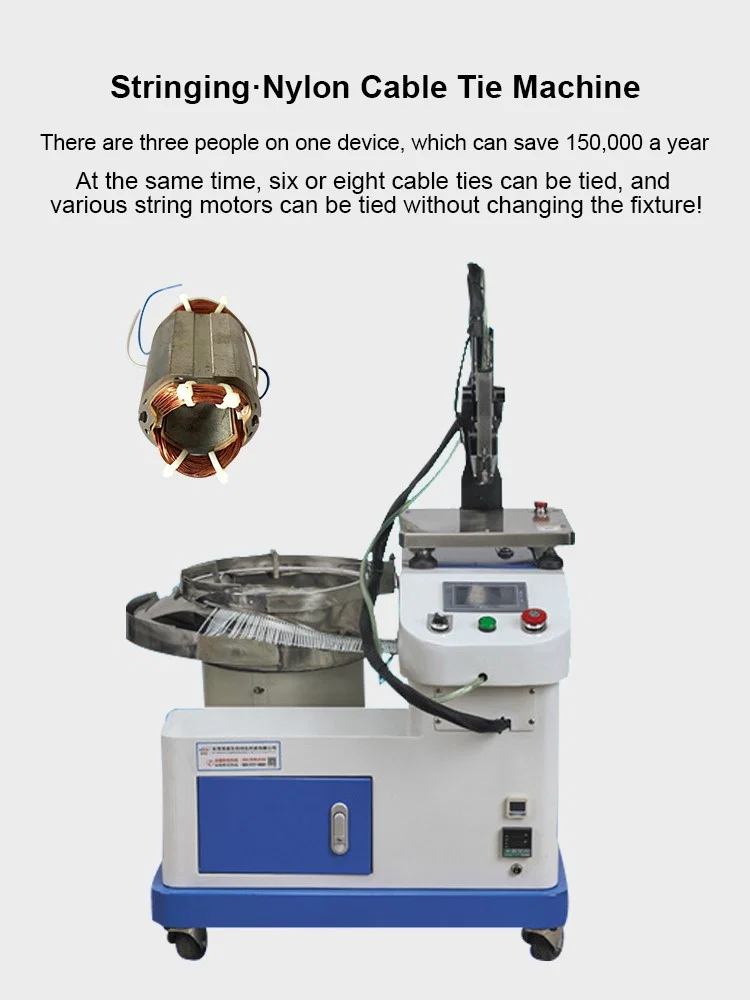

La WPM-25100M attache les bobines de stators de moteur avec des attaches nylon, six à huit attaches en un cycle automatique. Le bâti porte son propre bol vibrant d'attaches, son coffret de commande et sa tête d'attache, et la tête est fixée sur un plateau séparé devant lequel le stator est présenté.
L'attache manuelle d'un stator se fait une attache à la fois, avec une tension qui varie d'un opérateur à l'autre et des queues à couper en seconde passe. Sur la 25100M, les attaches sont orientées dans le bol, amenées à la tête par une piste, puis tendues et coupées par la machine sous commande PLC. L'opérateur tient le stator sous la tête et lance le cycle au pédalier, ce qui laisse les deux mains sur la pièce, et la tête fixe maintient la ligne d'attache perpendiculaire aux têtes de bobine.
La machine n'est pas un outil de cerclage. Les WPM-A19/A25 et WPM-L300 tendent du feuillard PET ou PP autour de cartons et de paquets, alors que la 25100M pose des attaches nylon discrètes autour des bobines de stator et coupe la queue dans le même cycle. Face à un pistolet d'attache manuel, la différence tient au nombre : un cycle pose six à huit attaches, et la fiche technique équivaut la charge de travail à trois opérateurs par machine.

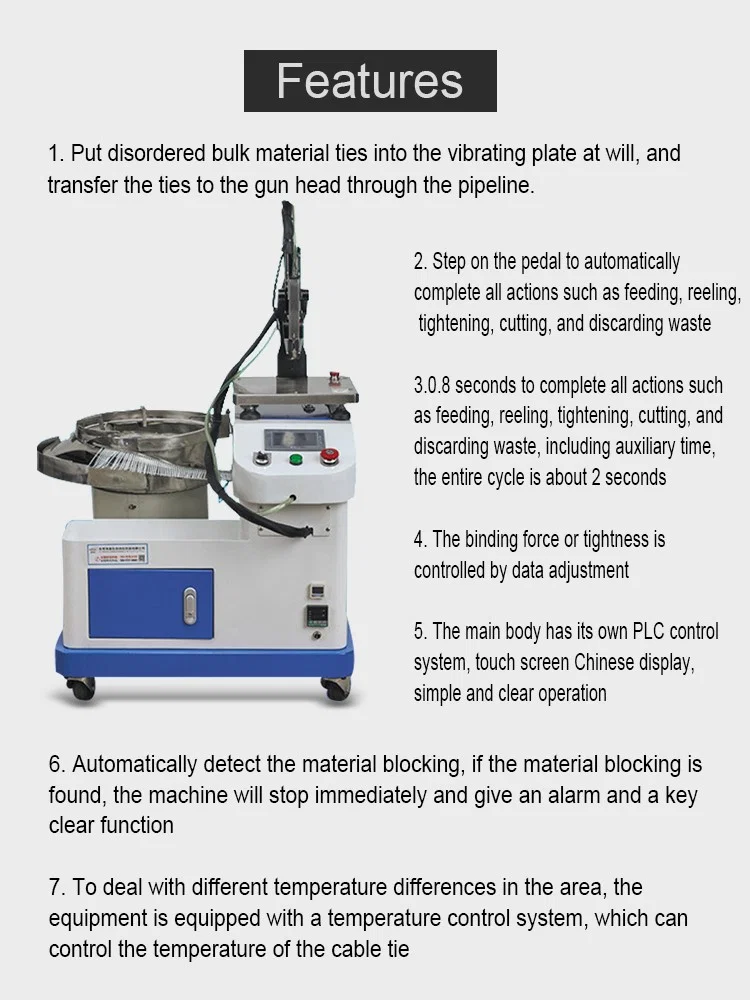

Caractéristiques principales
1. Six à huit attaches posées en un cycle automatique, à un pas défini par la tête et non par l'œil de l'opérateur.

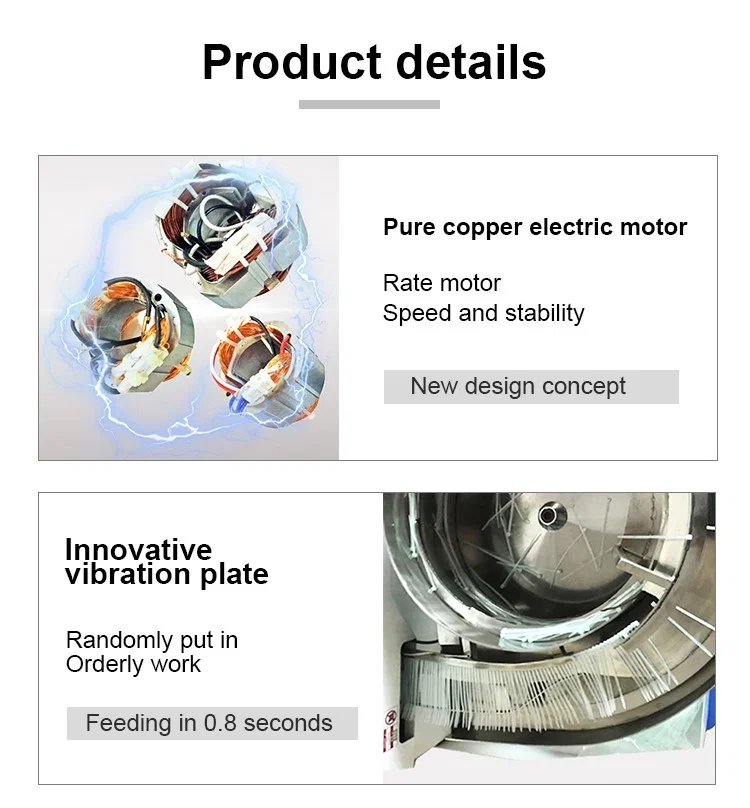

2. Un bol vibrant en inox avec piste d'orientation sépare et aligne les attaches avant leur arrivée à la tête, qui n'est donc pas chargée à la main.
3. Commande PLC avec écran LCD et commutateur à clé : l'opérateur lance le cycle et le programme est protégé par la clé.
4. Le départ de cycle au pédalier laisse les deux mains libres pour tenir et indexer le stator entre deux attaches.

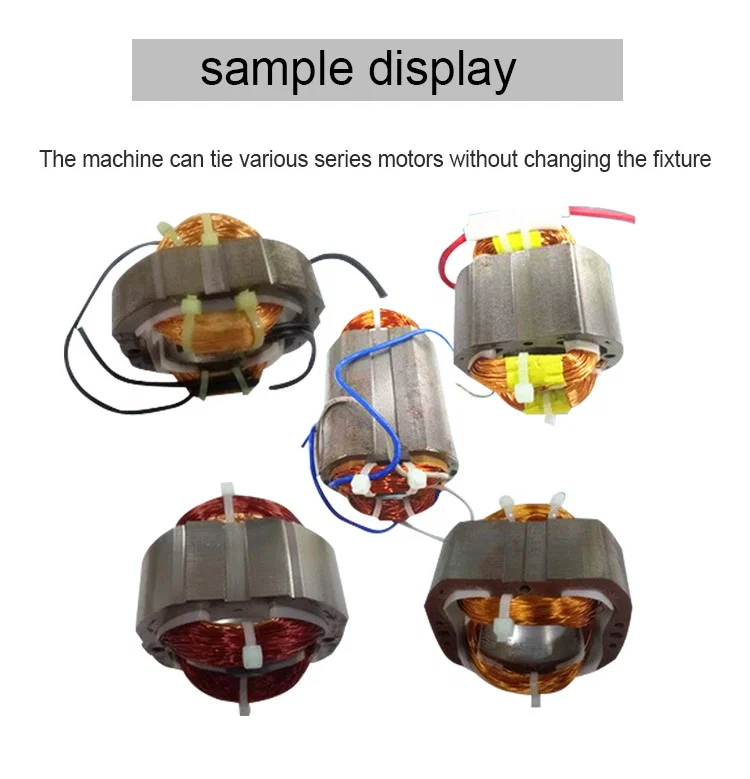

5. Aucun changement de montage entre tailles de moteur ; le stator est présenté directement sous la tête, ce qui supprime le changement de gabarit nécessaire aux lignes d'attache manuelle pour chaque taille de carcasse.

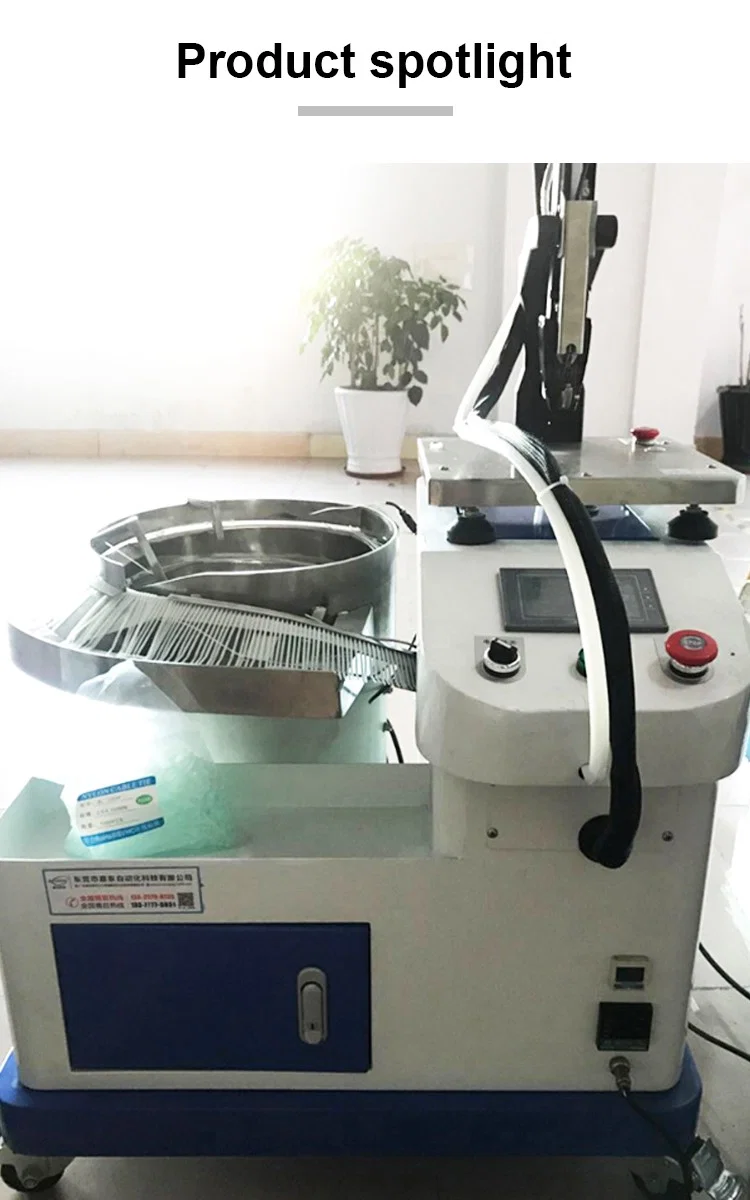

6. Bol, coffret de commande et tête d'attache sur un même bâti mobile à roulettes, le poste pouvant être déplacé vers la ligne de bobinage et retour.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-25100M |
|---|
| Type de machine | Attacheuse automatique à attaches nylon pour cerclage de stators |
|---|
| Système de commande | PLC |
|---|
| Mode de fonctionnement | Automatique |
|---|
| Capacité d'attache | 6-8 attaches simultanées |
|---|
| Application | Cerclage des bobines de stator de moteur |
|---|
| Montage requis | Aucun changement pour différents moteurs |
|---|
| Mode de commande | Cycle automatique commandé au pédalier |
|---|
| Équivalent main-d'œuvre | 3 opérateurs par machine |
|---|
Applications
— Stators de moteurs de pompes et de ventilateurs : cerclage des têtes de bobine par attaches nylon avant imprégnation et assemblage.
— Moteurs d'outillage électroportatif : cerclage des stators et des bobines d'excitation sur petites carcasses.
— Moteurs de compresseurs et de ventilateurs CVC : attaches des faisceaux de bobine en sortie de poste de bobinage.
— Stators de moteurs de vélo électrique et de moyeu : attaches multipoints autour du paquet de tôles.
— Moteurs d'appareils ménagers : stators de batteurs, mixeurs et extracteurs attachés à pas fixe.
