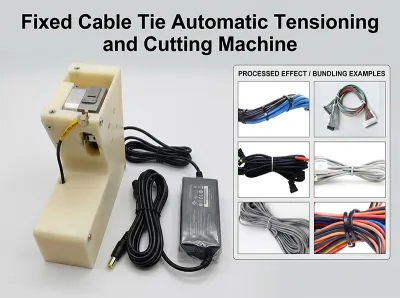

Machine de serrage et coupe automatique de collier de serrage fixe (déclencheur inductif) JW-SLQ

Machine de serrage et coupe automatiques pour collier de câble fixe (déclenchement inductif) JW-SLQ

Aperçu du produit

Le serrage traditionnel des colliers de câble dans l’automobile repose principalement sur un enfilage manuel, un pré-serrage et un serrage final avec un pistolet à collier, ce qui demande beaucoup de main-d’œuvre, fatigue les travailleurs, prend du temps et est moins efficace que les machines. Cette machine fixe de serrage et coupe automatiques simplifie le processus : les travailleurs n’ont qu’à placer manuellement le collier dans la plaque de cavité, disposer le produit, enfiler manuellement le collier dans le trou jusqu’à la position d’induction et le maintenir, puis la roue d’alimentation interne de la machine serre et coupe automatiquement le collier. Chaque cycle dure environ 1 à 1,5 seconde (légèrement différent selon la longueur du collier), ce qui permet de gagner du temps et de réduire la fatigue des travailleurs. Particulièrement adapté au serrage de faisceaux de câbles dans l’industrie automobile et autres domaines connexes.

Caractéristiques principales

1.      Conception à déclenchement inductif : Opération simple, il suffit d’enfiler le collier jusqu’à la position d’induction pour démarrer le serrage et la coupe automatiques, réduisant les étapes manuelles.

2.      Haute efficacité : Chaque cycle de serrage dure environ 1 à 1,5 seconde, améliorant considérablement la productivité par rapport à l’opération manuelle.

3.      Tension réglable : Équipé d’une vis de réglage de tension avec échelle sur le côté, avec trois crans pour un ajustement libre afin de répondre à différentes exigences de serrage.

4.      Longueur de queue réglable : La longueur de queue peut être ajustée en modifiant l’épaisseur de la plaque de fixation du couvercle ; pour les colliers à queue concave, le réglage d’usine peut être conservé, et des joints spéciaux peuvent être ajoutés pour allonger la queue.

5.      Large compatibilité : En remplaçant la plaque de fixation du collier, elle peut s’adapter à différents types de colliers, avec une grande polyvalence.

6.      Compact et portable : Petite taille (L 150 X L 50 X H 150 mm), facile à installer et à placer dans divers postes de production.

7.      Alimentation stable : Utilise une alimentation DC 24V, sûre et stable, et le connecteur d’alimentation peut être coupé et remplacé selon les besoins.

Spécifications techniques

Instructions d’utilisation

1.      Chaque tête de pistolet utilise une prise standard 5,5*2,5 DC-022. Une tête unique nécessite une alimentation DC24V avec un courant de 2,5A ou plus. Les clients peuvent également couper et remplacer la méthode de connexion de l’alimentation selon leurs besoins.

2.      Après la mise sous tension, placez le collier dans la plaque de fixation (position marquée sur la figure A), puis placez le faisceau, enfilez manuellement le collier dans le trou jusqu’à la position d’induction et maintenez-le, et la roue d’alimentation interne de la machine serre et coupe automatiquement le collier.

3.      Lorsqu’il est nécessaire d’ajuster la longueur de queue, elle peut être augmentée ou raccourcie en modifiant l’épaisseur de la plaque de fixation du couvercle. Remarque : Certaines queues de collier sont concaves ; généralement, nous les avons ajustées en usine, et les clients ne peuvent ajouter que des joints spéciaux pour allonger la queue.

4.      Lorsque les clients doivent s’adapter à différents colliers, il suffit de remplacer la plaque de fixation où le collier est placé sur la figure A pour s’adapter à différents colliers. Pour ajuster le couple, suivez simplement l’échelle sur la figure 2 ; plus la valeur est grande, plus le couple est élevé.
