Cosses fourche cuivre non isolées 2,8–6,3 mm JW-TM02

📅 2025-04-27 👁️ 2,532
  • Modèle de produit: JW-TM02

  • Spécifications

    Matériau: Cuivre
    Traitement de surface: Étamage
    Type de connecteur: Fourche non isolée
    Certifications: UL, CE
    Compatibilité: PH, VH, JST
  • Demander un devis

La JW-TM02 est une cosse fourche en cuivre non isolée, étamée, disponible en largeurs 2,8, 4,8 et 6,3 mm pour les types PH, VH, JST et cosse plate. Elle est certifiée UL et CE et livrée sur bande continue pour le sertissage sur applicateur. La gorge ouverte se glisse sous une vis sans que celle-ci soit déposée.

Une cosse isolée masque le sertissage derrière une gaine et plafonne la température de service à la tenue de cette gaine. La TM02 laisse le fût à nu : la hauteur de sertissage et le remplissage en brins sont contrôlables à l'inspection, et la liaison travaille à la température du raccordement et non à celle du plastique. L'étamage sur cuivre maintient une résistance de contact stable face aux borniers en laiton et étamés, et la gorge ouverte permet de ne desserrer la vis que pour l'intervention.

Comparée à la cosse à œillet JW-TM01, la TM02 échange l'œillet fermé contre la facilité d'intervention : la fourche se pose et se retire vis en place, mais elle se libère si la vis se desserre. La JW-TM03 reprend les mêmes styles d'accouplement avec un corps en laiton et une gaine nylon lorsque la spécification impose un raccordement isolé.

Caractéristiques principales

1. Fût non isolé : la hauteur de sertissage, le remplissage en brins et les brins refoulés restent visibles à l'inspection.

2. Corps en cuivre étamé pour une résistance de contact stable sur borniers en laiton et étamés après accouplements répétés.

3. Gorge de fourche ouverte en largeurs 2,8, 4,8 et 6,3 mm, compatible PH, VH, JST et languettes plates sans adaptateur.

4. Certification UL et CE de la cosse telle que livrée, autorisant son emploi dans des ensembles d'armoires et d'appareils certifiés.

5. Fût et fourche formés dans une seule bande de cuivre, sans brasure : pas d'interface entre métaux différents au sertissage.

6. Livraison en bande continue : un applicateur de table indexe et coupe chaque cosse au lieu de manipuler des pièces libres.

Spécifications techniques

ParamètreSpécification
ModèleJW-TM02
Type de produitCosse fourche (plate) non isolée
MatériauCuivre
Traitement de surfaceÉtamage
CertificationsUL, CE
Tailles de cosse2,8 / 4,8 / 6,3 mm
Types de connecteursPH, VH, JST, cosse plate
IsolationAucune
ConditionnementBande porteuse

Applications

— Borniers de carte — embases PH et VH sur cartes de commande, fil souple serti avec une fourche de 2,8 ou 4,8 mm.

— Câblage de relais et de contacteurs — languettes de bobine et de contact en armoire, vis maintenue en place pendant l'intervention.

— Torons de capteurs et d'interrupteurs — languettes JST et plates sur fins de course, capteurs de proximité et électrovannes.

— Câblage interne d'appareils — languettes de 6,3 mm sur résistances chauffantes et bornes de moteur, à la température du raccordement.

— Sous-ensembles automobiles — terminaisons fourche non isolées sur circuits protégés par fusible, lorsque le contrôle du sertissage fait partie du jalon qualité.

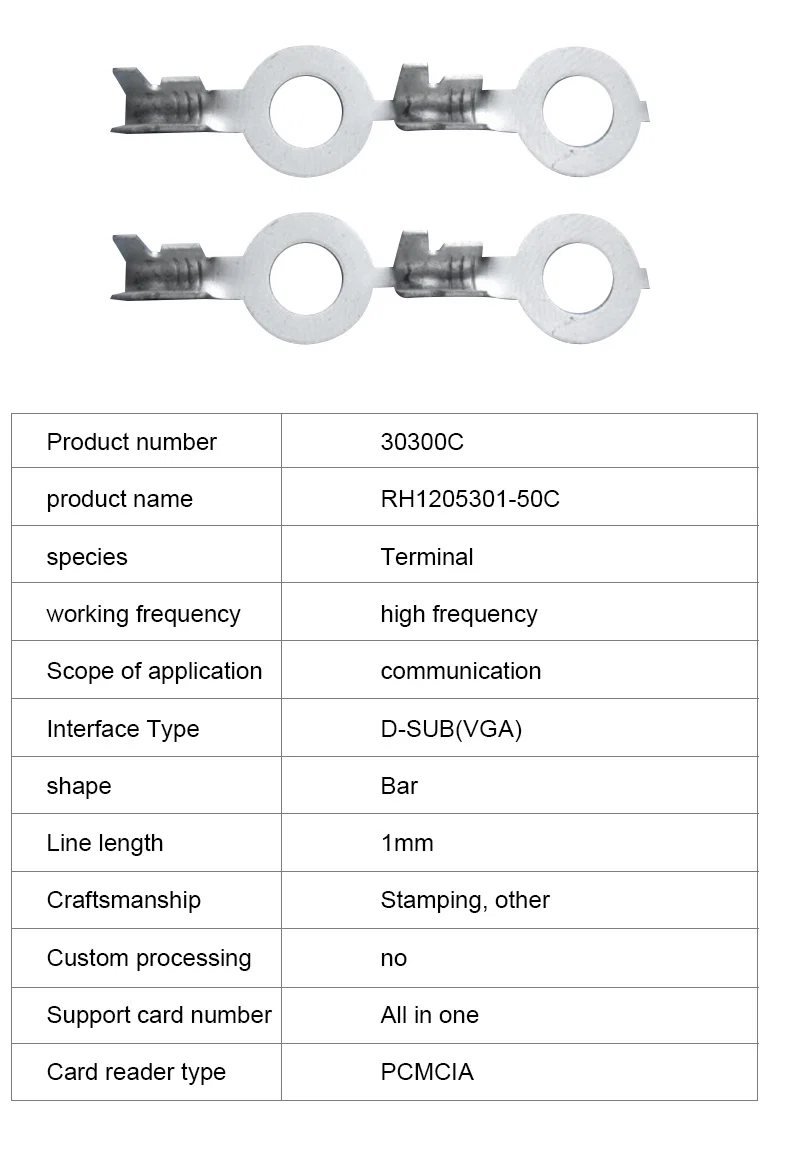

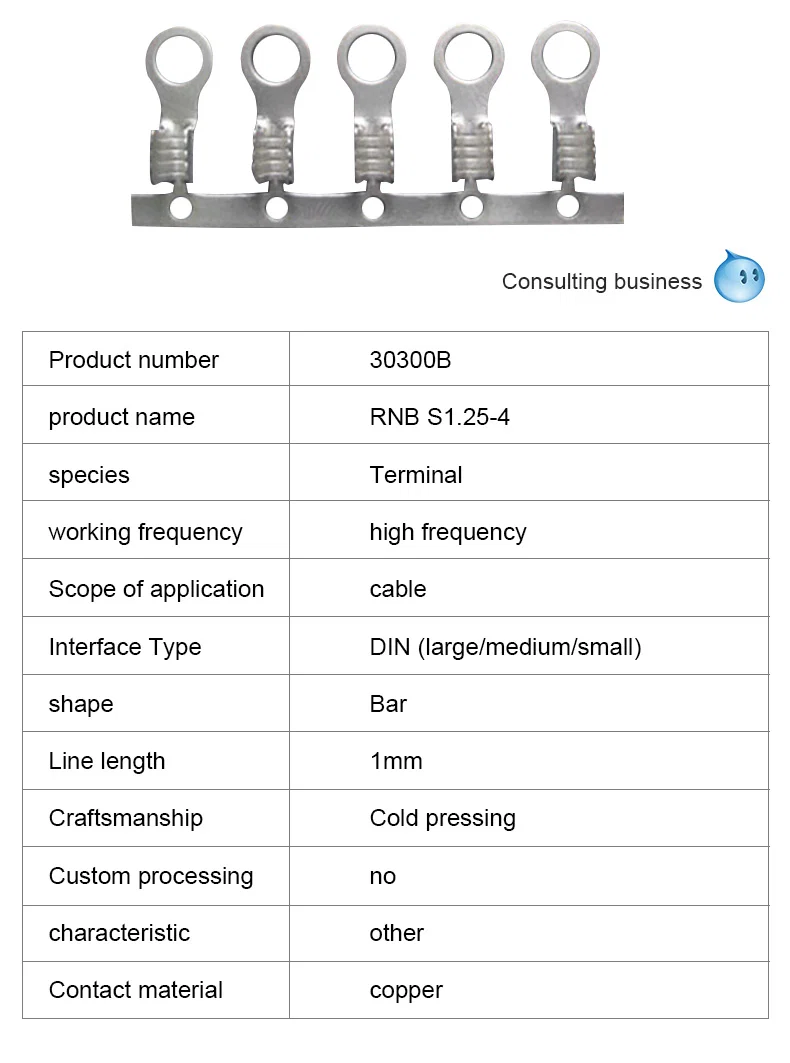

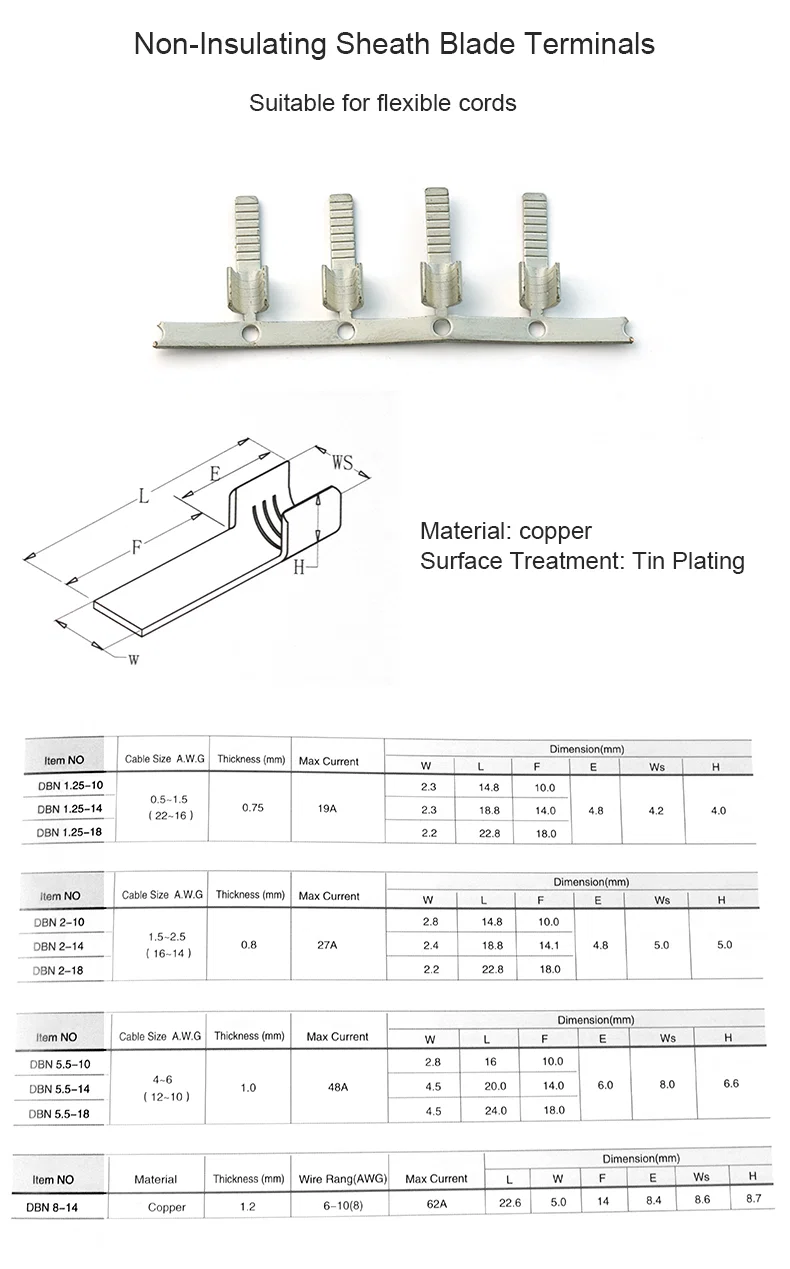

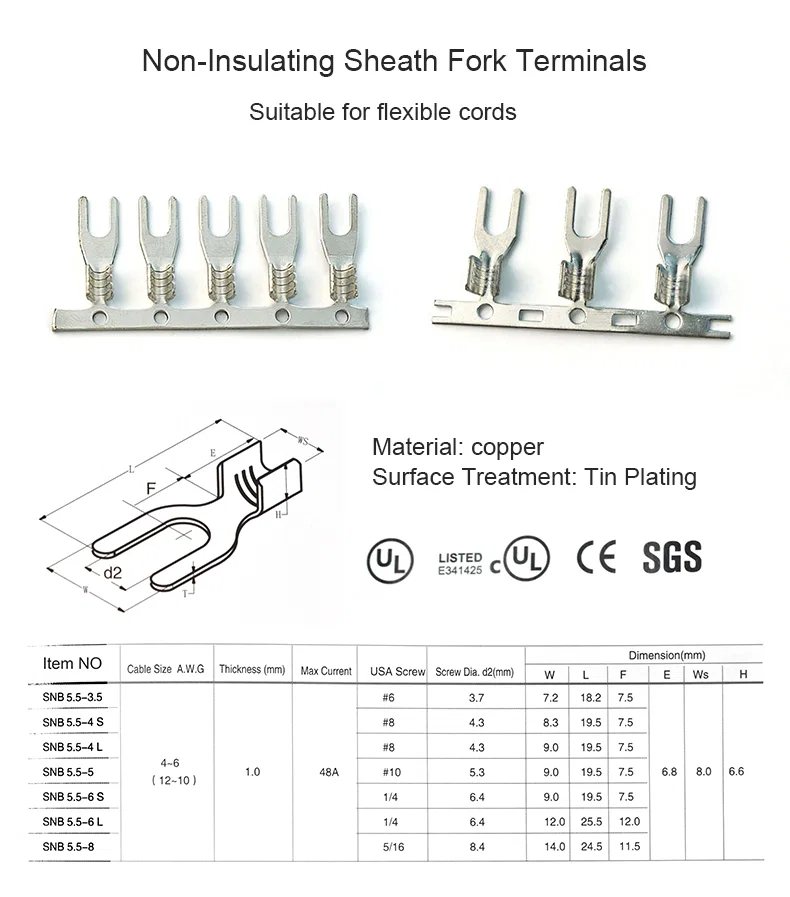

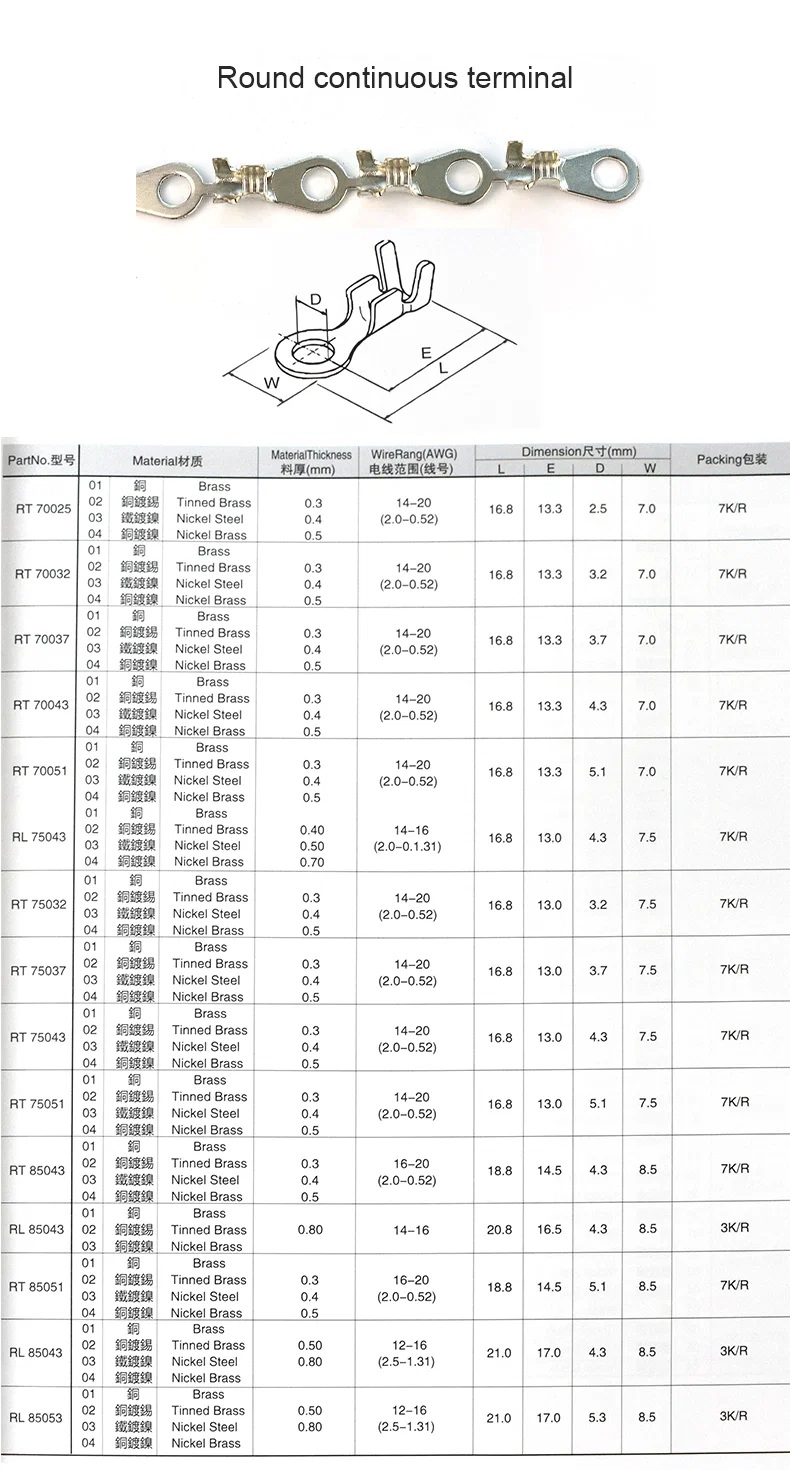

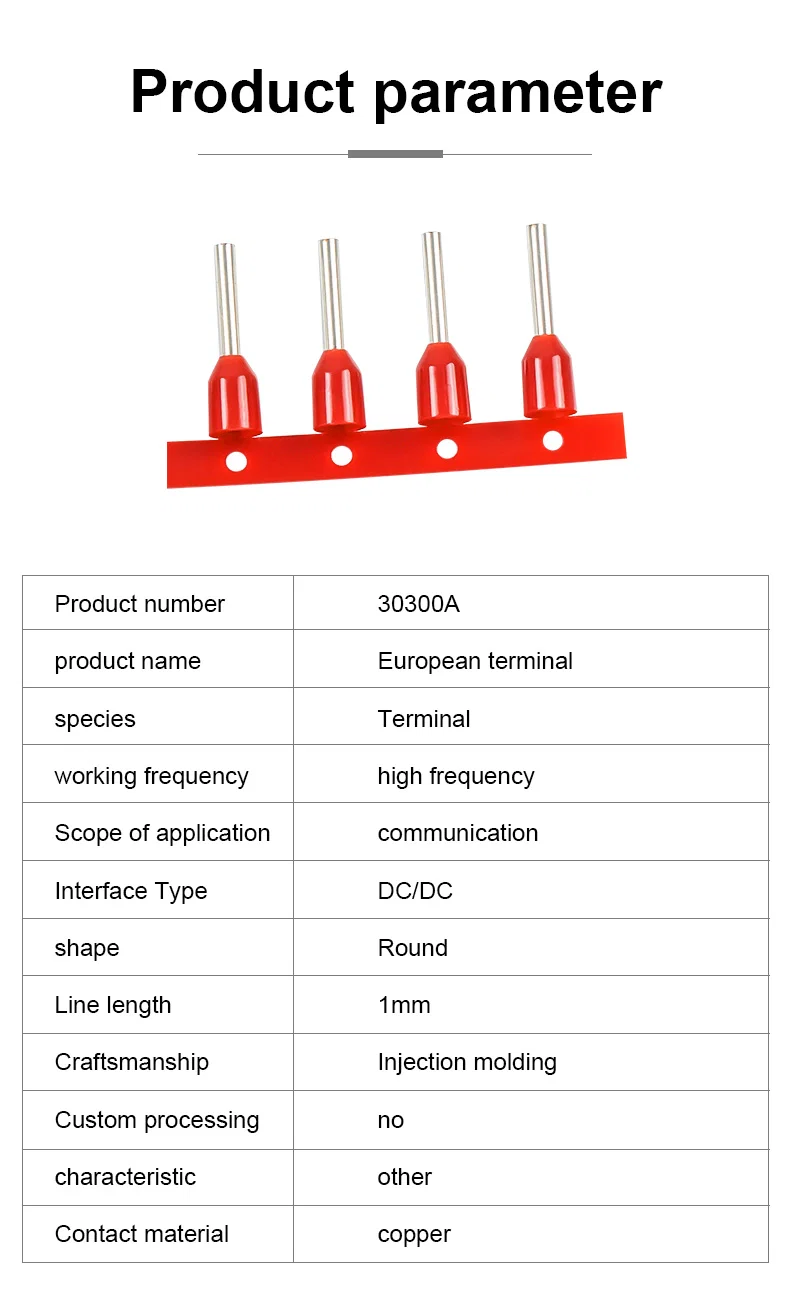

Cosses à œillet en cuivre nu sur bande avec tableau de spécifications 30300BDeux cosses à œillet en cuivre nu étamé avec tableau de spécifications 30300CCosses tubulaires isolées rouges sur bande avec tableau de bornes européennes 30300APlan d'une bande de cosses rondes continues avec références RT et tableau de dimensionsCosses fourche non isolées sur bande avec marques UL, CE et SGS et tableau SNBCosses plates non isolées sur bande avec tableau de tailles DBN et plan coté
