Cosses laiton isolées mâle/femelle/drapeau JW-TM03

📅 2025-04-27 👁️ 2,010
  • Modèle de produit: JW-TM03

  • Spécifications

    Matériau: Laiton
    Gaine: Nylon
    Température: 105 degrés
    Traitement de surface: Étamage
  • Demander un devis

La JW-TM03 est une cosse en laiton à gaine isolante nylon, étamée et homologuée 105 °C, livrée en languettes mâles, embases femelles et gaines drapeau. Le raccordement se fait uniquement par sertissage — ni soudage ni brasage au joint — et la gaine recouvre le fût ainsi que l'entrée d'isolant.

Un joint brasé sur un faisceau souple fait remonter la brasure dans les brins et crée une zone dure et cassante précisément là où le fil travaille en flexion. La TM03 sertit : le fût est déformé sur le faisceau de brins et la gaine nylon reprend la courbure en arrière. Le laiton conserve mieux la géométrie de languette que le cuivre recuit sous accouplements répétés, et le corps drapeau oriente la sortie à 90 degrés pour dégager un boîtier peu profond.

Les trois formes de corps distinguent la TM03 du reste de la série. La TM01 est un œillet fermé, la TM02 une fourche ouverte non isolée, la TM04 une cosse broche ; la TM03 est la seule à couvrir les corps mâle, femelle et drapeau dans une même série, ce qui permet à un faisceau d'utiliser une pince et un système de gaine communs sur les trois joints.

Caractéristiques principales

1. Corps en laiton étamé, conservant les dimensions de languette et d'embase sur des cycles d'accouplement répétés mieux que le cuivre recuit.

2. Gaine nylon homologuée 105 °C, couvrant le fût et l'entrée d'isolant pour que l'effort de flexion contourne le sertissage.

3. Trois formes de corps dans une même série — languette mâle, embase femelle et gaine drapeau — sur un système de sertissage et de gainage commun.

4. Raccordement par sertissage uniquement, sans soudage ni brasage : le faisceau de brins reste recuit au joint et le cycle est exempt de chaleur.

5. Corps drapeau orientant la sortie de fil à 90 degrés, pour les cosses montées contre une paroi ou sous un capot bas où une languette droite ne passe pas.

6. Accouplement par enfichage sur les corps mâle et femelle, permettant d'ouvrir un joint pour intervention sans couper le fil.

Spécifications techniques

ParamètreSpécification
ModèleJW-TM03
Type de produitCosse isolée mâle / femelle / drapeau
MatériauLaiton
GaineNylon
Température d'utilisation105 °C
Traitement de surfaceÉtamage
Types de cossesMâle, femelle, gaine drapeau
InstallationRaccordement par sertissage, sans soudage
ConditionnementBande porteuse

Applications

— Câblage d'armoire de commande — joints enfichables mâle et femelle sur relais, contacteurs et adaptateurs de bornes en armoires 105 °C.

— Faisceaux d'appareils — cosses drapeau sur résistances et interrupteurs lorsque le fil doit sortir à angle droit de la languette.

— Circuits automobiles basse tension — paires mâle/femelle sur lampes, moteurs et capteurs débranchés en intervention.

— Batterie et distribution de puissance — joints à languette mâle sur porte-fusibles et blocs de distribution en boîtiers peu profonds.

— Liaisons de pompes, ventilateurs et électrovannes — terminaisons drapeau lorsque la cosse est contre une paroi de carter sans dégagement droit.

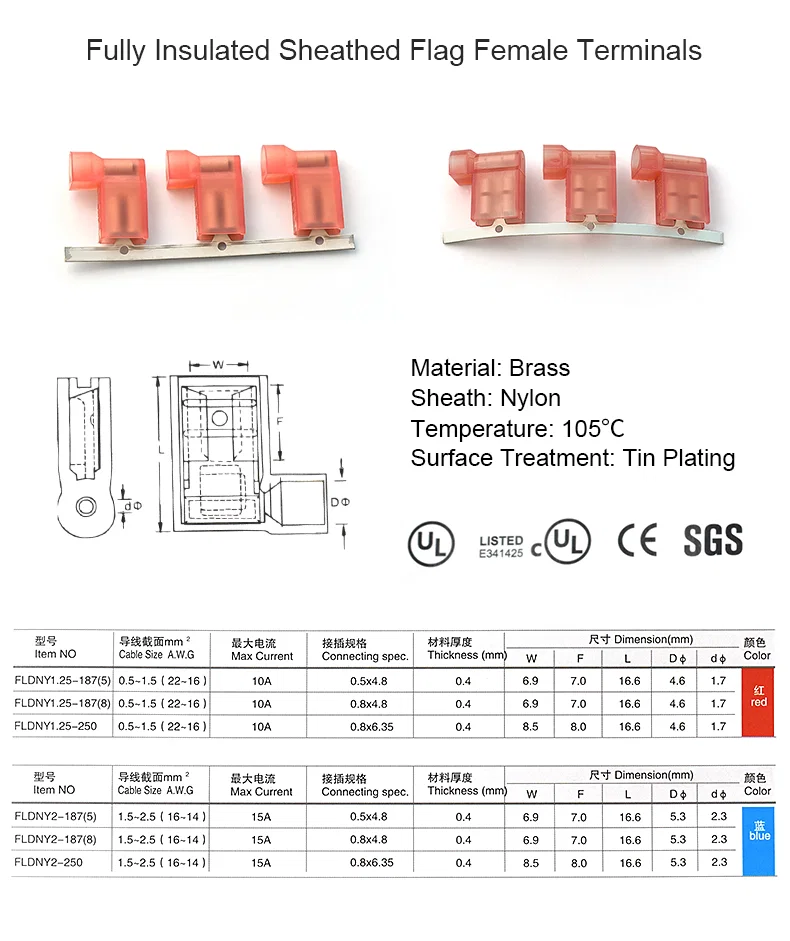

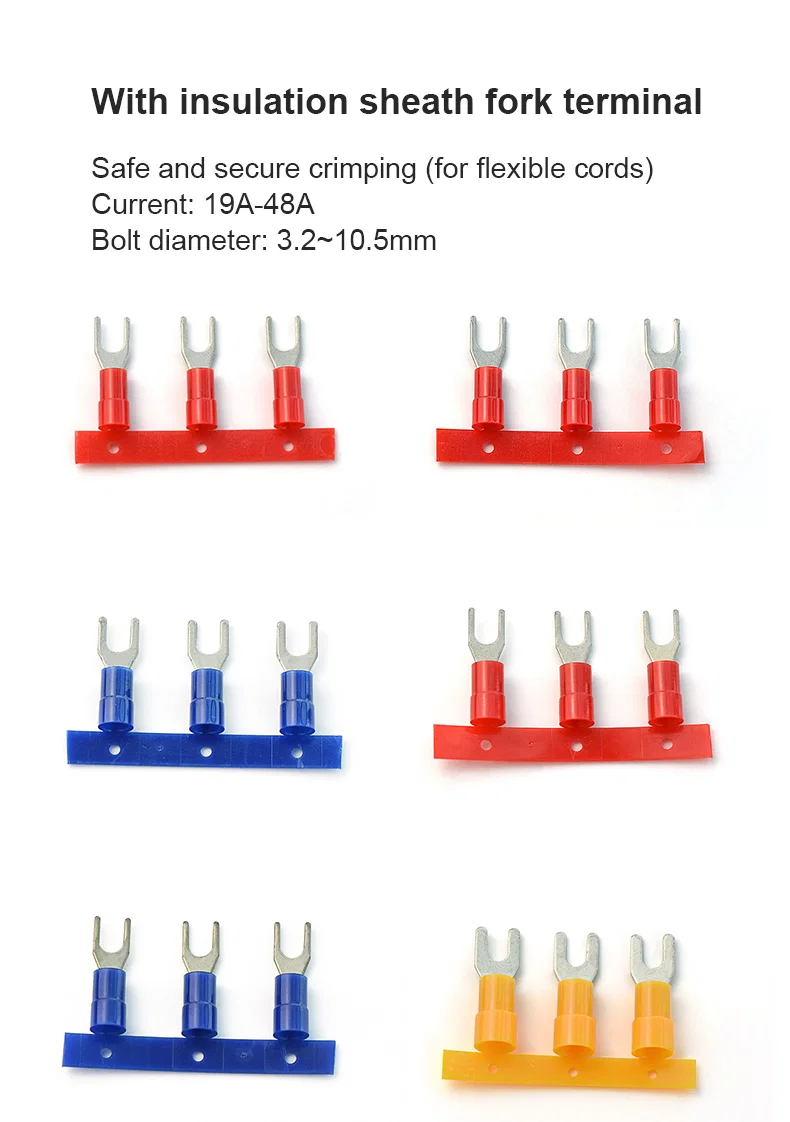

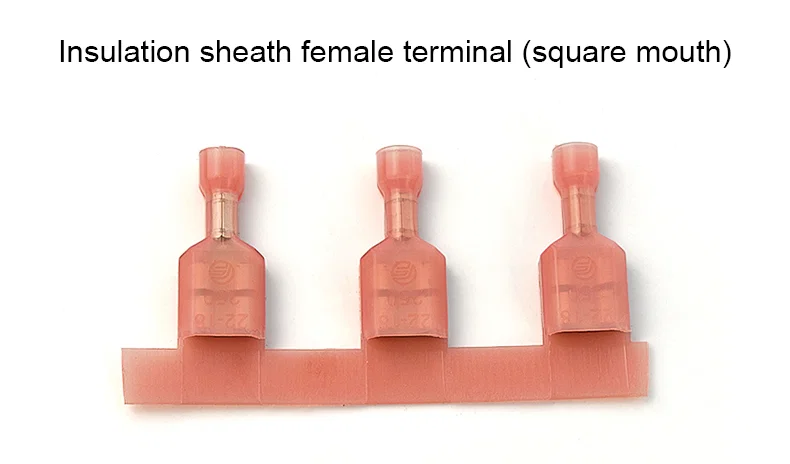

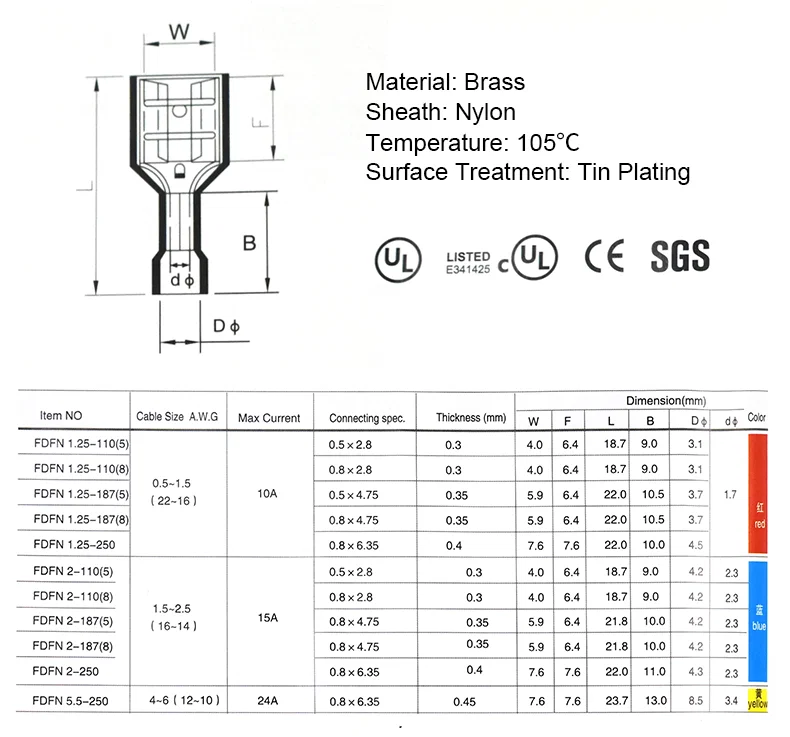

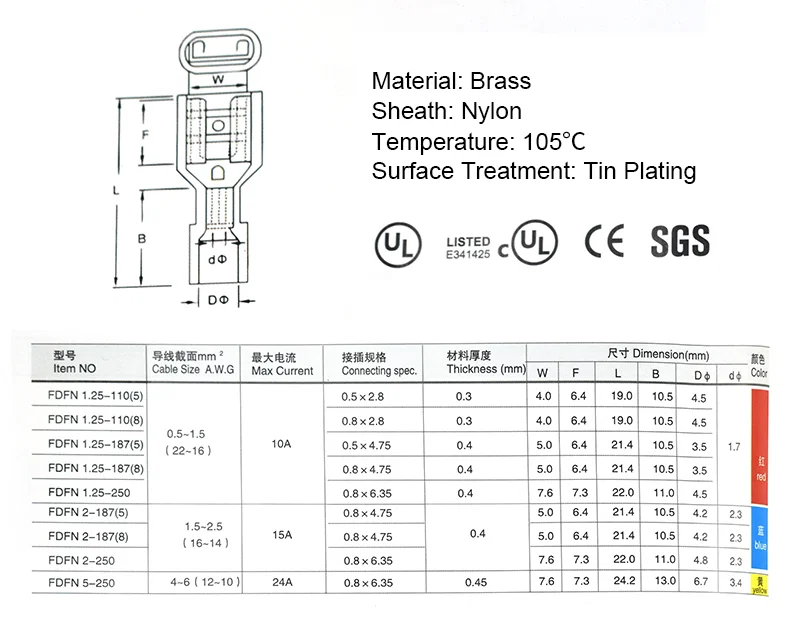

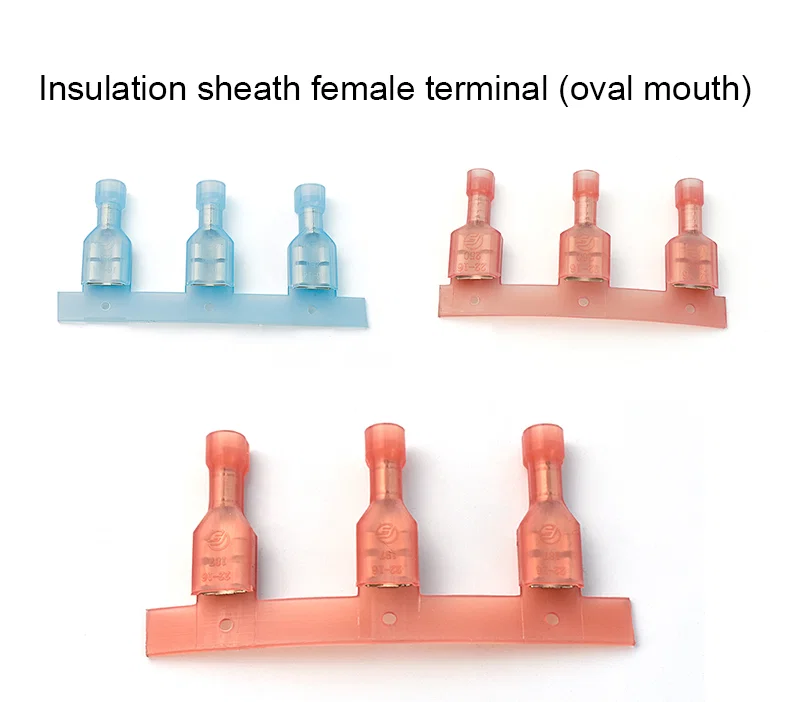

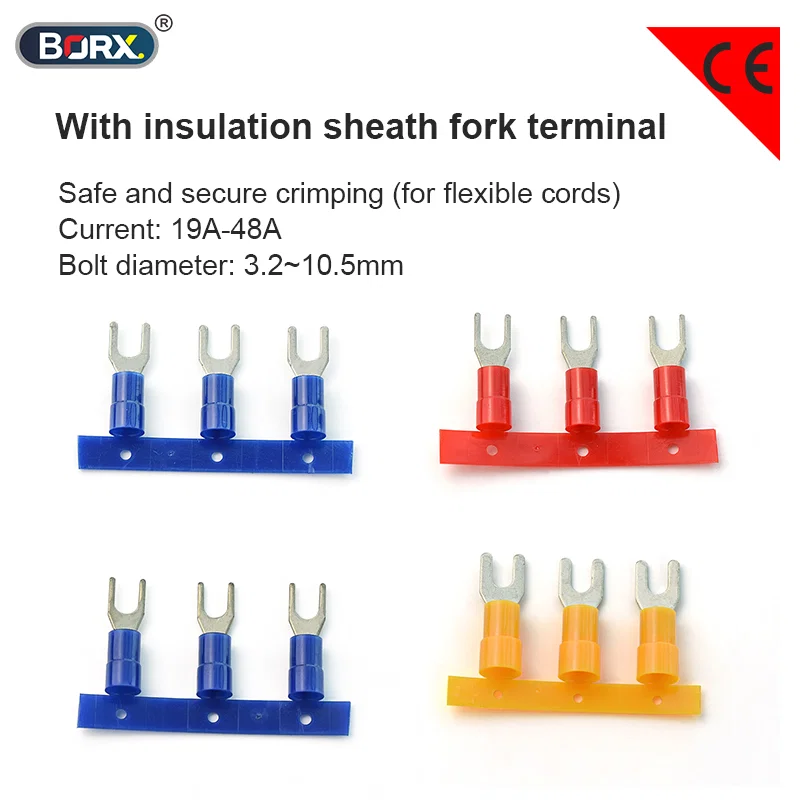

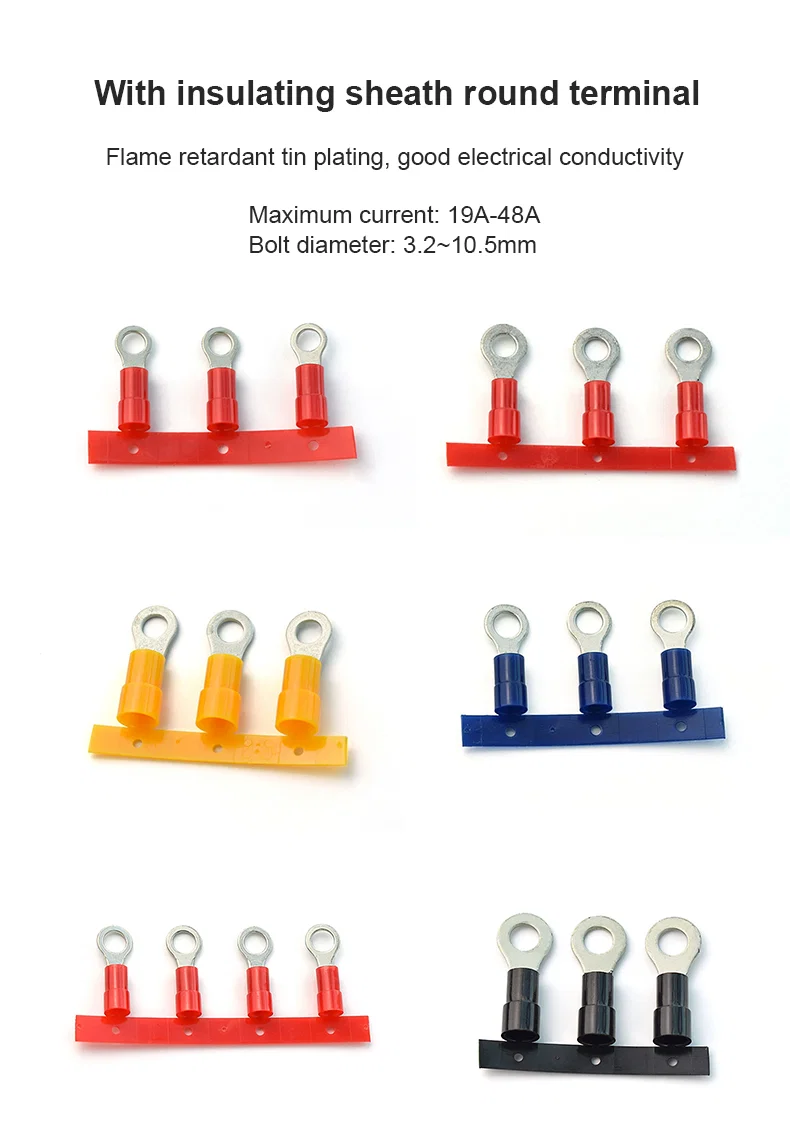

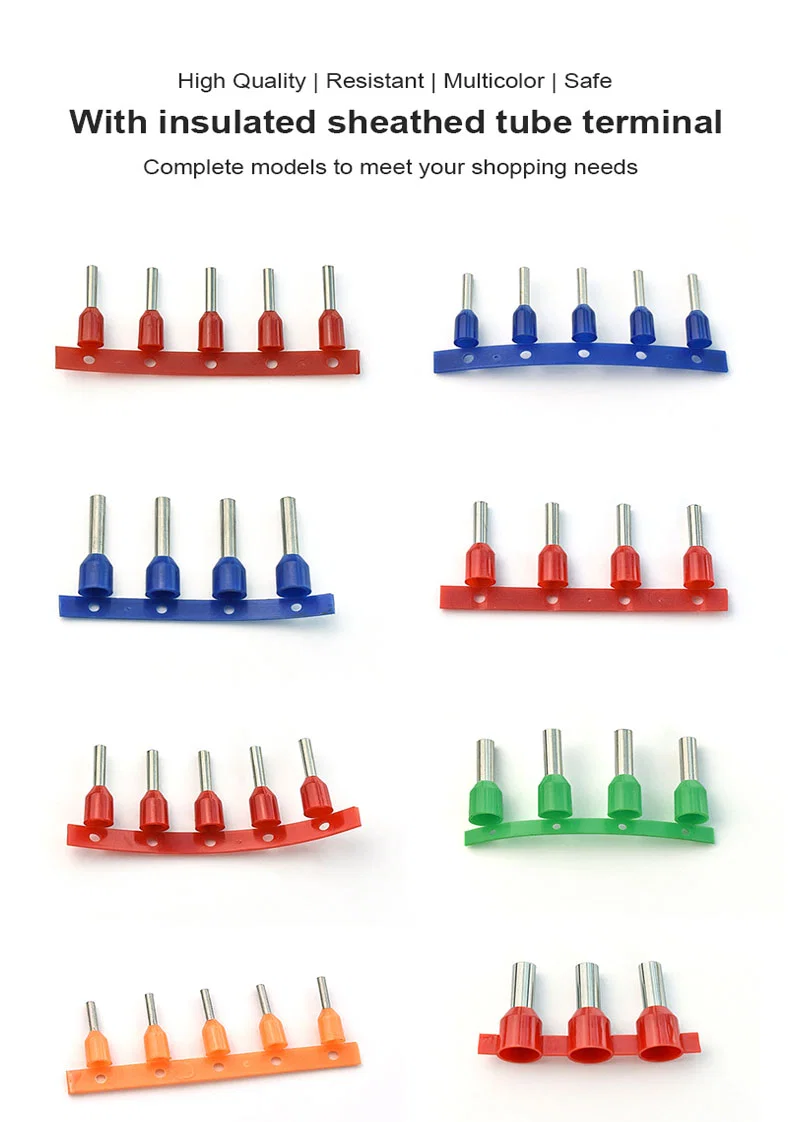

Cosses tubulaires isolées rouges, bleues, vertes et orange sur bandes porteusesCosses fourche isolées rouges, bleues et jaunes sur bandes, 19 A à 48 ACosses rondes isolées rouges, jaunes, bleues et noires sur bandes porteusesCosses femelles entièrement isolées bleues et rouges translucides à embouchure ovalePlan de cosse femelle FDFN avec marques UL, CE et SGS et tableau des taillesTrois cosses femelles entièrement isolées rouges à embouchure carrée sur bandeTableau de dimensions des cosses femelles FDFN à embouchure carrée en rouge, bleu et jauneCosses mâles entièrement isolées bleues et rouges avec tableau de tailles MDNFCosses femelles drapeau entièrement isolées rouges avec tableau de tailles FLDNYCosses fourche isolées bleues, rouges et jaunes avec marquage CE et courant assignéCosses tubulaires isolées orange, bleues, blanches et rouges marquées CETrois cosses femelles drapeau entièrement isolées rouges sur bande avec plan cotéCosses plates non isolées sur bande avec marquage CE et plan coté
