Dénudeuse automatique de câble coaxial WPM-28

📅 2025-04-27 👁️ 1,614
  • Modèle de produit: WPM-28

  • Spécifications

    Longueur d'épluchage: 0,1 - 30 mm
    Unité de réglage longueur: 0,01 mm
    Portée de coupe: Min 0,3 - Max 6,99 mm
    Unité de réglage profondeur: 0,01 mm
    Capacité de traitement: environ 200/heure
    Étapes de traitement maximum: 9
    Stockage données: 9 types × 99 Ge
    Types de fils traités: Fil général, coaxial, ligne de couverture semi-souple
    Niveau de bruit: 60 dB
  • Demander un devis

La WPM-28 est une dénudeuse de câble coaxial de paillasse pour câble de 0,3 à 6,99 mm de diamètre extérieur. La longueur de pelage se règle de 0,1 à 30 mm par pas de 0,01 mm, et la machine exécute jusqu'à neuf passes de dénudage en un seul cycle à environ 200 pièces par heure, avec un niveau sonore de 60 dB.

Chaque couche d'un câble coaxial demande une profondeur et une longueur différentes ; la WPM-28 mémorise les deux pour chaque passe, de sorte que gaine, blindage et diélectrique sont ouverts dans une seule séquence de bridage au lieu de trois réglages séparés. La profondeur et la longueur sont saisies au centième de millimètre sur l'écran tactile au lieu d'être réglées au pied à coulisse et au couteau, ce qui est précisément là où le dénudage manuel perd la concentricité sur diélectrique expansé. Les programmes sont organisés en 9 types de câble × 99 programmes : un changement de série est un rappel de programme et non un nouveau réglage de lames.

La WPM-X600 de la même gamme couvre le câble de 10-50 mm et pèle par course rotative à 20-40 pcs/min : elle n'atteint ni les petits coaxial ni la séquence de neuf passes. La WPM-28 s'arrête à 6,99 mm et traite le petit câble multicouche ; la X600 traite le gros câble à gaine unique.

Caractéristiques principales

1. Jusqu'à 9 passes de dénudage en un cycle, chacune avec sa profondeur et sa longueur de pelage pour gaine, blindage et diélectrique.

2. Résolution de réglage de 0,01 mm en profondeur et en longueur, saisie sur l'écran tactile au lieu du pied à coulisse.

3. Plage de coupe 0,3-6,99 mm de diamètre extérieur et longueur de pelage 0,1-30 mm, couvrant petit coaxial et câble semi-souple.

4. Mémoire de 9 types de câble × 99 programmes : un changement de série est un rappel, non un réglage de lames.

5. Environ 200 pcs/h avec un niveau sonore de 60 dB, ce qui permet de poser l'unité sur un établi de faisceaux.

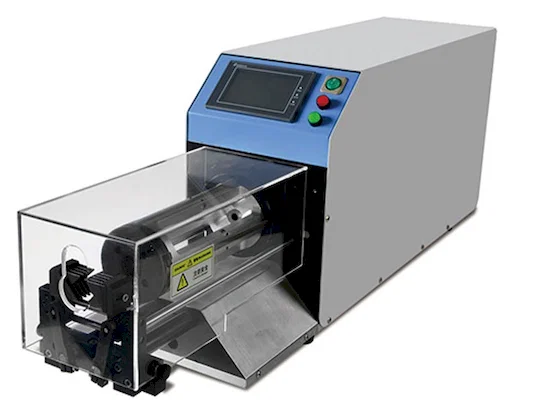

6. Tête de lames derrière un protecteur transparent avec mâchoire avant ; l'écran comporte des pages longueur de pelage et demi-pelage pour le dénudage étagé.

Spécifications techniques

ParamètreSpécification
ModèleWPM-28
Type de machineDénudeuse automatique de câble coaxial
Plage de coupe0,3-6,99 mm de diamètre extérieur
Longueur de pelage0,1-30 mm
Unité de réglage de la longueur de pelage0,01 mm
Unité de réglage de la profondeur de coupe0,01 mm
Nombre maximal de passes9 passes
Mémorisation de programmes9 types × 99 programmes
Capacité de traitementenviron 200 pcs/heure
Types de filsFil général, coaxial, semi-souple
Niveau sonore60 dB

Applications

— Assemblage de câbles RF et coaxiaux : retrait de gaine, blindage et diélectrique sur câble de 0,3-6,99 mm en un cycle

— Cordons coaxiaux d'antenne, GPS et caméra pour faisceaux automobiles : dénudage étagé aux deux extrémités

— Fabrication de cordons de mesure et d'essai : longueur de pelage constante d'un lot à l'autre

— Câbles médicaux et d'instrumentation : dénudage multicouche sans entailler le blindage

— Traitement de câble semi-souple : profondeur contrôlée sur câble qui fléchit sous une lame droite
