Dénudeuse semi-automatique de coaxial 3-25 mm WPM-25200

📅 2025-04-27 👁️ 2,341
  • Modèle de produit: WPM-25200

  • Spécifications

    Diamètre du fil: ø3 à ø25mm
    Profondeur de coupe: 0.01mm
    Efficacité de travail: 200-500PCS/h
    Longueur de dénudage: 0.1mm-200mm
    Couches de dénudage max: 9 couches
    Dimensions: 1000 * 225 * 400mm
    Alimentation: AC220V/110V 50-60 Hz
    Puissance nominale: 1000W
  • Demander un devis

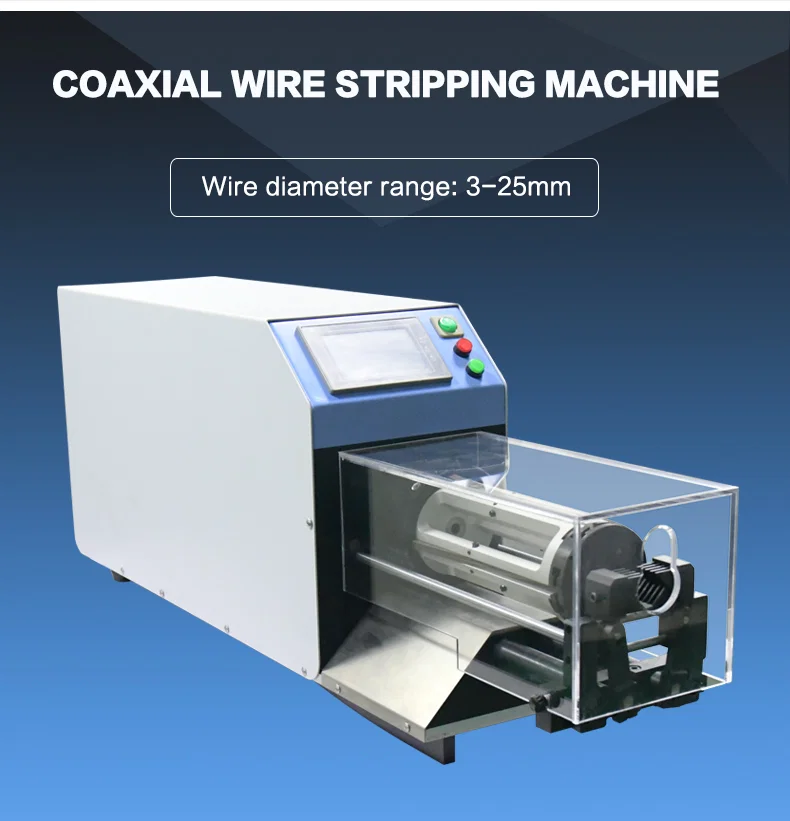

La WPM-25200 est une dénudeuse semi-automatique de câble coaxial pour du câble de 3 mm à 25 mm de diamètre extérieur. Elle ouvre jusqu'à neuf couches et sa longueur de dénudage va de 0,1 mm à 200 mm, la plus longue fenêtre de la gamme semi-automatique. La cadence est de 200-500 pièces par heure avec un moteur de 1 000 W qui accepte AC220V ou AC110V à 50/60 Hz.

La fenêtre de 200 mm distingue ce modèle du reste de la série : une gaine peut être retirée sur 20 cm pour un presse-étoupe, un long manchon thermorétractable ou une transition de cosse, puis la tresse et le diélectrique sont ouverts à des longueurs plus courtes dans le même réglage. La profondeur se règle par pas de 0,01 mm et par couche. La machine mesure 1000 × 225 × 400 mm, assez étroite pour s'insérer dans une rangée de postes d'une cellule de faisceaux.

Face à la WPM-8608, elle gagne 7 mm d'alésage et 110 mm de longueur de dénudage en conservant la même manutention semi-automatique. Face à la WPM-35120, elle échange 10 mm de diamètre maximal contre 80 mm de longueur de dénudage : 3-25 mm et 200 mm ici, 5-35 mm et 120 mm là. Le choix se fait sur la limite que le travail atteint en premier.

Caractéristiques principales

1. Longueur de dénudage maximale de 200 mm, la plus longue fenêtre de gaine de la gamme semi-automatique, avec 0,1 mm comme réglage minimal.

2. Plage de câble 3-25 mm sur une tête neuf couches : câble de pistolet de recharge et petit micro-coaxial sur une même machine.

3. Incrément de profondeur de 0,01 mm par couche : la lame s'arrête dans la paroi de gaine à chaque passe.

4. 200-500 pcs/h sur un cycle de chargement et de serrage manuel, l'écart venant du nombre de couches.

5. Moteur de 1 000 W en AC220V ou AC110V à 50/60 Hz ; la double tension d'entrée évite un transformateur au poste.

6. Encombrement de 1000 × 225 × 400 mm, assez étroit pour être placé à côté d'une cellule de dénudage existante.

Spécifications techniques

ParamètreSpécification
ModèleWPM-25200
Type de machineDénudeuse semi-automatique de câble coaxial
Plage de diamètre de câbleø3–ø25 mm
Couches de dénudage max.9 couches
Longueur de dénudage0,1–200 mm
Profondeur de coupe0,01 mm
Cadence200–500 pcs/h
AlimentationAC220V/110V, 50/60 Hz
Puissance nominale1000 W
Dimensions1000 × 225 × 400 mm

Applications

— Câble de pistolet de recharge : gaine de 3-25 mm ouverte sur 200 mm pour l'assemblage des contacts et des joints.

— Fabrication de faisceaux industriels : câble multicouche dénudé à longueurs fixes avant sertissage des cosses.

— Câble haute tension de véhicules électriques : retrait de gaine long pour une cosse, isolant des âmes laissé intact.

— Câble coaxial d'alimentation : gaine, tresse et diélectrique étagés sur trois longueurs en un seul serrage.

— Câbles de capteurs et d'instrumentation : fenêtres de 200 mm découpées pour un manchon avant encapsulation du connecteur.
