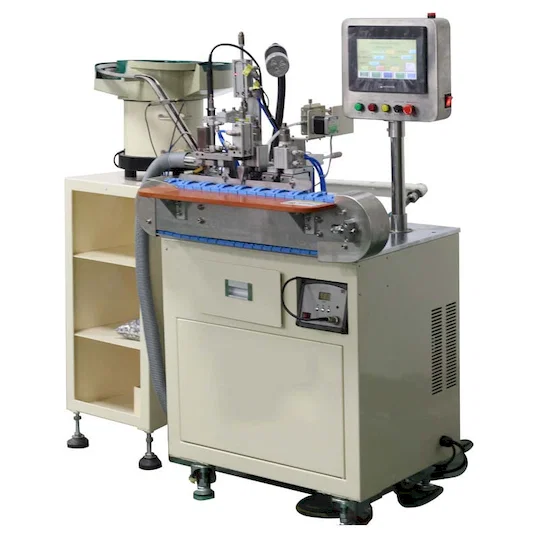

La WPM-121-MC est une machine automatique de brasage pour ensembles de câbles Micro USB. Les câbles sont posés dans des nacelles d'outillage sur un convoyeur indexé, les connecteurs Micro USB sont orientés et amenés par un bol vibrant, et la tête brase à 90 degrés. Le débit est de 800 à 1200 pièces par heure selon la construction du câble et le chargement par l'opérateur.
Une fiche Micro USB réunit cinq contacts fins dans une coque à peine plus large que le câble, et le brasage manuel à cette échelle produit des joints froids et des broches pontées. Sur la WPM-121-MC, le connecteur est bridé dans l'outillage et présenté à la tête, qui descend selon une course pneumatique de 0,5 à 0,8 MPa à 90 degrés tandis qu'un régulateur maintient la panne à température constante. L'élément de 600 W fonctionne en AC 220 V ou 110 V, et un régulateur de température numérique est monté en face avant.
La 121-MC est le modèle Micro USB de la plateforme 121, aux côtés de la Mini USB 121-MN, de la Lightning 121-IP et de la Type-C JW-SD02. Débit, puissance, pression d'air et bâti de 800×600×1100 mm sont communs aux quatre ; les nacelles, l'outillage d'avance et la géométrie de tête de brasage sont adaptés à la fiche concernée.
Caractéristiques principales
1. Débit de 800 à 1200 pièces par heure, tenu sur un poste entier car la course et la température sont fixées par la machine et non par l'opérateur.
2. Angle de brasage de 90 degrés, la tête descendant selon une course pneumatique de 0,5 à 0,8 MPa sur le connecteur Micro USB bridé.
3. Régulation à température constante par un élément de 600 W en AC 220 V ou 110 V, avec un régulateur numérique affichant la consigne en face avant.
4. Bol vibrant qui oriente les connecteurs Micro USB et les présente à l'outillage : les fiches ne sont pas manipulées à la main avant brasage.
5. Convoyeur indexé à nacelles bleues qui fait passer le travail devant la tête, chargement et brasage restant en postes séparés.
6. Bâti de 800×600×1100 mm sur roulettes avec pieds de mise à niveau : la machine se positionne et se cale avant le démarrage de la production.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-121-MC |
|---|
| Type de machine | Machine automatique de brasage de câbles USB (Micro USB) |
|---|
| Tension | AC220 V/110 V |
|---|
| Puissance | 600 W |
|---|
| Pression d'air | 0,5 à 0,8 MPa |
|---|
| Productivité | 800 à 1200 pcs/h |
|---|
| Dimensions | 800 × 600 × 1100 mm (L × l × H) |
|---|
| Montage | Déplacement au sol |
|---|
| Mode de régulation | Température constante |
|---|
| Consommable de brasage | Fil de brasure |
|---|
| Angle de brasage | 90 degrés |
|---|
Applications
— Assemblage de câbles Micro USB pour téléphones Android, batteries externes, enceintes et petits appareils grand public.
— Fabrication d'accessoires : terminaison de fiches Micro USB sur conducteurs de charge et de synchronisation en grande série.
— Ateliers de câbles OEM produisant des adaptateurs Micro USB vers USB-A et Micro USB vers Type-C à longueur demandée.
— Fabricants d'appareils électroniques livrant un conducteur Micro USB dans la boîte du produit.
— Ateliers de câbles en sous-traitance alternant commandes Micro USB et Mini USB sur la même plateforme 121.
