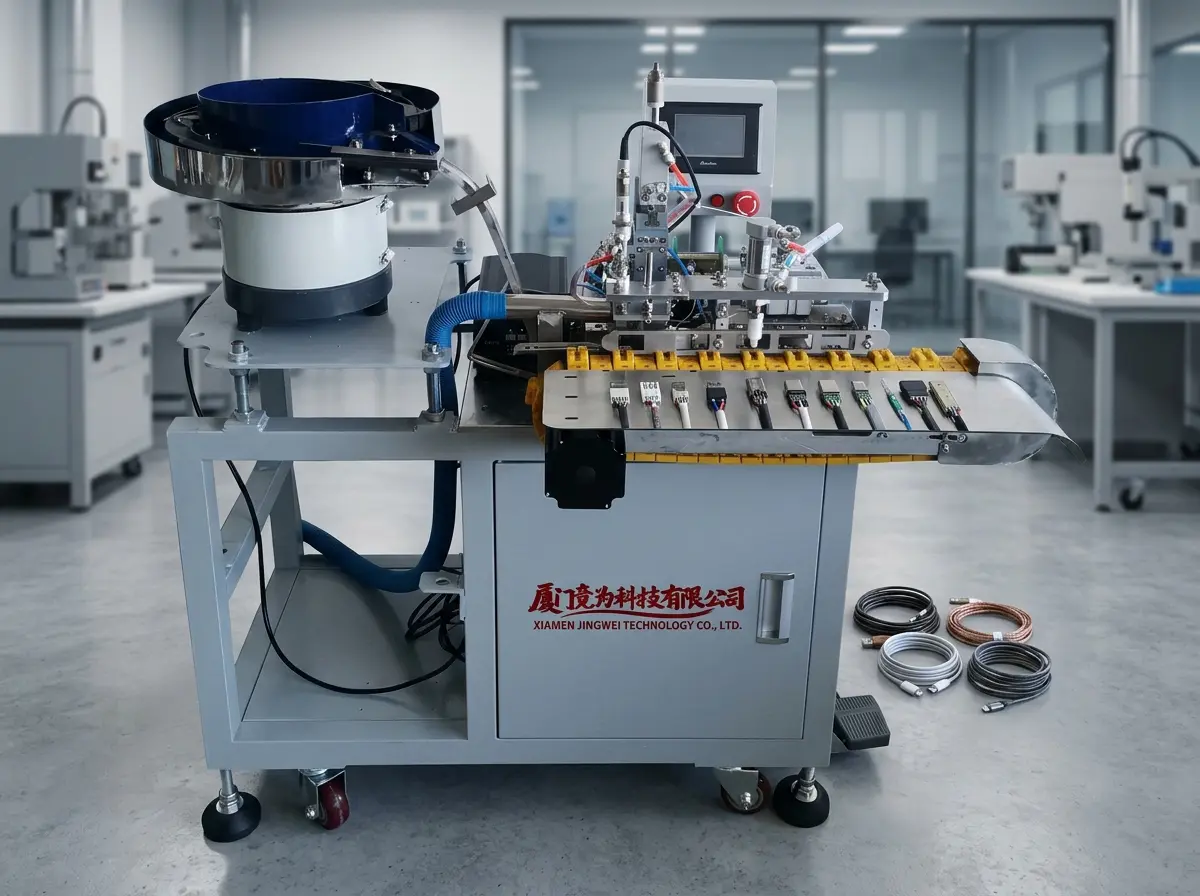

Machine à souder automatique USB & Type-C JW-USB501V11

Name: Machine à souder automatique USB & Type-C JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

Machine à souder automatique USB & Type-C JW-USB501V11
1. Aperçu du produit
La série de machines à souder automatiques USB & Type-C représente le summum de l'automatisation de précision dans la fabrication de connecteurs. Conçue avec plus de 16 ans d'évolution continue en R&D depuis 2010, cette gamme de produits offre une fiabilité et des performances inégalées pour la production de connecteurs USB, Type-C, HDMI, DC et jack 3,5 mm. Spécialement conçues pour les environnements de fabrication de faisceaux de câbles et de connecteurs, ces machines combinent une technologie de pointe avec une utilisation intuitive pour fournir des joints de soudure de haute qualité constante à un débit de production industrielle. Que vous produisiez des connecteurs USB-A standard ou les dernières configurations Type-C, cette série offre la flexibilité, la précision et la durabilité exigées par la fabrication électronique moderne.

2. Caractéristiques du produit
• Processus semi-automatisé : Le chargement manuel est suivi d'une séquence entièrement automatisée de dénudage, coupe, pelage, dénudage des conducteurs, alimentation vibrante et déchargement automatique, réduisant considérablement les coûts de main-d'œuvre tout en garantissant la cohérence du processus.
• Système de guidage visuel intelligent : Une interface de guidage visuel intégrée fournit aux opérateurs des diagnostics intuitifs, rendant la maintenance et le dépannage simples même pour le personnel moins expérimenté.
• Conception modulaire usinée CNC : Des composants modulaires usinés avec précision CNC permettent un démontage rapide, une maintenance facile et un remplacement rapide des pièces pour minimiser les temps d'arrêt de production.
• Fonctionnement écologique : Conçues avec une ingénierie respectueuse de l'environnement, les machines minimisent la production de déchets et fonctionnent dans le respect des normes environnementales strictes.
• Structure optimisée : Une construction robuste en fonte et usinée offre une rigidité et une résistance aux vibrations exceptionnelles, garantissant des performances stables et reproductibles sur de longues séries de production.

3. Modèles de produits
Modèle 1 : JW-USB501V11+
Le JW-USB501V11+ est le modèle phare avancé de la série, équipé d'un système à double écran sophistiqué offrant une surveillance de production en temps réel et une visualisation des diagnostics. Offrant la plus grande capacité de débit de la gamme, ce modèle est spécialement conçu pour les lignes de production à haut volume où le rendement maximal et la disponibilité sont critiques. Ses systèmes d'entraînement servo avancés et son contrôle de processus intelligent offrent une précision de soudure inégalée sur tous les types de connecteurs pris en charge.
• Système de diagnostic et de production en temps réel à double écran
• Capacité de débit la plus élevée de la série
• Contrôle de mouvement servo-commandé avancé
• Idéal pour les lignes de production continues à haut volume
Modèle 2 : JW-USB401V9.2
Le JW-USB401V9.2 dispose d'un système d'alimentation à bol vibrant intégré qui améliore considérablement la précision d'alimentation et réduit l'intervention manuelle. Ce modèle offre un équilibre optimal entre un encombrement réduit et des performances puissantes, ce qui en fait un excellent choix pour les environnements de fabrication à volume moyen à élevé où l'efficacité spatiale est valorisée aux côtés de la capacité de production.
• Alimentateur à bol vibrant intégré pour l'alimentation automatique des connecteurs
• Précision et fiabilité d'alimentation améliorées
• Design compact mais puissant
• Idéal pour les environnements de production à volume moyen à élevé
Modèle 3 : JW-401V9.1 / V9.1+
Le JW-401V9.1 et sa variante améliorée V9.1+ offrent un design mini compact idéal pour les environnements de production à espace limité tels que les ateliers à petite échelle ou les installations avec un espace au sol restreint. En tant que solution d'automatisation d'entrée de gamme économique de la série, ces modèles offrent la même précision et fiabilité de base pour lesquelles la gamme est connue, tout en restant faciles à utiliser et à entretenir.
• Design mini compact pour les environnements à espace restreint
• Solution d'automatisation d'entrée de gamme économique
• Facile à utiliser et à entretenir
• La variante V9.1+ comprend des fonctionnalités améliorées pour une compatibilité élargie

4. Spécifications techniques

Paramètre	Spécification
Alimentation électrique	AC 110-220V
Consommation électrique	300W
Pression d'air requise	6-8 KG/cm²
Capacité de production	1 600 - 2 300 pièces/h
Dimensions de la machine (L x l x H)	116 x 66 x 100 cm
Taux de rendement	≥ 99%
Durée de vie nominale	8 - 10 ans
Calibre de fil applicable	Spécifications standard des câbles USB/câbles de données

5. Avantages du produit
• Composants de qualité supérieure : Construits avec des composants taïwanais de premier ordre pour une fiabilité à long terme et des performances de précision éprouvées.
• Système de diagnostic intelligent : Des diagnostics embarqués avancés avec un guide de dépannage étape par étape permettent une identification et une résolution rapides des défauts, minimisant les temps d'arrêt.
• Structure modulaire usinée CNC : Une construction modulaire usinée avec précision CNC garantit des tolérances exactes, une rigidité structurelle et un accès facile pour la maintenance.
• Capacité maximale jusqu'à 2 300 pièces/heure : Un débit de production leader de l'industrie permet une production en grand volume pour répondre à des calendriers de production exigeants.
• Taux de rendement vérifié de 99 % : Un taux de rendement constamment atteint et vérifié de 99 % ou plus garantit un minimum de déchets et une qualité de produit maximale.
• Durée de vie nominale de l'équipement de 8 à 10 ans : Une ingénierie robuste et des matériaux de qualité supérieure offrent une durée de vie nominale de l'équipement de 8 à 10 ans, protégeant votre investissement.
• Portefeuille de brevets étendu : Soutenu par un portefeuille étendu de plus de 100 brevets dans les technologies clés d'automatisation et de soudure, garantissant des performances de pointe et l'innovation.

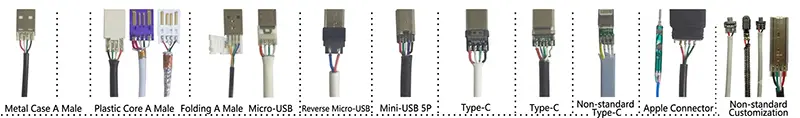

6. Types de connecteurs compatibles
• Mâle à coque métallique USB-A
• Mâle à noyau plastique USB-A
• Mâle plié USB-A
• Micro USB
• Micro USB (Inversé)
• Mini USB 5 broches
• USB Type-C
• USB Type-C (Non standard)
• Apple Lightning
• Connecteurs personnalisés / non standard

7. Flux de travail d'application
La machine suit un flux de travail semi-automatisé rationalisé conçu pour maximiser le débit tout en maintenant une qualité de soudure exceptionnelle. Le processus comprend les étapes suivantes :
Étape 1 : Chargement manuel
L'opérateur place les connecteurs dans le dispositif de précision, les positionnant pour la séquence de processus automatisée.
Étape 2 : Dénudage du fil
La machine retire automatiquement la gaine extérieure du câble à la longueur spécifiée exacte avec une grande précision.
Étape 3 : Coupe
Les fils sont coupés à la longueur requise précise, garantissant la précision dimensionnelle pour le traitement en aval.
Étape 4 : Pelage
Les couches d'isolation intérieures sont soigneusement retirées, exposant les faisceaux de conducteurs sans les endommager.
Étape 5 : Dénudage des conducteurs
Les fils d'âme individuels sont dénudés pour exposer les conducteurs nus, prêts à être soudés.
Étape 6 : Alimentation vibrante
Le système d'alimentation vibrante automatisé livre les connecteurs dans l'orientation correcte au poste de soudure.
Étape 7 : Soudure automatique
La soudure de précision de tous les contacts est effectuée automatiquement avec une température et un temps de maintien contrôlés pour des joints parfaits.
Étape 8 : Déchargement automatique
Les produits finis sont automatiquement éjectés du dispositif, prêts pour l'inspection qualité et l'emballage.

8. Applications typiques
• Fabrication de câbles de données pour l'électronique grand public
• Assemblage d'électronique grand public et production OEM
• Production de connecteurs USB pour périphériques informatiques
• Fabrication de faisceaux de câbles automobiles
• Fabrication et assemblage d'équipements de télécommunications

Quelle est la capacité de production de la machine à souder automatique USB & Type-C JW-USB501V11 ?

La JW-USB501V11 offre une capacité de production allant de 1 600 à 2 300 pièces par heure (pcs/h), selon le type de connecteur et les spécifications du fil. Cette capacité haute vitesse la rend idéale pour la fabrication en grand volume de connecteurs USB, Type-C, HDMI et DC, assurant un débit efficace dans les lignes d'assemblage de câbles.

Comment la JW-USB501V11 garantit-elle une qualité et une fiabilité de soudure élevées ?

La machine atteint un taux de rendement ≥99 % grâce à son flux de processus semi-automatisé, qui comprend un chargement manuel suivi d'un dénudage, coupe, pelage, dénudage de l'âme, alimentation vibratoire et soudure automatisés. Le système de guidage visuel intelligent intégré fournit des diagnostics en temps réel et un fonctionnement intuitif, tandis que la conception modulaire usinée CNC assure précision et stabilité, minimisant les erreurs et les temps d'arrêt.

Quels types de connecteurs la JW-USB501V11 peut-elle souder ?

Cette machine à souder automatique est conçue pour souder des connecteurs USB, Type-C, HDMI, DC et jack audio 3,5 mm. Elle est particulièrement optimisée pour le soudage de fils USB et Type-C, ce qui en fait une solution polyvalente pour la fabrication de câbles de données et de faisceaux de fils, prenant en charge les calibres de fils standard pour câbles USB/données.

Quelles sont les caractéristiques clés qui rendent la JW-USB501V11 facile à entretenir et à utiliser ?

Les caractéristiques clés incluent une conception modulaire usinée CNC qui permet un démontage rapide et un remplacement facile des pièces, réduisant les temps d'arrêt de maintenance. Le système de guidage visuel intelligent offre des diagnostics et un dépannage intuitifs, même pour les opérateurs moins expérimentés. De plus, la construction en fonte robuste offre une résistance aux vibrations pour des performances stables, tandis que le processus semi-automatisé réduit les coûts de main-d'œuvre et assure la cohérence.

Quelles sont les exigences en matière d'alimentation et de pression d'air pour la JW-USB501V11 ?

La machine fonctionne sur une alimentation électrique de AC 110-220 V avec une consommation électrique de 300 W. Elle nécessite une pression d'air de 6-8 kg/cm² pour un fonctionnement correct. Ces spécifications la rendent compatible avec les systèmes d'alimentation électrique et d'air comprimé industriels standard, assurant une intégration facile dans les installations de fabrication existantes.
