Sertisseuse double tête à embouts libres JW-CM05
Sertisseuse double tête à embouts libres JW-CM05 Thumb

Sertisseuse double tête à embouts libres JW-CM05

📅 2025-04-27 👁️ 2,120
  • Modèle de produit: JW-CM05

  • Spécifications

    Type: Machine auto sertissage vibrante double tête
    Application: Sertissage terminaux isolés
    Débit: >1500 pièces/heure
    Fonction: Coupe, dénudage, torsion, sertissage
    Système: Entièrement intelligent
    Opération: Simple et pratique
  • Demander un devis

La JW-CM05 est construite autour de deux têtes de sertissage, chacune alimentée par sa propre plaque vibrante. Les embouts tubulaires isolés libres sont orientés dans les bols et amenés aux têtes pendant que le fil est coupé, dénudé et torsadé ; chaque tête presse un embout sur son extrémité, les deux extrémités du conducteur étant donc terminées sans bobine de bornes.

Les embouts isolés libres sont normalement chargés à la main dans une presse manuelle ou un applicateur d'établi. La plaque vibrante supprime ce chargement et la double tête supprime la seconde manutention : un seul opérateur surveille les deux extrémités du conducteur depuis un unique écran de commande.

Le débit est annoncé à 1500 pcs/h et plus, en retrait des machines à bornes en bande de ce groupe parce que chaque embout est manipulé comme une pièce distincte. La contrepartie porte sur le type d'embout : cette machine prend des embouts tubulaires isolés libres, et le système de commande intelligent mémorise les réglages de tête et d'alimentation pour les séries répétitives.

Caractéristiques principales

1. Conception à double tête sertissant les deux extrémités du fil, chaque tête disposant de son propre bol vibrant d'alimentation.

2. Traite les embouts tubulaires isolés libres : ni bobine de bornes ni changement d'applicateur.

3. Coupage, dénudage, torsadage et sertissage réalisés en un cycle.

4. Capacité de 1500 pcs/h et plus.

5. Système d'exploitation intelligent mémorisant les réglages de process pour les séries répétitives.

6. Deux dévidoirs sur mâts hauts maintenant les deux trajets de fil dégagés de la zone de sertissage.

Spécifications techniques

ParamètreSpécification
ModèleJW-CM05
TêtesDouble tête
Système d'alimentationPlaque vibrante
Type d'emboutEmbouts tubulaires isolés
Capacité1500+ pcs/h
FonctionsCouper, dénuder, torsader, sertir
Système de commandeSystème d'exploitation intelligent

Applications

— Câblage interne d'appareils avec embouts tubulaires isolés aux deux extrémités.

— Câblage d'armoires de commande utilisant des embouts isolés.

— Borniers et relais : conducteurs terminés par embouts aux deux extrémités.

— Conducteurs d'éclairage et de distribution avec embouts tubulaires isolés.

— Monteurs d'armoires réalisant de petites séries d'embouts avec des changements fréquents de type.

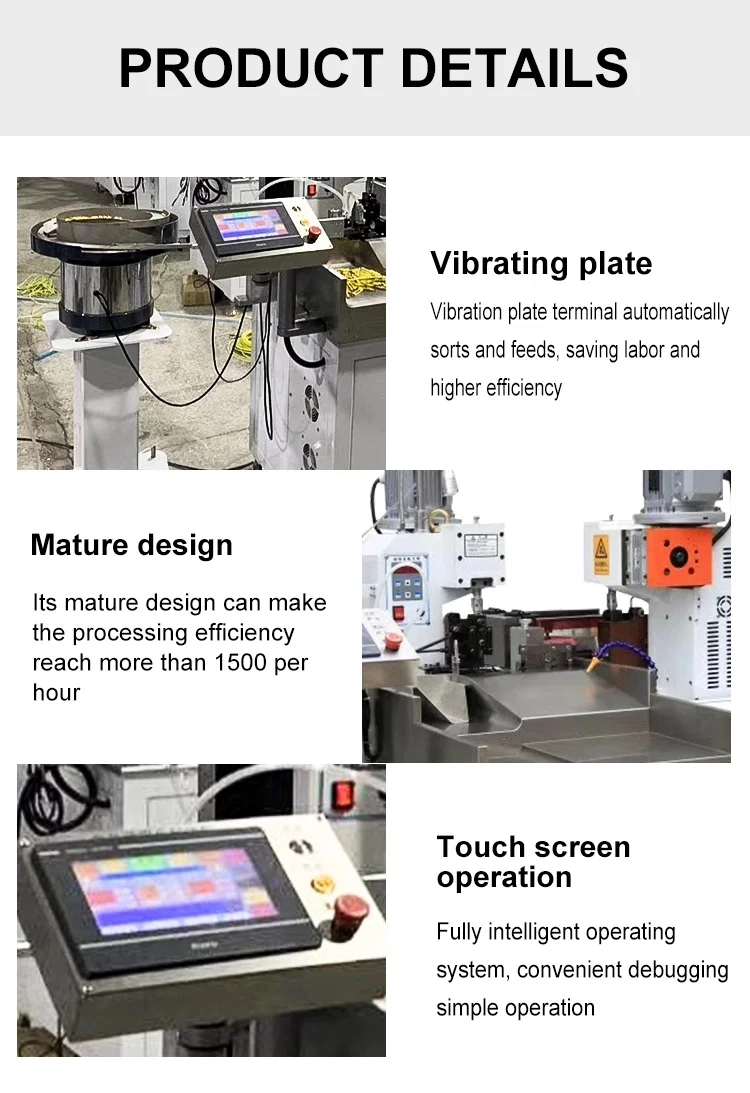

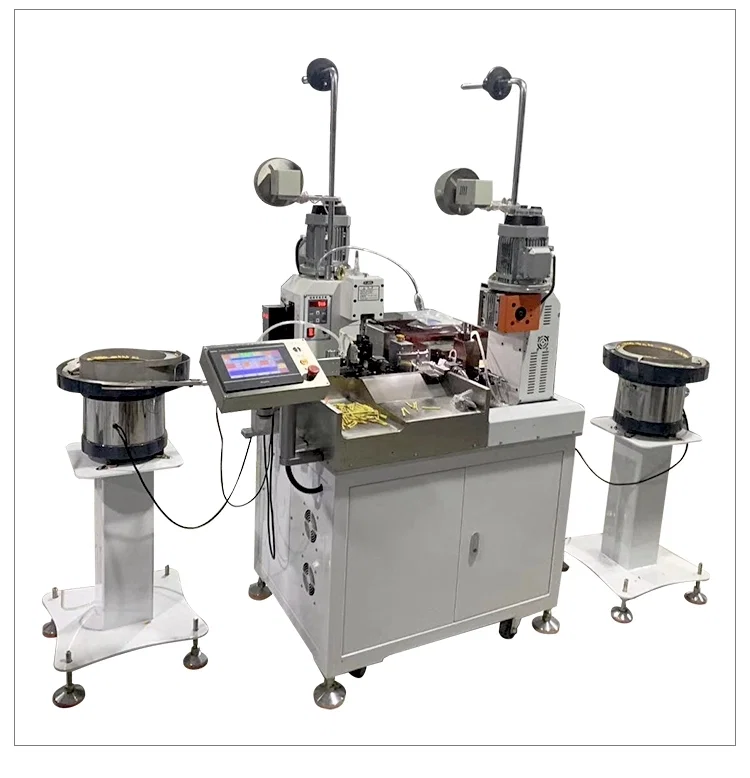

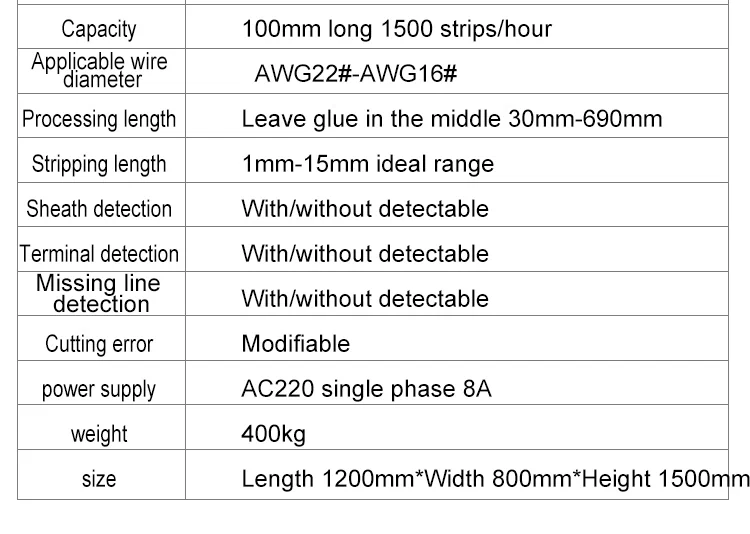

Sertisseuse double tête à bols vibrants avec deux bols et écran tactileVues de détail : plaque vibrante, tête de sertissage et écran tactileVue de face de la sertisseuse double tête avec deux bols vibrants et bande de bornesTableau de paramètres : 1500 pièces par heure, AWG22-16, 400 kg, 1200x800x1500 mmSertisseuse avec deux bols vibrants, écran tactile et bac de réceptionÉchantillons : fils vert-jaune avec cosses à œil serties aux deux extrémitésSertisseuse avec lignes de cote 1200x800x1500 mm
