Sertisseuse automatique double tête pour câble gainé JW‑17T

📅 2026-05-04 👁️ 1,618
  • Modèle de produit: JW‑17T

  • Spécifications

    W‑17T Machine à sertir entièrement automatique à double tête pour fils gainés multiconducteurs
    Affichage Écran tactile 10,1 pouces True Color
    Fonctions Coupe et dénudage entièrement automatiques des fils gainés ; sertissage double tête / sertissage simple tête / étamage simple tête (choisir 1)
    Type de fil adapté Fils gainés, fils gainés multiconducteurs ; diamètre extérieur ≤12mm, max 12 conducteurs (selon le type de fil)
    Longueur de coupe 150mm – 99999,99mm
    Tolérance de coupe Dans ±0,002×L (L=longueur de coupe)
    Longueur de dénudage Gaine extérieure : 15–100mm (entièrement amovible) ; Conducteur intérieur : 1–15mm (réglables tous deux)
    Matériau de l'outil Acier rapide de haute précision de qualité supérieure
    Productivité Environ 700 pièces/heure (fil gainé ; quantité réelle dépend de la longueur et des spécifications de l'échantillon)
    Mode d'entraînement Moteur de précision en cuivre pur
    Mode d'alimentation en fil Alimentation en fil de haute précision (servomoteur + vis mère de précision)
    Dimensions de la machine Hauteur 1650mm × Longueur 2150mm × Largeur 1750mm
    Poids de la machine 700 kg
    Remarques Personnalisable pour des exigences spéciales ; fil échantillon
  • Demander un devis

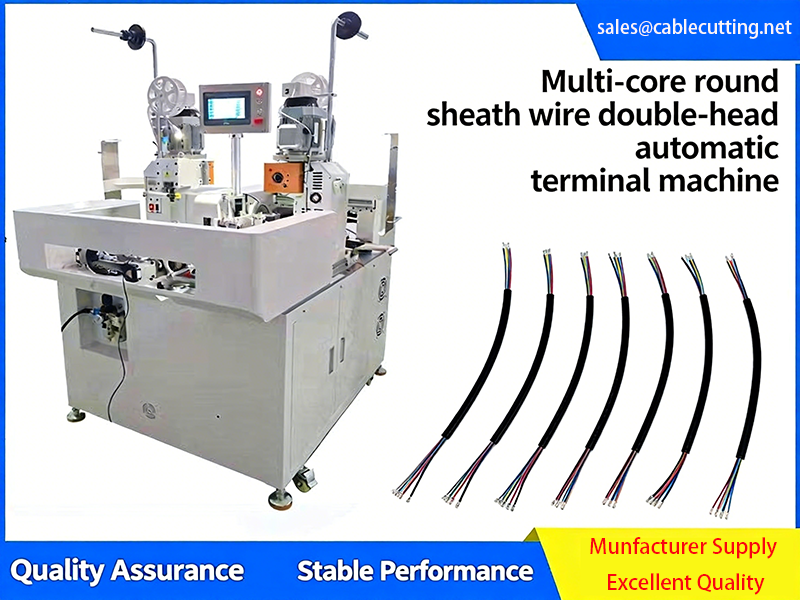

La JW‑17T est une sertisseuse automatique à deux têtes pour câble gainé multiconducteur : elle enchaîne coupe, dénudage de gaine et de conducteurs, sertissage, étamage d'une extrémité et mise en place de gaine thermorétractable dans un flux continu. Elle reçoit du câble gainé jusqu'à 12 mm de diamètre extérieur et 12 conducteurs au maximum. Les fabricants de harnais qui passent des établis manuels aux lignes automatisées l'utilisent pour tenir la tolérance de longueur et la qualité de sertissage en volume.

Caractéristiques principales

  • Flux en un seul passage— coupe, dénudage, traitement des conducteurs, sertissage, trempage à l'étain et pose de gaine sont séquencés par le contrôleur : l'opérateur se limite au chargement et au déchargement.
  • Double ou simple tête— les deux extrémités peuvent être serties, une seule, ou l'on peut lancer un étamage simple extrémité, selon le programme.
  • Avance de fil asservie— un servo-moteur de précision en cuivre pur entraîne une vis à billes, la longueur de coupe se réglant de 150 mm à 99999,99 mm avec une tolérance tenue dans ±0,002 × L.
  • Souplesse de matrices— la tête de sertissage en fonte reçoit des matrices horizontales, verticales et en drapeau, montées rapidement sans calage.
  • Gestion de la pression— la force de sertissage est suivie pendant le cycle : une terminaison faible est signalée au lieu de passer en aval.
  • Réglage par écran tactile— un écran couleur 10,1 pouces mémorise les programmes et propose trois modes de commande, ce qui raccourcit le changement de famille de câbles.
  • Poste de coupe éprouvé— des porte-lames traités et des lames en acier rapide coupent et dénudent en une course intégrée.

Spécifications techniques

ModèleJW‑17T sertisseuse automatique double tête
ÉcranÉcran tactile couleur 10,1 pouces
Fonctions de traitementCoupe et dénudage automatiques, sertissage double ou simple tête, trempage à l'étain simple extrémité, pose de gaine thermorétractable
Câble compatibleCâble gainé et gainé multiconducteur, diamètre extérieur ≤12 mm, jusqu'à 12 conducteurs
Longueur de coupe150–99999,99 mm
Tolérance de coupeDans ±0,002 × L (L = longueur de coupe)
Dénudage de gaine15–100 mm, retrait complet
Dénudage des conducteurs1–15 mm
Matériau des outilsAcier rapide
CadenceEnv. 700 pcs/h sur câble gainé, selon longueur et spécification
EntraînementMoteur de précision en cuivre pur
Avance de filServo-moteur avec vis de précision
Dimensions2150 × 1750 × 1650 mm (L × l × H)
Poids700 kg

Applications

  • Harnais automobiles en câble gainé multiconducteur
  • Cordons d'alimentation d'appareils et faisceaux internes
  • Cordons de dispositifs électroniques avec gaine thermorétractable en extrémité
  • Assemblages de câble de communication produits en grand volume
  • Câblage de commande industrielle comportant des extrémités serties et étamées

Pourquoi choisir ce modèle

Sur un régime de deux postes, l'unité remplace jusqu'à trois opérateurs, et l'économie suffit généralement à couvrir le prix d'achat en dix mois de production. Elle est conçue dès l'origine comme machine de sertissage de câble gainé multiconducteur : avance, lames et jeu de matrices sont adaptés aux constructions gainées et non repris d'un équipement mono-conducteur. Les machines sont fournies en direct d'usine, et du fil échantillon peut être envoyé pour un essai avant confirmation de commande. Les besoins de sertissage particuliers, jeux de matrices et tailles de gaine sont chiffrés en personnalisation sur la même plateforme de dénudage et sertissage automatique.

Machine à sertir les bornes à double tête entièrement automatique pour câbles gainés multiconducteurs JW-17T
