Machine Automatique de Coupe, Bobinage et Laçage de Fil ACE0001

Name: Machine Automatique de Coupe, Bobinage et Laçage de Fil A...
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

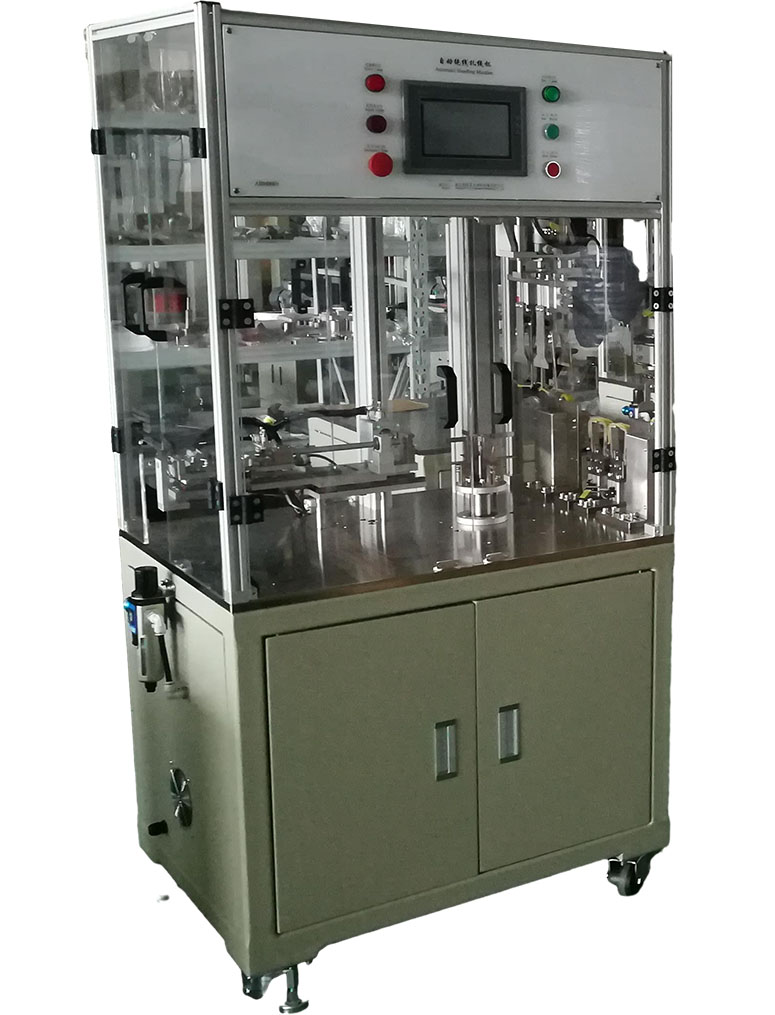

Machine d’enroulement et d’enlacement de coupe automatique ACE0001
CARACTÉRISTIQUE
DE LA MACHINE La machine d’enroulement et d’enlacement ACE0001-Auto est principalement appliquée pour couper une longueur fixe, enrouler et enlacer de filament de plastique, comme la ligne de coupe d’herbe et le monofilament de nylon. La machine peut automatiquement couper, enrouler, enlacer des filaments en plastique et décharger des produits grâce au réglage des paramètres et au système PLC, ce qui est un faible coût manuel et une capacité de production élevée. Une personne est nécessaire pour faire fonctionner la machine et la production peut être réalisée en fournissant l’électricité et l’air comprimé.
1. Interface homme-machine de l’écran tactile ; contrôle central ; fonctionnement pratique ; réglage des paramètres ; affichage visuel.
2. Selon le paramètre de réglage, la machine peut automatiquement correspondre à l’opération et compter la sortie sous le système PLC.
3. Le système de détection photoélectrique peut détecter automatiquement les conditions de manque, de déversement et d’absence de fil et l’alarme et arrêter la production.
4. Fonction complète d’alarme et de protection de la sécurité ; Double protection de l’électricité et des machines qui est sûre et fiable.
CONFIGURATION DE
LA MACHINE 1. Module d’alimentation.
2. Module de coupe.
3. Module d’enroulement.
4. Module d’enlacement.
5. Module de transposition.
6. Module de cadre.
7. Programme et système de contrôle électrique.
PRINCIPE DE FONCTIONNEMENT
DE LA MACHINE 1. Le module d’alimentation fait passer le fil à travers des roues de précision entraînées par un moteur pas à pas.
2. Le module de coupe coupe le fil à travers un coupe-alliage guidé par un guidage linéaire et entraîné par un cylindre.
3. Module d’enroulement entraîné par un moteur pas à pas et un mouvement d’alimentation, d’enroulement et de déplacement de correspondance.
4. Module d’enlacement entraîné par un moteur pas à pas et enlace le produit dans une station double.
Dessin
technique fourni 1. Mode d’emploi.
2. Dessin d’assemblage de la machine.
3. Dessin pneumatique et de contrôle.
4. Dessin électrique et de contrôle.
5. Liste des pièces de rechange et des pièces d’usure.

Paramètre
de base de la machine Diamètre du filament : 1,0 ~ 5,0 mm
Vitesse d’alimentation : ≤2,0 m / s
Intérieur d’enroulement : 70 ~ 100 mm
Longueur d’enroulement : 5 ~ 30 m
Taux de production : 2 ~ 5 Pcs / min (basé sur 15mlongueur)
Opérateur requis : 1 personne (peut opérer 2 ~ 4 unités)
Longueur de la machine : 1350 mm
Largeur de la machine : 650 mm
Hauteur de la machine : 1700 mm
Poids de la machine : environ 300 kg
Alimentation : 1 Phase AC 220V 50Hz 2Kw
Air comprimé : 0.4~0.6 Mpa1 m3/h

Quelle est la fonction principale de la machine automatique de coupe, enroulement et enlacement de filament plastique ACE0001 ?

L'ACE0001 est une machine industrielle automatisée conçue pour le traitement intégré du monofilament plastique. Sa fonction principale est de couper automatiquement le filament plastique à une longueur définie, de l'enrouler en une bobine ou un faisceau compact, puis de l'enlacer (attacher ou sécuriser) pour éviter le déroulement. Cette automatisation en fin de ligne est essentielle pour produire des bobines finies, prêtes à la vente, de produits comme la ligne de débroussailleuse et le monofilament nylon.

Quelle plage de diamètre de filament et quelle vitesse de production la machine ACE0001 peut-elle gérer ?

L'ACE0001 est conçue pour traiter des filaments plastiques avec une plage de diamètre de 1,0 mm à 5,0 mm, ce qui la rend polyvalente pour divers produits en monofilament. Elle fonctionne à une vitesse de production de 2 à 5 pièces par minute. La vitesse exacte dans cette plage dépend de facteurs comme le diamètre du filament, la taille de la bobine et le programme spécifique de coupe et d'enlacement sélectionné via le système de contrôle par API.

Comment la machine est-elle opérée et contrôlée ?

L'opération est rationalisée grâce à un système convivial contrôlé par API avec une interface écran tactile. L'API (Automate Programmable Industriel) assure une automatisation précise, répétable et fiable de l'ensemble du cycle de coupe, d'enroulement et d'enlacement. Les opérateurs utilisent l'écran tactile pour saisir les paramètres (comme la longueur et le nombre de bobines), sélectionner des programmes, surveiller l'état de la production et effectuer des diagnostics, ne nécessitant qu'un seul opérateur pour faire fonctionner la machine efficacement.

Quels sont les principaux avantages de l'utilisation de cette machine automatisée par rapport aux méthodes manuelles ?

La machine ACE0001 offre des avantages significatifs : 1) **Productivité accrue :** Automatise un processus à forte intensité de main-d'œuvre, atteignant 2 à 5 bobines constantes par minute. 2) **Qualité uniforme :** Le contrôle par API garantit que chaque bobine est identique en longueur, tension d'enroulement et enlacement sécurisé. 3) **Efficacité de la main-d'œuvre :** Ne nécessite qu'un seul opérateur, réduisant les coûts de main-d'œuvre et la fatigue physique. 4) **Réduction des déchets :** La coupe précise et l'enroulement contrôlé minimisent le gaspillage de filament. 5) **Sécurité améliorée :** Automatise la manipulation des couteaux tranchants et des mécanismes d'enroulement, créant un environnement de travail plus sûr.

L'ACE0001 est-elle adaptée à la production de produits autres que la ligne de débroussailleuse ?

Oui, absolument. Bien que la ligne de débroussailleuse (monofilament nylon) soit une application principale, l'ACE0001 est une machine polyvalente de traitement du filament plastique. Elle est idéale pour toute industrie nécessitant des bobines finies de monofilament plastique flexible, comme la ligne de pêche, les filaments de soies nylon pour brosses, les attaches de faisceaux de câbles, ou d'autres filaments nylon industriels et grand public dans la plage de diamètre de 1,0 à 5,0 mm. Sa programmabilité lui permet d'être adaptée à diverses spécifications d'enroulement et d'emballage.
