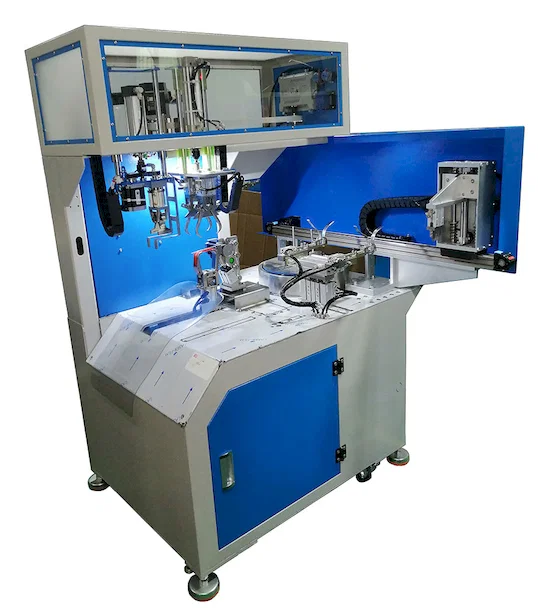

La WPM-URT-81M coupe le câble coaxial jusqu'à 10 mm, dénude l'extrémité, enroule la longueur avec un pas de 80-200 mm et lie la couronne par une attache à 40 mm ou moins. La longueur de coupe va de 1 à 5 m à ±2 mm/m, et la cadence est donnée pour 1300 pcs/h. Le serrage et l'attache sont pneumatiques, à 0,5-0,6 MPa.
Le coaxial se coupe normalement sur un banc, se dénude à la main ou sur une dénudeuse rotative, puis s'enroule et s'attache, la longueur étant remesurée à chaque étape. Ce modèle tient la longueur à ±2 mm/m en un seul passage : la remesure, le dénudage manuel et le transfert de couronne libre sont supprimés. La cadence de 1300 pcs/h s'applique à la plage de 1-5 m.
C'est la seule machine dédiée au coaxial de ce groupe. Sa classe de précision la distingue des modèles pour câble : ±2 mm/m ici contre ±15 mm sur les unités CPRT, une extrémité coaxiale devant s'accorder à un connecteur et non à un bornier. En contrepartie, la fenêtre de coupe est plus courte, 1-5 m, et le bâti de 300 kg à 3,5 kW reste bien en dessous des lignes câble de 1200 kg.
Caractéristiques principales
1.Séquence coaxiale en un passage : coupe, dénudage de l'extrémité, enroulement au pas de 80-200 mm, attache à 40 mm ou moins.
2.Diamètre de câble jusqu'à 10 mm, du coaxial fin de descente au coaxial d'alimentation épais sur le même réglage.
3.Précision de coupe ±2 mm/m sur 1-5 m, la plus serrée de ce groupe, les modèles câble étant donnés à ±15 mm.
4.Cadence nominale de 1300 pcs/h, la plus élevée de la gamme, sur des longueurs de 1-5 m.
5.Pas d'enroulement 80-200 mm : l'encombrement de la couronne s'ajuste au carton et non à un anneau fixe.
6.Serrage et attache pneumatiques à 0,5-0,6 MPa ; 3,5 kW, 1200 x 1500 x 1600 mm, environ 300 kg.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-URT-81M |
|---|
| Diamètre de fil applicable | ≤10 mm |
|---|
| Longueur de coupe | 1-5 m |
|---|
| Précision de coupe | ±2 mm/m |
|---|
| Pas d'enroulement | 80-200 mm |
|---|
| Diamètre de liage | ≤40 mm |
|---|
| Cadence de production | ≤1300 pcs/h |
|---|
| Pression d'air applicable | 0.5-0.6 MPa |
|---|
| Alimentation | 220 V / 50 Hz |
|---|
| Puissance machine | 3.5 kW |
|---|
| Dimensions machine | 1200 L x 1500 P x 1600 H mm |
|---|
| Poids machine | 300 kg |
|---|
Applications
— Câbles de caméras de surveillance : coaxial vidéo fin de 1-3 m, coupé, dénudé côté connecteur et mis en couronne attachée pour les kits de pose.
— Alimentation large bande et satellite : coaxial 7-10 mm coupé à 3-5 m, dénudé et lié pour les packs abonnés.
— Alimentation d'antenne et de radiocommunication : coaxial 5-8 mm en longueurs fixes, attaché avec l'extrémité dénudée laissée accessible.
— Câblage de baie et de studio : jarretières coaxiales de 1-2 m coupées à ±2 mm/m et mises en couronne pour les panneaux de brassage.
— Cordons de test et de mesure : assemblages coaxiaux courts mis en couronne et attachés, profondeur de dénudage tenue pour le montage du connecteur.
