Coupeur électrique de ruban 200 mm inox ZCUT-200

📅 2025-04-27 👁️ 671
  • Modèle de produit: ZCUT-200

  • Spécifications

    Largeur de coupe: 200 mm
    Affichage: Tube LED numérique
    Moteur: Pas à pas haute précision
    Détection: Interrupteur photoélectrique
    Boîtier: Acier inoxydable
    Fonctionnement: Continu 24h/24
    Types de ruban: Adhésif et non collant
    Mode: Automatique avec réglage longueur
  • Demander un devis

Le ZCUT-200 est un coupeur électrique de 200 mm de large pour rouleaux de ruban, de film et autres produits en bobine, construit en coffret inoxydable pour un fonctionnement continu. Un moteur pas à pas entraîne l'avance, un commutateur photoélectrique contrôle la matière sur la ligne de coupe et la longueur est saisie sur un afficheur LED à tubes numériques.

La gorge large laisse passer un rouleau de 200 mm d'un seul tenant : le film de protection ou la feuille n'a pas à être refendu avant usage. Le commutateur photoélectrique lisant la matière au lieu de compter les pas du moteur, la lame se déclenche sur le point détecté et la coupe reste calée lorsque le diamètre du rouleau diminue. Les matières adhésives et non adhésives suivent le même trajet d'avance.

C'est la machine grand format du groupe ruban et la seule prévue pour 24 heures de travail continu. Le ZCUT-9 reçoit deux rouleaux standard avec une plage de 5 à 999 mm mais pas une laize de 200 mm, le M-1000 s'arrête à 50 mm de large et le RT-3700 ne coupe que des bandes de 15 à 70 mm.

Caractéristiques principales

1. Largeur de laize maximale de 200 mm en une seule passe, pour film de protection, feuille métallique et ruban textile large.

2. Avance par moteur pas à pas avec longueur saisie sur afficheur LED à tubes numériques : les réglages se répètent sans butée mécanique susceptible de dériver.

3. Le commutateur photoélectrique détecte la matière sur la ligne de coupe : la lame suit les blancs imprimés ou les zones sans colle au lieu d'un comptage fixe.

4. Coffret en acier inoxydable sur châssis carré boulonné, lame placée derrière une barre de protection fixe à la sortie.

5. Prévu pour 24 heures de fonctionnement continu, en correspondance avec les lignes de faisceaux en deux ou trois équipes.

6. Traite les rouleaux adhésifs comme non adhésifs, du ruban adhésif au papier siliconé et à la feuille, sur un seul trajet d'avance.

Spécifications techniques

ParamètreSpécification
ModèleZCUT-200
Type de machineCoupeur et distributeur de ruban industriel électrique
Largeur de ruban maximale200 mm
AfficheurLED à tubes numériques
Mode de fonctionnementAutomatique
Compatibilité rubanTous types de rubans adhésifs et non adhésifs
DétectionCommutateur photoélectrique de détection de colle
MoteurMoteur pas à pas
Matériau du coffretAcier inoxydable
Cycle de service24 heures de travail continu

Applications

— Film de protection : découpe à longueur de films d'écran et de surface avant laminage.

— Feuille de cuivre et d'aluminium : bandes pour blindage et isolation de jeux de barres en armoire.

— Faisceaux de câbles : ruban textile et feutre large pour l'enrubannage des branches principales sur grands torons.

— Emballage : ruban de carton et de cerclage large coupé à la demande au poste d'emballage.

— Transformation d'isolants : papier siliconé et feuille double face coupés à longueur de poste.

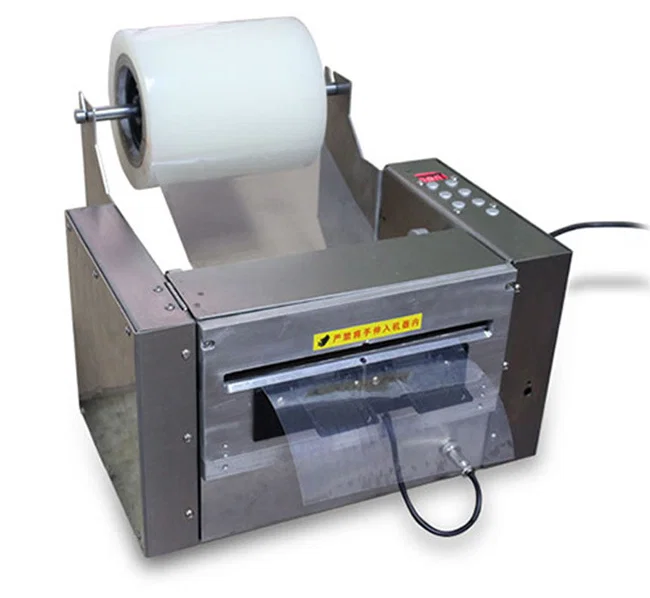

Coupeur de ruban ZCUT-200 en acier inoxydable, vue arrière avec rouleau supérieur noir et panneau de boutonsDistributeur large ZCUT-200 chargé d'un rouleau de ruban blanc, protecteur avant et étiquette d'avertissementVue de face du ZCUT-200 avec rouleau de ruban bleu sur broche, fente de coupe et capot transparentCoupeur ZCUT-200 avec rouleau gommé blanc engagé dans la fente de coupeGros plan de la bouche de coupe du ZCUT-200, capot plastique transparent et vignette d'avertissement
