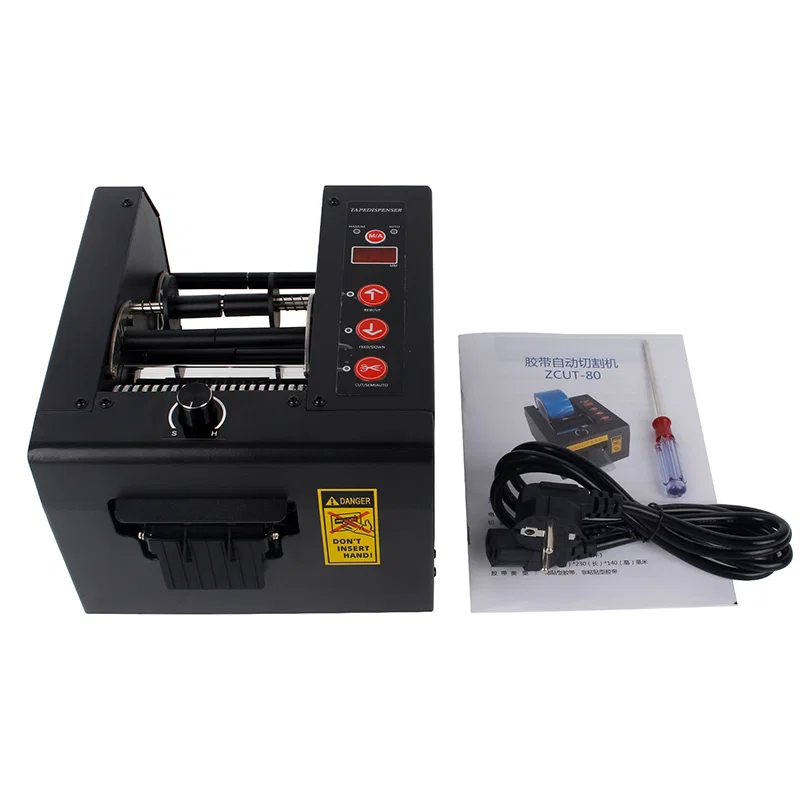

Le ZCUT-80 coupe des films adhésifs et non adhésifs de 8 à 80 mm de large à une longueur réglée, saisie sur un panneau à quatre touches et affichée sur l'écran LED. Il est conçu pour le film de protection PET et PE, la feuille de cuivre et le ruban double face sur un poste d'emballage ou de fabrication.
Un film de protection large est difficile à tirer droit à la main : le rouleau divague, la ligne de coupe sort d'équerre et un film sans support n'offre aucun bord pour se caler. Le ZCUT-80 entraîne la bande entre un rouleau d'avance inférieur et un rouleau presseur supérieur : un film de 80 mm est maintenu à plat sur toute sa largeur. Un commutateur photoélectrique lit la ligne d'adhésif et arrête l'avance au même point à chaque cycle, ce qui rend répétables les films transparents et les films sans support.
Le ZCUT-200 reprend le même coffret inoxydable et le même entraînement pas à pas avec une gorge de 200 mm pour le film de panneau pleine largeur, tandis que le ZCUT-9 privilégie la plage de longueurs, de 5 à 999 mm avec six préréglages et deux rouleaux simultanés. Le ZCUT-80 se situe entre les deux à 8–80 mm, avec un seul rouleau et un afficheur numérique de longueur, pour un film trop large pour un distributeur de ruban de 25 mm et trop étroit pour justifier l'unité de 200 mm.
Caractéristiques principales
1. Une largeur de coupe de 8 à 80 mm couvre les rouleaux de film de protection de 80 mm, la feuille de cuivre étroite et le ruban de 8 mm sur le même rail d'avance.
2. Un moteur pas à pas indexe le rouleau d'avance selon la longueur programmée : la position de coupe est déterminée par le nombre de pas et non par une butée mécanique.
3. Le capteur photoélectrique de colle détecte le bord adhésif et arrête l'avance au même point à chaque cycle, si bien que le film PET/PE transparent et le film sans support s'exécutent sans surveillance de la coupe.

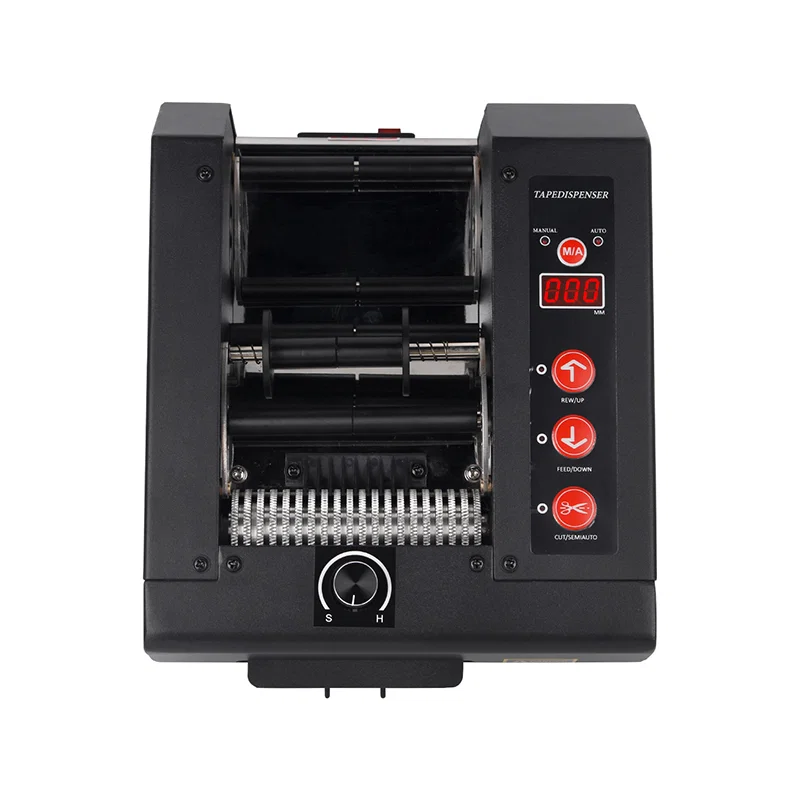

4. L'afficheur numérique LED et quatre touches à membrane règlent la longueur et lancent le cycle, la valeur étant lisible depuis le côté opérateur de l'établi.
5. Un rouleau d'entraînement inférieur et un rouleau presseur supérieur maintiennent la bande à plat sur toute la largeur de 80 mm et gardent la coupe d'équerre par rapport au bord.

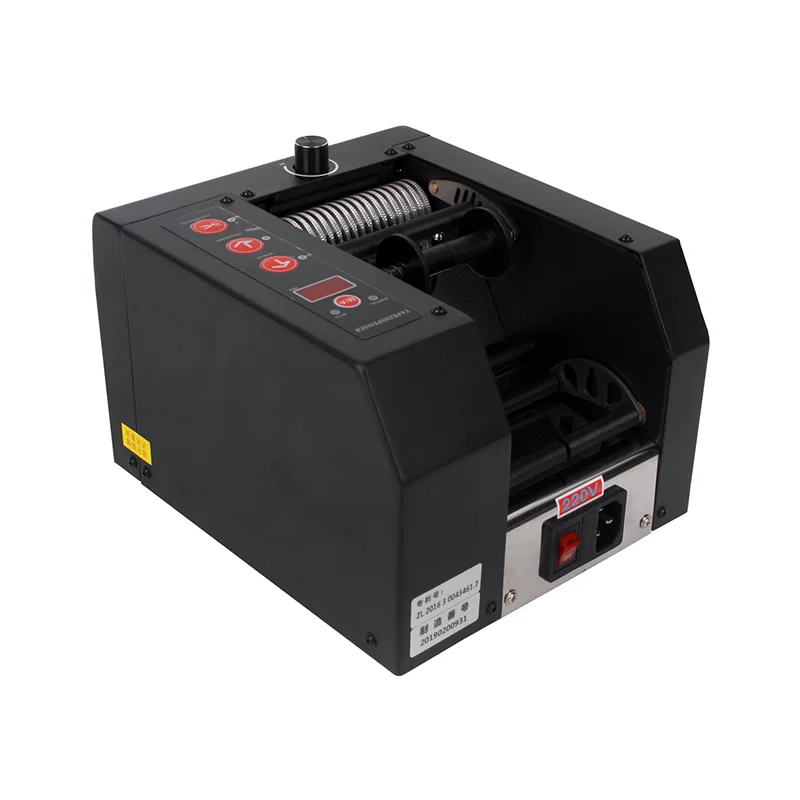

6. Un coffret en acier inoxydable porte un protecteur fixe sur la lame et le rail d'avance, la fente de sortie avant délivrant la bande coupée dégagée des rouleaux.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | ZCUT-80 |
|---|
| Type de machine | Coupeur automatique de film large |
|---|
| Largeur de coupe | 8–80 mm |
|---|
| Afficheur | LED à tubes numériques |
|---|
| Mode de fonctionnement | Réglage de longueur et coupe automatiques |
|---|
| Compatibilité matières | Rubans non adhésifs et adhésifs |
|---|
| Détection | Commutateur photoélectrique de détection de colle |
|---|
| Moteur | Moteur pas à pas |
|---|
| Construction | Coffret en acier inoxydable |
|---|
| Rouleaux d'avance | 2 : rouleau d'entraînement inférieur et rouleau presseur supérieur |
|---|
Applications
— Tôlerie et usinage de l'acrylique : film de protection PET coupé à longueur pour masquer les panneaux avant pliage et perçage.
— Assemblage de packs batterie : bandes de film PE et d'isolant large coupées à largeur pour l'enveloppe d'éléments et l'isolation du pack.

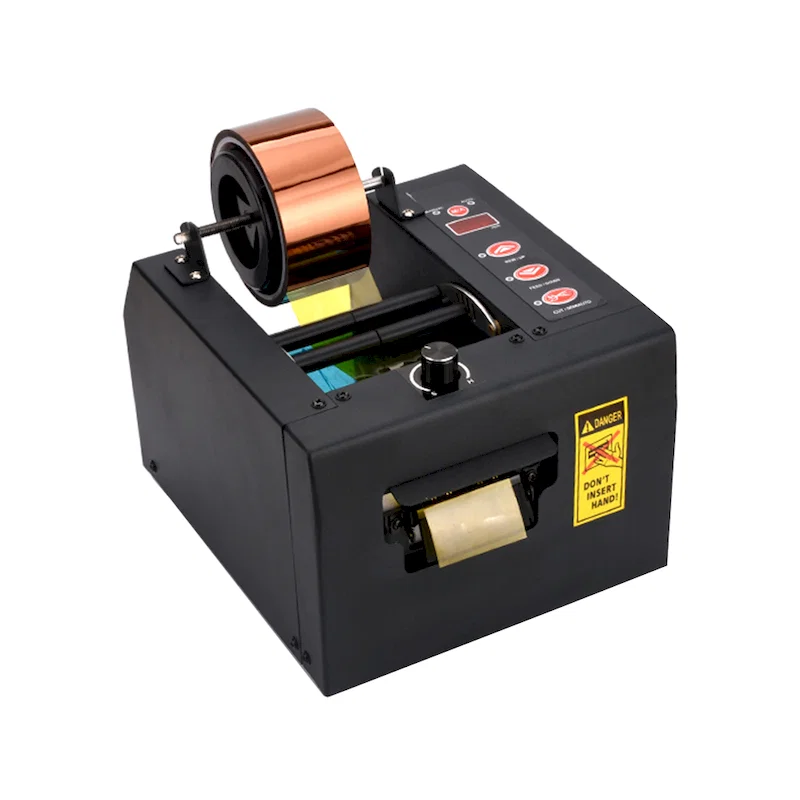

— Électronique et blindage CEM : bandes de feuille de cuivre et d'aluminium pour blindage, mise à la masse et bobinage de transformateurs.
— Collage de plaques et de joints : ruban double face coupé à longueurs répétables pour plaques signalétiques, joints et hublots.
— Lignes d'emballage : bandes de film transparent large pour le fardelage et l'emballage extérieur de produits encaissés.
