Torsadeuse pneumatique automatique pour harnais WPM-19

📅 2025-04-27 👁️ 2,186
  • Modèle de produit: WPM-19

  • Spécifications

    Modèle : WPM-19
    Pression d'air : 0.15-0.25 MPa/C㎡
    Alimentation : AC 220V 50 Hz 10W
    Vitesse de torsion : 1400 tours/s
    Longueur de torsion : 5—80mm (150mm personnalisable)
    Portée de fil : 0,1-2 m㎡
    Dimensions : L340×W190×H170mm
    Poids : 12KG
  • Demander un devis

La WPM-19 est une torsadeuse pneumatique destinée à l'assemblage de harnais. Elle serre une extrémité de conducteur dans une pince à deux mors et la fait tourner sur une longueur définie ; elle couvre 0,1 à 2 mm² de fil de masse, tressé et isolé, avec une longueur de torsadage de 5 à 80 mm et une vitesse de torsadage de 1400 tours par seconde.

Le torsadage manuel d'un conducteur de masse ou de drain donne un pas et une longueur de queue qui varient avec l'opérateur et avec le lot de fil. La WPM-19 remplace le geste par une tête à vitesse fixe et une course télescopique : la pince tient l'isolant, la tête tourne à vitesse constante et la queue s'arrête à la longueur réglée. Les deux molettes de pression en face avant règlent la prise sur l'isolant, pour qu'un fil de 0,1 mm² ne soit pas écrasé par la pince utilisée pour un conducteur de 2 mm².

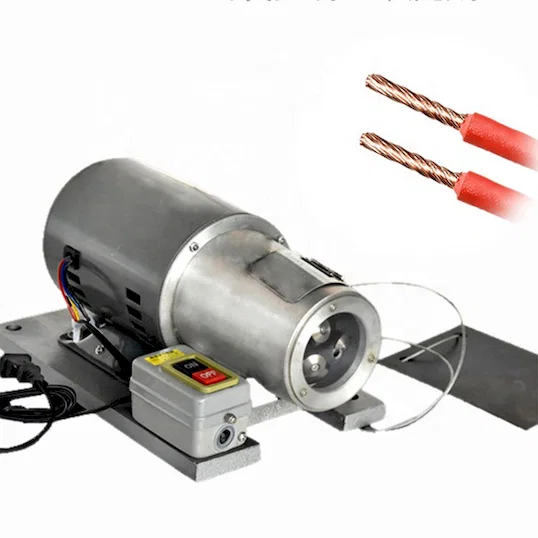

La WPM-19 ne fait que torsader et ne comporte ni lame ni poste de dénudage, ce qui écarte le réglage de lame et l'entaille des brins de l'opération de torsadage. Face aux autres unités de torsadage de ce groupe, elle offre la plus grande longueur de torsadage (5 à 80 mm, 150 mm sur demande), la plus petite section de conducteur (0,1 mm²) et la vitesse la plus élevée ; les WPM-190 et WPM-191 combinent dénudage et torsadage pour du fil de 1,2 à 3,0 mm, et la WPM-192 brosse un blindage tressé avant torsadage.

Caractéristiques principales

1. Tête de torsadage monopôle : un conducteur est serré et torsadé par cycle dans une pince à deux mors, sans traitement de plusieurs extrémités à la fois.

2. Plage de fil 0,1 à 2 mm², la plus petite section de conducteur de ce groupe et la plage où le torsadage manuel casse le plus souvent des brins.

3. Longueur de torsadage de 5 à 80 mm en standard, 150 mm sur demande, fixée par la course télescopique et non par la main de l'opérateur.

4. Entraînement pneumatique : une alimentation d'air de 1,5 à 2,5 kg/cm² actionne la tête, avec un circuit de commande en AC 220 V 50 Hz, 10 W. Le fonctionnement à l'air garde la tête compacte et le cycle court.

5. Poste de torsadage uniquement, sans fonction de dénudage : l'unité reprend des extrémités déjà dénudées, l'usure et le jeu des lames n'affectent donc jamais le résultat.

6. Mode de serrage : deux molettes de pression réglables en face avant règlent la prise sur l'isolant. Aucune lame n'est utilisée, il n'y a donc pas d'arête de coupe à régler ni à remplacer sur ce poste.

Spécifications techniques

ParamètreSpécification
ModèleWPM-19
TypeTorsadeuse télescopique automatique
Plage de fil0.1 à 2 mm2
Longueur de torsadage5 à 80 mm (150 mm personnalisable)
Vitesse de torsadage1400 tours/s
Pression d'air1.5 à 2.5 kg/cm2
AlimentationAC 220 V 50 Hz, 10 W
DimensionsL340 x P190 x H170 mm
Poids12 kg
DénudageNon inclus

Applications

— Assemblage de harnais : conducteurs de masse et de drain, queue dénudée torsadée à longueur fixe avant étamage ou sertissage d'une cosse à bague.

— Terminaison de câbles tressés et blindés : queue de blindage dégagée réunie en une seule tresse torsadée après brossage, avant pose d'un embout ou d'une coque arrière.

— Câblage d'armoires et d'appareillage : fil d'équipement de 0,5 à 2 mm², extrémités torsadées pour bornes à vis et à ressort.

— Lignes de harnais automobiles et d'appareils : conducteurs de masse courts, une longueur de torsadage tenue sur tout le lot au lieu de varier d'un opérateur à l'autre.

— Câbles de capteurs et d'instrumentation : conducteurs de drain de 0,1 à 0,5 mm², torsadés à faible pression de pince pour éviter la rupture des brins au niveau de la coupe d'isolant.
