Le JW-BL05 est un ensemble bloc porte-lame et lame : le siège qui reçoit la lame de coupe, la lame elle-même et la gorge qui guide le fil dans la coupe. Il équipe les machines de terminaux et les postes de traitement de fil où la lame doit être positionnée et réglée en profondeur plutôt que simplement bridée.

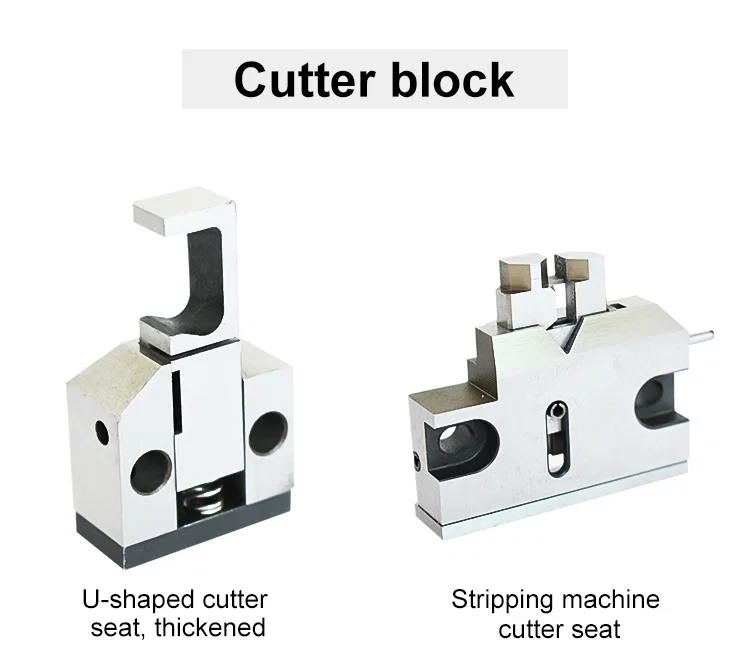

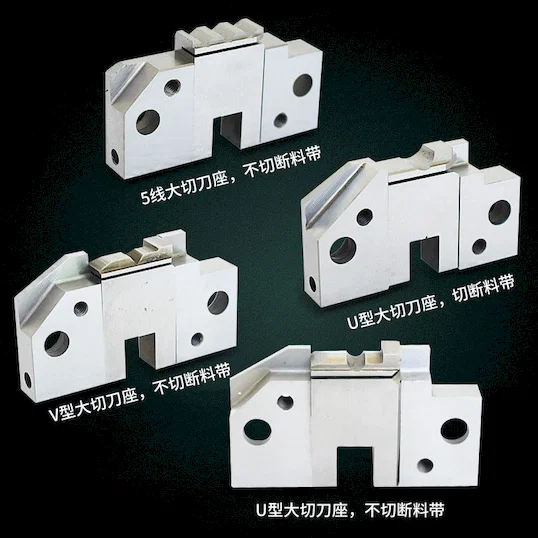

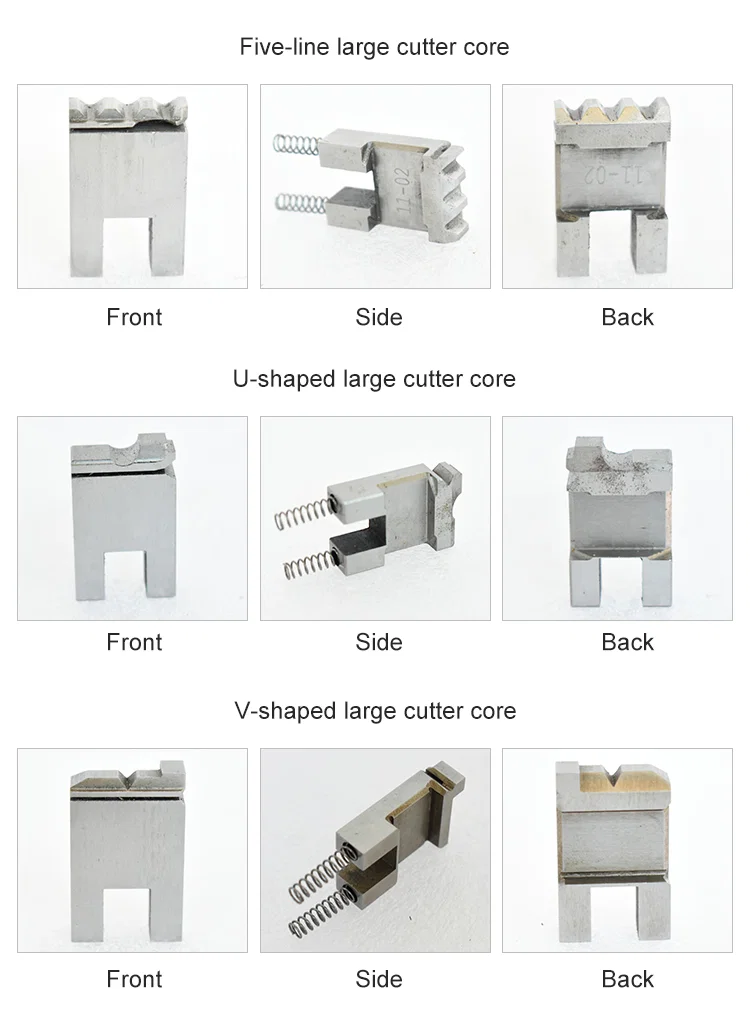

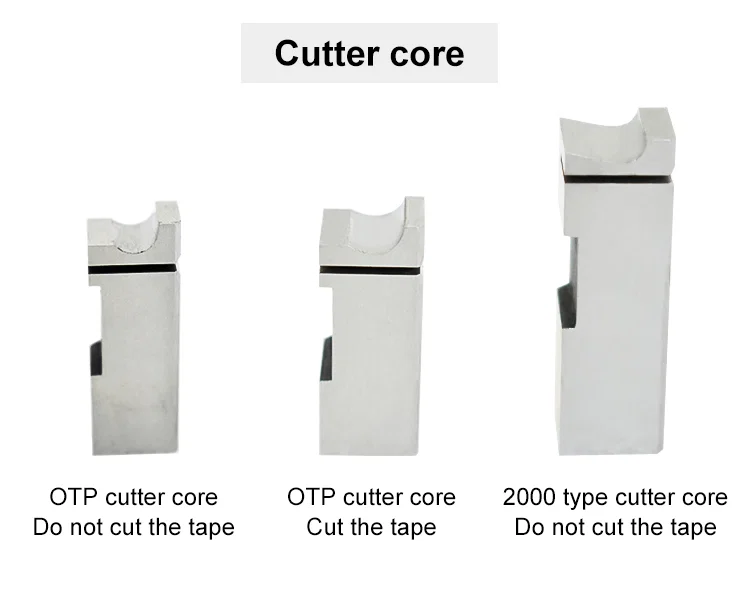

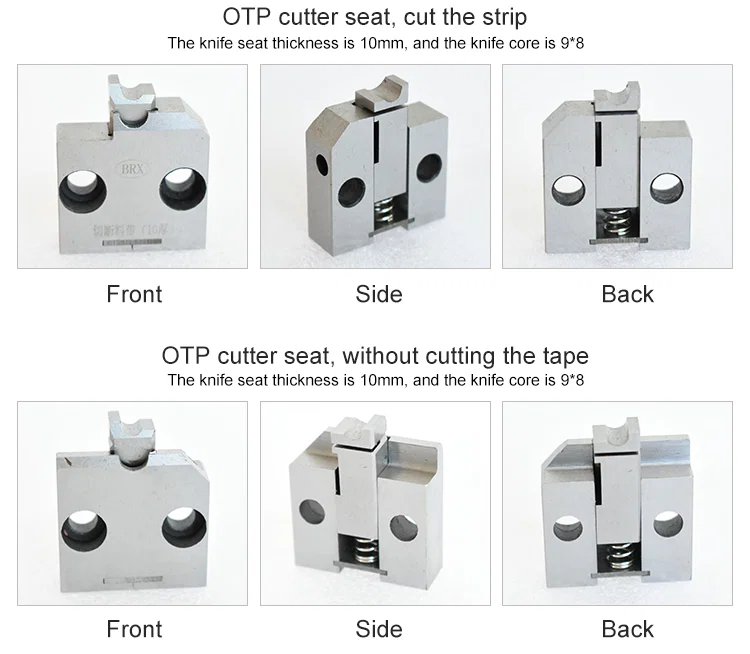

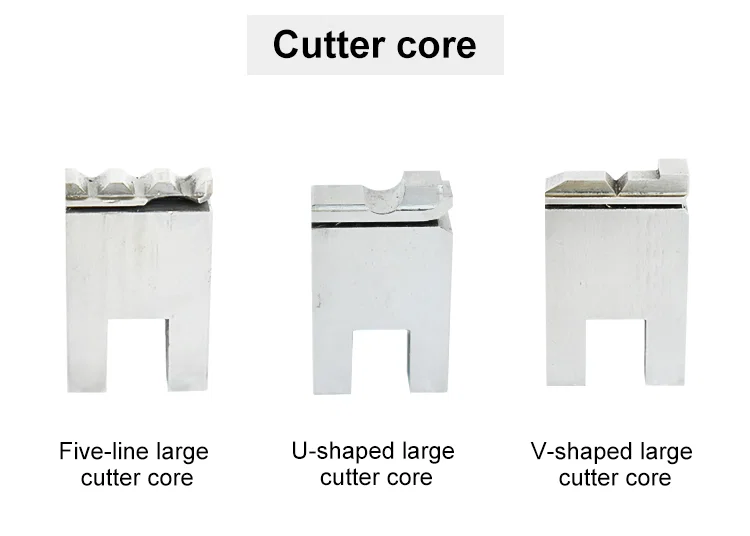

Le siège est proposé en 10 mm, 14 mm et 15 mm d'épaisseur, avec un noyau de lame de 9 x 8 mm ou 10 x 10 mm, de sorte que le bloc correspond au porte-lame de la machine. La profondeur de gorge est de 7,6 mm et accepte des fils de 2,0 à 14 mm de diamètre extérieur. Le même siège reçoit des couteaux ronds, en V, plats, bout à bout et demi-ronds, ce qui permet à un seul bloc de couvrir le dénudage, la coupe droite et la coupe demi-ronde. Les styles de siège sont en U, en V, OTP, 806 et type 2000, chacun proposé avec ou sans coupe de bande de matière.

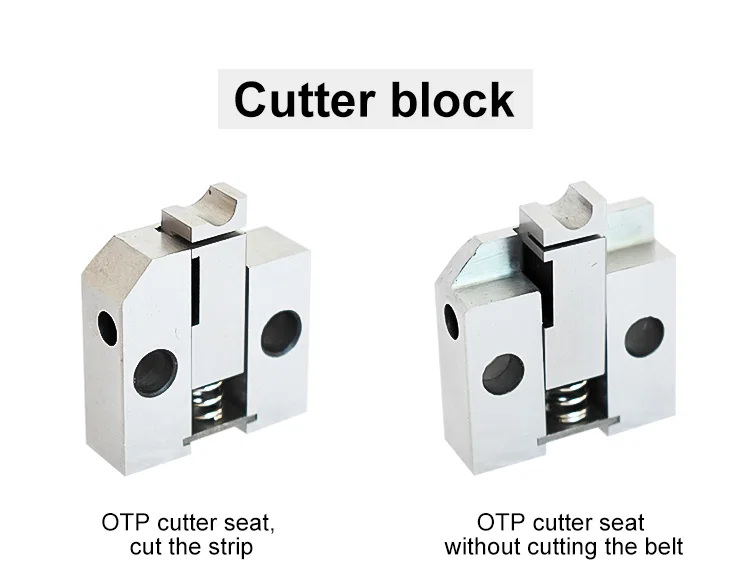

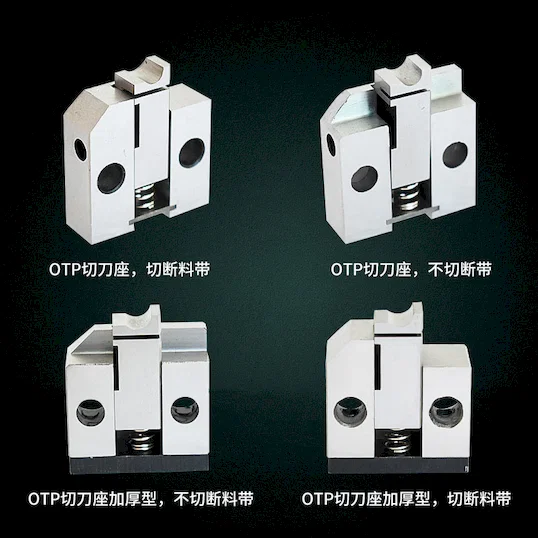

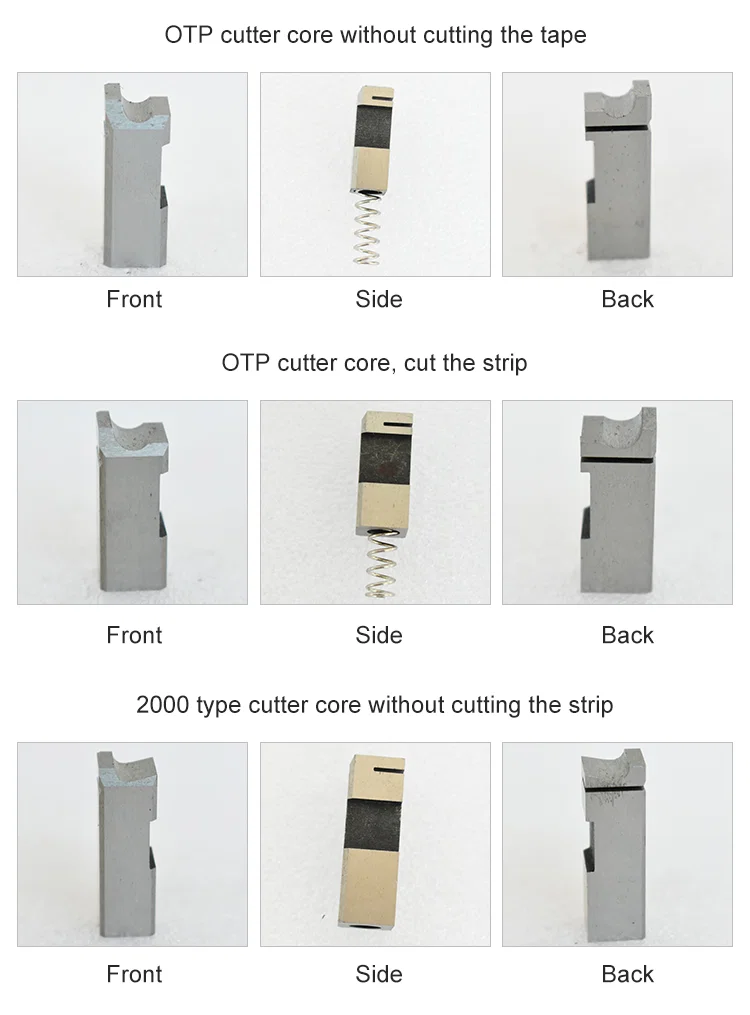

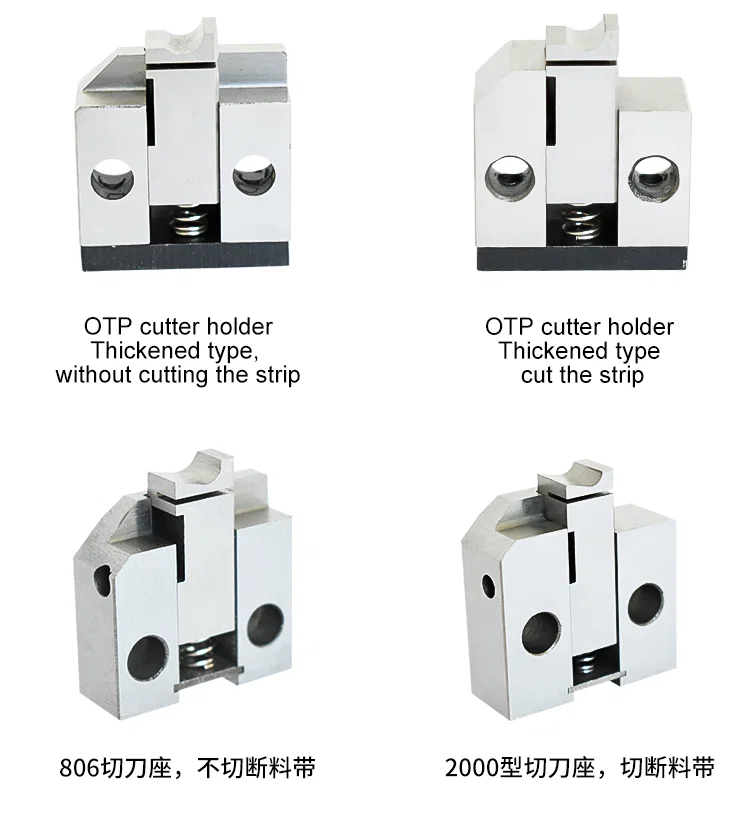

Il s'achète lorsqu'un siège est usé au niveau de la gorge, lorsqu'une machine est configurée pour une nouvelle plage de fils ou lorsque le type de porte-lame change. La photo montre les sièges OTP et 806 en version standard et renforcée, les versions avec et sans coupe de bande côte à côte.
Caractéristiques principales

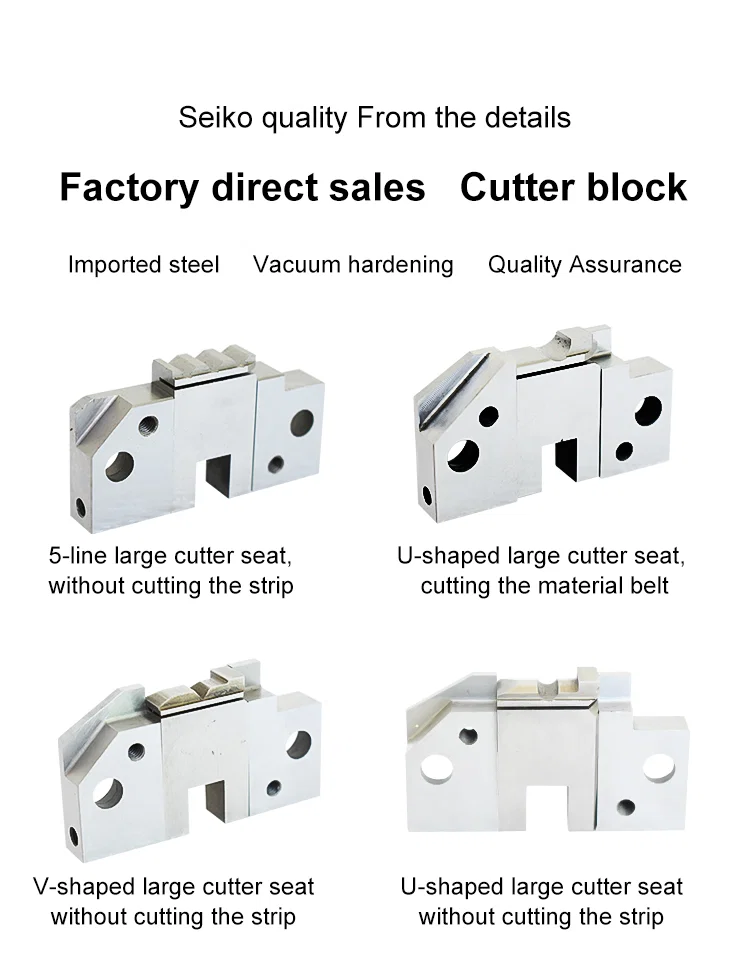

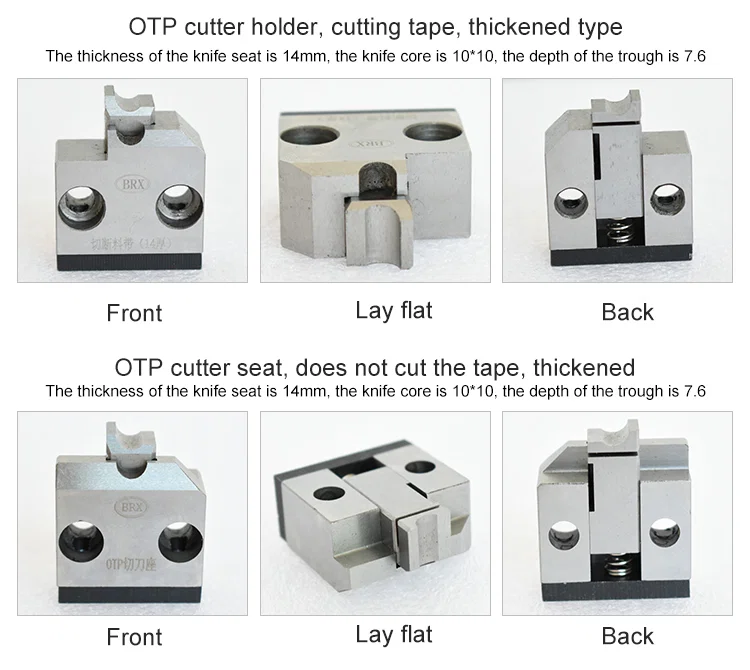

1. Épaisseur du siège : 10 mm, 14 mm et 15 mm, pour correspondre aux différents porte-lames de sertisseuses.
2. Noyau de lame : sections de 9 x 8 mm et 10 x 10 mm, la lame s'ajustant à l'alésage du siège existant.
3. Profondeur de gorge : 7,6 mm, dimensionnée pour des fils de 2,0 à 14 mm de diamètre extérieur.
4. Couteaux disponibles : couteaux rond, en V, plat, bout à bout et demi-rond dans le même siège.

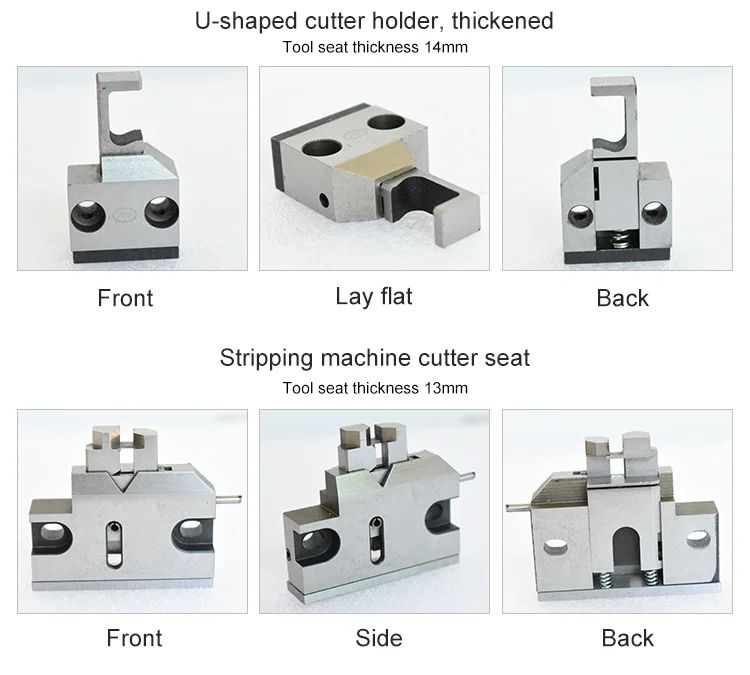

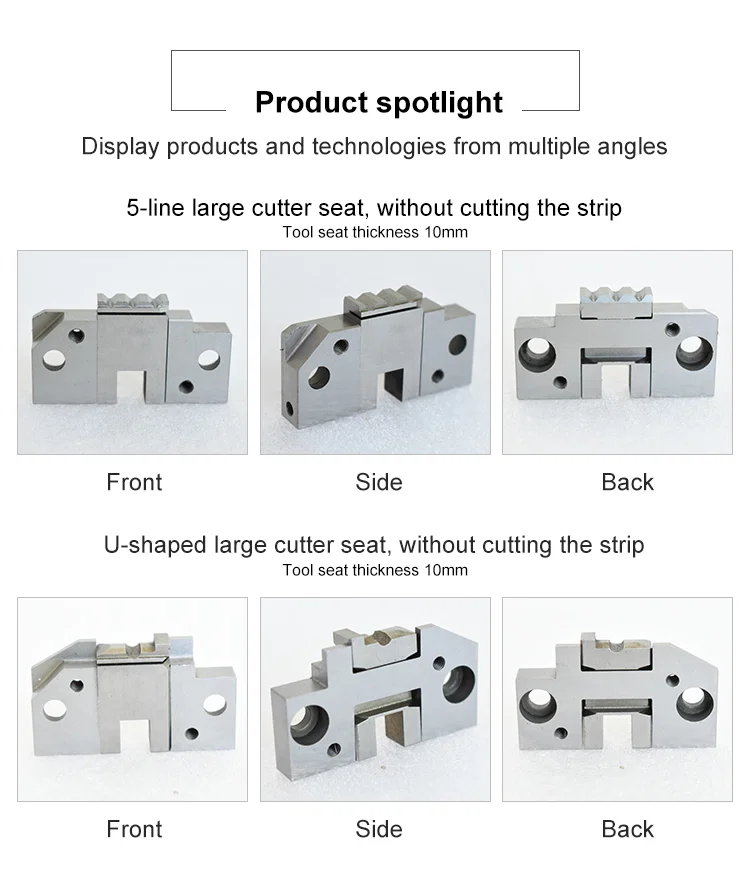

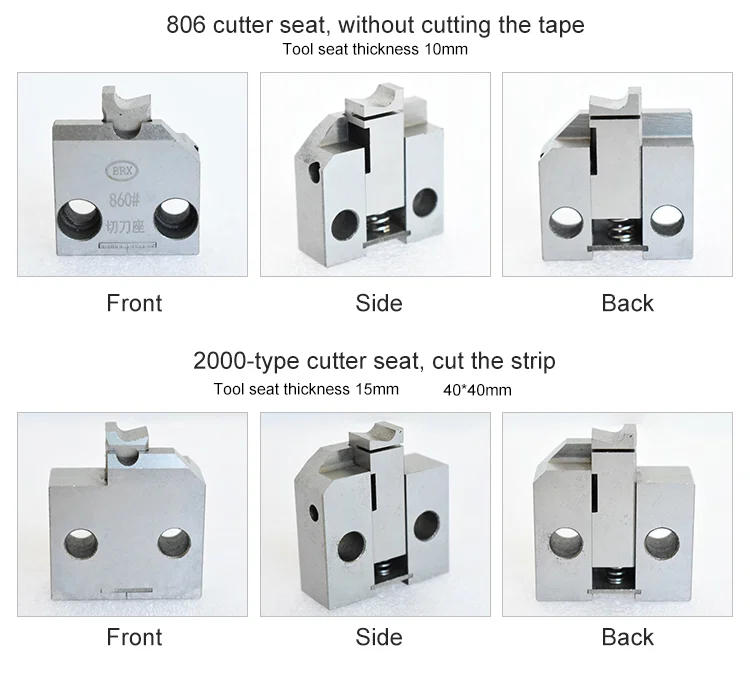

5. Styles de siège : en U, en V, OTP, 806 et type 2000, en corps standard et renforcé.
6. Bande de matière : disponible avec ou sans fonction de coupe de bande, au choix à la commande.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-BL05 |
|---|
| Désignation | Ensemble bloc porte-lame et lame |
|---|
| Épaisseur du siège | 10 mm, 14 mm, 15 mm |
|---|
| Noyau de lame | 9 x 8 mm, 10 x 10 mm |
|---|
| Profondeur de gorge | 7,6 mm |
|---|
| Câble compatible | 2,0-14 mm de diamètre extérieur |
|---|
| Types de couteaux | Couteau rond, couteau en V, couteau plat, couteau bout à bout, couteau demi-rond |
|---|
| Styles de siège | En U, en V, OTP, 806, type 2000 |
|---|
| Coupe de bande de matière | Avec ou sans |
|---|
Applications
— Machines de terminaux à sièges OTP ou U/V : coupe et dénudage dont la profondeur de lame est fixée par le bloc.
— Postes de type 806 et 2000, en versions avec et sans coupe de bande.
— Lignes de traitement de fil de 2,0 à 14 mm de diamètre extérieur, où un siège couvre toute la plage.
— Remplacement de sièges usés au niveau de la gorge, ce qui se traduit par une profondeur de dénudage irrégulière.
— Configuration pour une nouvelle plage de fils ou un nouveau porte-lame, siège, couteau et gorge étant changés ensemble.
