La WPM-1500S est une presse à sertir les terminaux à simple effet et silencieuse, donnée pour 1,5 tonne avec une course de 30 mm. Un moteur asynchrone de 550 W en AC 220 V entraîne le coulisseau par variateur, et l'unité repose sur un socle de 290 x 290 x 600 mm pour 50 kg. Elle accepte les matrices à transmission croisée comme les matrices à transmission directe, si bien qu'une seule presse couvre les applicateurs à alimentation latérale et les applicateurs droits.
Face aux presses pneumatiques et à pédale encore courantes sur les postes de faisceaux, la différence tient à l'entraînement plus qu'à l'outillage. Un entraînement électrique ne dépend pas d'une pression d'air qui chute lorsque d'autres postes fonctionnent : le sertissage réglé en début de poste reste celui de fin de poste. Il n'y a pas d'échappement de vérin à chaque course, ce qui justifie la dénomination silencieuse, ni de détendeur à réajuster d'un opérateur à l'autre.
Dans la série S, la 1500S est le point d'entrée. Elle partage la course de 30 mm des 2000S, 3000S et 4000S mais présente la force la plus basse, le plus petit encombrement de 290 mm de côté et le bâti le plus léger à 50 kg. C'est la machine à retenir pour les terminaux petits et moyens et les conducteurs courts, où un bâti de 4 tonnes est surdimensionné par rapport à l'applicateur. La 8000S est le seul modèle du groupe à recevoir une course de 40 mm en série.
Caractéristiques principales
1. Capacité de sertissage de 1,5 tonne pour les terminaux petits et moyens sur conducteurs courts
2. Course de 30 mm, identique aux 2000S, 3000S et 4000S
3. Moteur asynchrone de 550 W piloté par variateur, alimentation AC 220 V, 50/60 Hz
4. Reçoit les matrices à transmission croisée et à transmission directe sur le même coulisseau

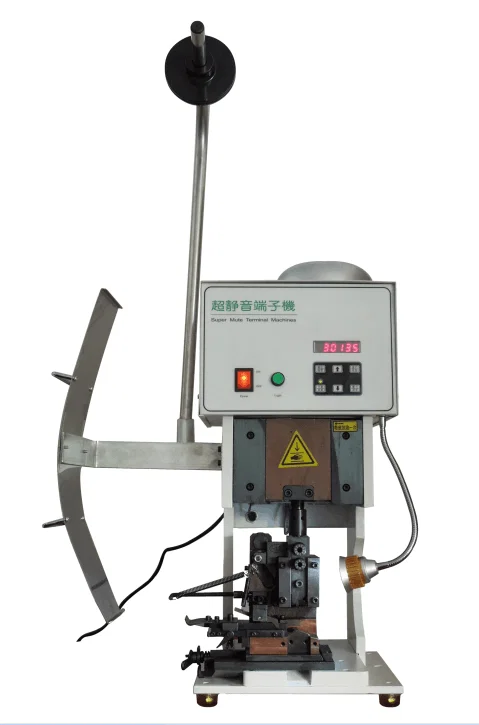

5. Traite les terminaux séparés et les terminaux en bande continue, avec support de bobine et bras guide courbe sur le bâti
6. Plaque de protection sur la zone de sertissage avec étiquette de danger ; le cycle est lancé par la pédale à simple effet
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-1500S |
|---|
| Force de sertissage | 1,5 tonne |
|---|
| Course | 30 mm |
|---|
| Moteur | Moteur asynchrone AC220V 550W |
|---|
| Alimentation | AC110V/220V 50/60Hz |
|---|
| Matrice de terminal | Matrice à transmission croisée, matrice à transmission directe |
|---|
| Terminaux compatibles | Terminaux séparés, terminaux en bande continue |
|---|
| Commande | Pédale à simple effet |
|---|
| Dimensions | 290 x 290 x 600 mm |
|---|
| Poids | 50 kg |
|---|
Aperçu de la gamme
Les six modèles sont des presses de paillasse silencieuses construites sur une même famille de bâtis, de 1 t à 8 t de force de sertissage. La taille du bâti, la puissance du moteur et la masse augmentent avec la force : le modèle se choisit sur la force qui couvre le plus gros terminal.
| Paramètre | WPM-1000S | WPM-1500S | WPM-2000S | WPM-3000S | WPM-4000S | WPM-8000S |
| Force de sertissage | 1,000 kg | 1,500 kg | 2,000 kg | 3,000 kg | 4,000 kg | 8,000 kg |
| Puissance du moteur | 0.35 kW | 0.55 kW | 0.75 kW | 1.1 kW | 1.5 kW | 1.5 kW |
| Poids net | 26 kg | 38 kg | 45 kg | 49 kg | 89 kg | 99 kg |
| Dimensions (L×l×H) | 218×188×460 mm | 410×410×770 mm | 410×410×770 mm | 430×510×770 mm | 430×620×770 mm | 430×620×770 mm |
Applications
— Faisceaux d'appareils et de petits moteurs : cosses à anneau, à fourche et à lame sur conducteurs internes, dénudés puis sertis un conducteur à la fois
— Cordons d'alimentation et ensembles d'éclairage : terminaux en bande continue dévidés depuis le support de bobine et sertis à la matrice
— Câblage d'armoires de commande : cosses plates isolées et cosses à anneau sur conducteurs d'armoire, où la hauteur de sertissage doit se répéter sur une série
— Lignes de capteurs et de signaux : petits terminaux séparés sertis à faible force avec le cycle à pédale
— Ateliers de travaux à la commande qui alternent applicateurs droits et à alimentation latérale au cours de la semaine sans changer de presse
